概述

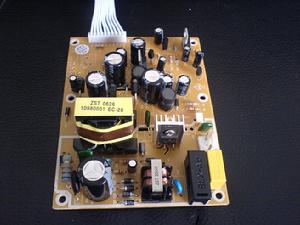

電源電路板計算機屬於弱電產品，也就是說部件的工作電壓比較低，一般在正負12伏以內，並且是直流電。而普通的市電為220伏（有些國家為110伏）交流電，不能直接在計算機部件上使用。因此計算機和很多家電一樣需要一個電源部分，負責將普通市電轉換為計算機可以使用的電壓，一般安裝在計算機內部。
電源在電子技術飛速發展的今天，電力電子技術越來越受到人們的重視，而其中電源技術的更新換代更加推動了相關電子設備及元器件的發展。不論是人們的日常生活還是現代電子戰爭，電源系統作為其動力源，其地位和重要性是不言而喻的。而中國電源產品的質量，不論是軍用還是民用的，都與國外同類產品存在著明顯的差距。因此，採用國際先進標準，學習國外先進技術，儘快使電源產品的質量趕超國際先進水平，是所有從事電源研製和生產的工程技術人員義不容辭的責任。
在日常的生產和生活中，電源是一種量大面廣、通用性強的電子產品，幾乎從事電子科學研究、生產、教學的各部門都要使用電源，在其它各個行業及日常生活中，電源也得到了廣泛的套用。因此，了解目前中國有關電源標準的制修訂情況，積極參與標準的制修訂工作，對於促進中國電源技術的發展，提高電源的產品質量，增強各電源生產廠家的產品之間的可比性，為用戶提供一個科學的、衡量電源質量優劣的統一標準是非常必要的。同時，標準的制定也為統一和規範電源市場提供了一個具有法律效力的檔案。
分類
直流穩定電源按習慣可分為化學電源、線性穩定電源和開關型穩定電源，它們又分別具有各種不同類型：
化學電源相關書籍線性穩定電源：線性穩定電源有一個共同的特點就是它的功率器件調整管工作線上性區,靠調整管之間的電壓降來穩定輸出。由於調整管靜態損耗大,需要安裝一個很大的散熱器給它散熱。而且由於變壓器工作在工頻（50Hz)上,所以重量較大。
該類電源優點是穩定性高,紋波小,可靠性高,易做成多路,輸出連續可調的成品。缺點是體積大、較笨重、效率相對較低。這類穩定電源又有很多種,從輸出性質可分為穩壓電源和穩流電源及集穩壓、穩流於一身的穩壓穩流（雙穩）電源。從輸出值來看可分定點輸出電源、波段開關調整式和電位器連續可調式幾種。從輸出指示上可分指針指示型和數字顯示式型等等。

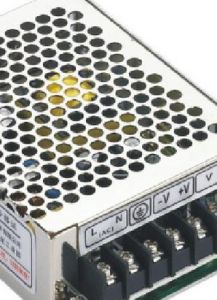

開關型直流穩壓電源
與線性穩壓電源不同的一類穩電源就是開關型直流穩壓電源,它的電路型式主要有單端反激式,單端正激式、半橋式、推挽式和全橋式。它和線性電源的根本區別在於它變壓器不工作在工頻而是工作在幾十千赫茲到幾兆赫茲。功能管不是工作在飽和及截止區即開關狀態;開關電源因此而得名。
開關電源的優點是體積小,重量輕,穩定可靠;缺點相對於線性電源來說紋波較大（一般≤1%VO(P-P),好的可做到十幾mV(P-P)或更小)。它的功率可自幾瓦－幾千瓦均有產品。價位為3 元－十幾萬元/瓦,下面就一般習慣分類介紹幾種開關電源：
開關電源該類電源也稱一次電源,它自電網取得能量,經過高壓整流濾波得到一個直流高壓,供DC/DC 變換器在輸出端獲得一個或幾個穩定的直流電壓,功率從幾瓦－幾千瓦均有產品,用於不同場合。屬此類產品的規格型號繁多,據用戶需要而定通信電源中的一次電源（AC220 輸入,DC48V 或24V 輸出)也屬此類.
②、DC/DC電源在通信系統中也稱二次電源,它是由一次電源或直流電池組提供一個直流輸入電壓,經DC/DC變換以後在輸出端獲一個或幾個直流電壓。
③、通信電源：通信電源其實質上就是DC/DC變換器式電源,只是它一般以直流－48V或－24V供電,並用後備電池作DC供電的備份,將DC的供電電壓變換成電路的工作電壓,一般它又分中央供電、分層供電和單板供電三種,以後者可靠性最高。
④、電台電源：電台電源輸入AC220V/110V,輸出DC13.8V,功率由所供電台功率而定,幾安幾百安均有產品.為防止AC 電網斷電影響電台工作,而需要有電池組作為備份,所以此類電源除輸出一個13.8V 直流電壓外,還具有對電池充電自動轉換功能。
⑤、模組電源：隨著科學技術飛速發展,對電源可靠性、容量/體積比要求越來越高,模組電源越來越顯示其優越性,它工作頻率高、體積小、可靠性高,便於安裝和組合擴容,所以越來越被廣泛採用。目前,目前國內雖有相應模組生產,但因生產工藝未能趕上國際水平,故障率較高。
DC/DC模組電源目前雖然成本較高,但從產品的漫長的套用周期的整體成本來看,特別是因系統故障而導致的高昂的維修成本及商譽損失來看,選用該電源模組還是合算合算的,在此還值得一提的是羅氏變換器電路,它的突出優點是電路結構簡單,效率高和輸出電壓、電流的紋波值接近於零。 請登入:輸配電設備網 瀏覽更多信息
⑥、特種電源：高電壓小電流電源、大電流電源、400Hz 輸入的AC/DC 電源等,可歸於此類,可根據特殊需要選用。開關電源的價位一般在2-8 元/瓦特殊小功率和大功率電源價格稍高,可達11-13元/瓦。
使用領域
電源產品廣泛套用於工業自動化控制、軍工設備、科研設備、工控設備、計算機和電腦、通訊設備、電力設備、儀器儀表、醫療設備、半導體製冷制熱等領域。
保護功能
電源的保護功能主要是過壓、過流保護兩種功能。
電源保護器任何一種電源在發生故障時，都有可能使輸出電壓或輸出電流失去控制，為了使用戶的負載不致因此而損壞，我公司的電源一般都設有過壓和過流保護。有些負載如阻性負載，當電源有故障，負載上的電壓有可能大幅上升，而電流的上升值不一定能超過過流保護值。此種情況宜用過壓保護，例如工作在50V，可將電壓保護值調至55V，如果電源故障只要電壓升至55V時，電源會自動切斷電壓輸出。當有些負載是容性負載時，由於大容量的電解電容器並聯在一起，當電源發生故障時，電流就可能大幅度上升，而電壓的升值卻不甚明顯，這時電源內部的過流保護部件會首先啟動，電源會自動切斷輸出。
過壓保護值在面板上有一隻電位器，可以人工設定。而過流保護值是不能人工設定的，機內已經定死，一般為額定電流的1.2～1.5倍。需要說明的是，過壓保護會立即快速啟動，過流保護則有一秒左右的延時。這是因為如電源正常工作時，如電源的負載發生突然短路，此時電源輸出的瞬間電流是數倍或數十倍的額定電流值，可以認為是一個電流衝擊，遠遠超過過流保護的數值，但這時並不希望過流保護起作用。而希望短路解除後，電壓自動恢復正常。因此在設計過流保護時，要避開突發短路時的電流衝擊，而僅考慮使輸出過電流的時長達到一定的值才啟動過流保護。
過壓、過流保護是針對機內故障的，因此既然發生，電源就不應自動恢復。如果一定要再現，必須關機後重新開機。而短路保護、電流報警、短路報警功能是面對用戶的，如果電流已經下降，短路已經排除，相對的報警聲就會自動解除，電壓就會自動恢復正常。
標準制定
國際電工委員會（IEC）已經制定了一些有關電源的標準，如直流穩定電源標準：IEC478.1－1974《直流輸出穩定電源術語》；IEC478.2－1986《直流輸出穩定電源額定值和性能》；IEC478.3－1989《直流輸出穩定電源傳導電磁干擾的基準電平和測量》；IEC478.4－1976《直流輸出穩定電源除射頻干擾外的試驗方法》；IEC478.5－1993《直流輸出穩定電源電抗性近場磁場分量的測量》。這一套標準頒布實施的時間較早，中國相應的國家標準尚未頒布。而有關直流穩定電源的電子行業標準SJ2811.1－87《通用直流穩定電源術語及定義、性能與額定值》、SJ2811.2－87《通用直流穩定電源測試方法》已發布實施13年了。長期以來，這兩份標準對中國直流穩定電源的科研生產起到了很大的作用。
電源電路1994年，原電子工業部頒布了電子行業標準SJ/T10541－94《抗干擾型交流穩壓電源通用技術條件》和SJ/T10542－94《抗干擾型交流穩壓電源測試方法》，該標準由中國電源學會交流穩定電源專業委員會及國內相關的電源生產廠、所及檢測機構等負責編制，對普通型和抗干擾型交流穩壓電源的技術要求、環境要求及相應的試驗方法、質量檢驗規則等都做了詳細的規定。該標準發布實施以來，在交流穩壓技術領域得到了廣泛的套用。
其它一些標準，如與IEC443－1974《測量用穩定電源裝置》對應的中國電子工業部標準SJ/Z9035－87《測量用穩定電源裝置》等也在一定範圍內得到了套用。
近些年興起的開關電源及不間斷電源，中國也制定了相應的國家標準，如GB/T14714－93《微小型計算機系統設備用開關電源通用技術條件》、GB/T14715－93《信息技術設備用不間斷電源通用技術條件》等，在相關的領域中套用也十分廣泛。
原四機部標準SJ1670－80《電子設備電源名詞術語》距今已20年了，許多名詞術語的解釋都已與現行的標準產生了矛盾，因此，今年信息產業部標準化所組織對該標準進行了修訂，保留了一些原標準中仍適用的術語，對該標準的分類方法進行了較大的調整，這次修訂標準的宗旨就是增強標準的適用性，因此，根據現代電源領域中最常用的幾類電源進行分類，給出各自的術語及定義，通用的部分單列一章，每一章中的術語及定義都參照相應的國際標準及國家標準，今年底該項標準上報完成。

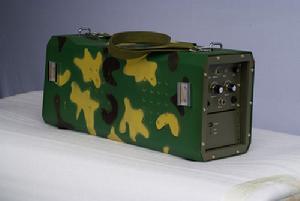

軍用電源總之，標準的制定水平在一定程度上反映了其產品的研製和生產水平，因此，儘快完善電源標準體系，加速其制修訂進程，必將促進電源生產廠家在技術水平及產品質量等方面獲得較快的發展與提高，從而使電源技術水平向國際先進標準靠攏，為中國電源產品打入國際市場奠定技術基礎。
性能指標
優質的電源一般具有FCC、美國UL和中國長城等多國認證標誌。這些認證是認證機構根據行業內技術規範對電源制定的專業標準，包括生產流程、電磁干擾、安全保護等，凡是符合一定指標的產品在申報認證通過後，才能在包裝和產品表面使用認證標誌，具有一定的權威性。
電源類術語
ACPI
是由Intel、Microsoft等聯合推出的一種電源管理規範，它將電源管理集成到硬體、作業系統和應用程式中，實現了由作業系統對電源的全面管理。具備ACPI功能的電腦在不使用時處於功耗極低的掛起狀態，modem等接收到信號時可自動開機，並可以實現軟體關機，適應了日益增長的網路套用要求。
電源效率
電源效率和電源設計線路有密切的關係，高效率的電源可以提高電能的使用效率，在一定程度上可以降低電源的自身功耗和發熱量。
擊穿電壓（UAW,Ua）
擊穿前能連續加在保護器指定端的最高瞬間時電壓值。過壓保護在下列情況下被擊穿：a）如果流過電阻元件的電流峰值超過1mA；b）如果過壓引起流過保護器的電流峰值超過1mA．
CCEE安全認證
CCEE安全認證標誌又稱長城標誌，為電工產品專用認證標誌。中國電工產品認證委員會（CCEE）是國家技術監督局授權，代表中國參加國際電工委員會電工產品安全認證組織（IECEE）的唯一合法機構，代表國家組織對電工產品實施安全認證（長城標誌認證）。
連線埠吞吐量
連線埠吞吐量是指連線埠包轉發能力，通常使用pps：包每秒來衡量，它是路由器在某連線埠上的包轉發能力。通常採用兩個相同速率接口測試。但是測試接口可能與接口位置及關係相關。例如同一插卡上連線埠間測試的吞吐量可能與不同插卡上連線埠間吞吐量值不同。
擊穿時間
主要反映保護元件的特性。保護等級愈高，擊穿時間愈長。擊穿時間可在一定範圍內變化，依賴於du/dt或di/dt的斜率．
短路保護
當被保護線路趨於短路，而產生大於5倍額定電流時，保護器切斷該線路。
開機延時
這是一種新的概念，電源在接通之初到提供穩定的輸出必然需要一定的時間的穩定周期，在這個周期中電壓的穩定度很難保證，所以電源設計者讓電源延時100ms-500ms，等電源穩定後再向電腦提供高質量的電源。
Double Buffering
DoubleBuffering（雙重緩衝區處理），絕大多數可支持OpenGl的3D加速卡都會提供兩組圖形畫面信息。這兩組圖形畫面信息通常被看著“前台快取”和“後台快取”。顯示卡用“前台快取”存放正在顯示的這格畫面，而同時下一格畫面已經在“後台快取”待命。然後顯示卡會將兩個快取互換，“後台快取”的畫面會顯示出來，且同時再於“前台快取”中畫好下一格待命，如此形成一種互補的工作方式不斷地進行，以很快的速度對畫面的改變做出反應。
斷電保護功能
所謂斷電保護功能，即切換設備在正常工作時可存儲最後的通道切換命令，當因突發情況發生斷電後，設備仍將保存此命令，待接電後設備自動恢復為原有的切換狀態。
浪涌保護器
浪涌保護器主要由壓敏電阻（變阻，限壓二極體）和放電隙（放電通道）組成，用來保護其他電子設備和系統，以及提供等電位連線。
EMI
EMI（Electron-MagneticInterference）－電磁干擾，任何產生電磁場的電子設備都會或多或少地產生噪聲場，干擾其附近的電子設備，這種現象就叫做電磁干擾。
斷路器
根據IEC標準，電涌保護器必須帶有斷開裝置（斷路器），當電涌保護器因任何形式的事故而導致壽命終止時，該斷開裝置能安全地斷開電路。
臨界頻率（Fg）
在此頻率下，在特定的測試條件下，插入損耗為1dB
IEEE
是美國制定電氣標準的專業性組織，全稱是InstituteofElectricalandElectromicsEngineers，它制定的IEEE802標準對區域網路的發展做出了巨大貢獻。IEEE的著名協定有802.2，802.3，802.5。
額定電流
能由過壓保護器傳導的額定工作電流。
漏電保護
當被保護線路的相線直接或通過非預期負載對大地接通，而產生近似正弦波形並且其有效值是緩慢變化的剩餘電流，當該電流大於一定數值時，保護器切斷該線路。
安規認證
優質的電源具有FCC、美國UL和中國長城等認證標誌，在中國國內銷售的電源必須要有CCC認證。這些認證是認證機構根據行業內技術規範對電源制定的專業標準，包括生產流程、電磁干擾、安全保護等，凡是符合一定的指標的產品在申報認證後才能在包裝和產品表面使用認證標記，應該說具有一定的權威性。
額定電流（In）
能由過壓保護器傳導的額定工作電流。
邏輯器件測試速度
邏輯器件測試速度是指測試儀每秒可向被測器件輸入端施加多少個測試向量（TestVector），即TV/S，這是衡量測試儀性能的重要指標，速度越快越好，表明測試儀的檔次越高，HN2000/MX最高可達610KTV/S（國外測試儀pinpoint達10MTV/S，QT200達500KTV/S。）。該指標應準確、穩定，不隨微機的檔次而變。該指標的主要作用是解決同一型號但不同類型邏輯器件採用同一測試速度有時不能測試成功的問題。
保護電平
保護電平是指當給電涌保護器加一個幅值為額定放電電流的電衝擊後，在保護器出口出現的最大電壓。這個電壓將直接加在被保護的設備上。因此，為了達到有效的保護，電涌保護器的保護電平應低於被保護設備能承受的最大電壓。
額定電壓
用來標定器件，可長久地加在過壓保護器兩端的電壓。
額定功率
額定功率一般指能夠連續輸出的有效功率；也就是在正常的工作環境下可以持續工作的最大功率。額定功率應該是一款電源最重要的參數規格，如果電源的額定功率無法滿足你電腦的需求，種種不可預知的問題恐怕就會接踵而來。
脈衝電流寬度
依據標準DINVDE0675part1的過壓保護設備的測試電流,被測設備必須能承受20次這樣的電流.
變送器
將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協定方式輸出的設備。一般分為：溫度/濕度變送器，壓力變送器，差壓變送器，液位變送器，電流變送器，電量變送器，流量變送器，重量變送器等。
額定電壓（Un）
用來標定器件，可長久地加在過壓保護器兩端的電壓。
欠壓保護
當被保護線路的電源電壓低於一定數值時，保護器切斷該線路；當電源電壓恢復到正常範圍時，保護器自動接通。
不同步轉換器
不同步轉換器(ASYCHRONOUS)是不能夠介於兩個電源供應器與負載之間的一種轉換器。
額定放電電流（Isn）
避雷器在特性參數測驗時,所通過的8/20波形(參看DINVDE0432/10.78part3)涌流的峰值避雷器，必須能在Uc下,承受20，次額定放電電流,而隨後的額定各參數值變化不超過10或20(視避雷器型號而定).
群集技術
就像冗餘部件可以使你免於硬體故障一樣，群集技術則可以使你免於整個系統的癱瘓以及作業系統和套用層次的故障。一台伺服器集群包含多台擁有共享數據存儲空間的伺服器，各伺服器之間通過內部區域網路進行互相連線；當其中一台伺服器發生故障時，它所運行的應用程式將與之相連的伺服器自動接管；在大多數情況下，集群中所有的計算機都擁有一個共同的名稱，集群系統內任意一台伺服器都可被所有的網路用戶所使用。一般而言，群集和高可用性結合的伺服器可將運行提升至99.99。群集技術不僅僅能夠提供更長的運行時間，它在儘可能地減少與既定停機有關的停機時間方面同樣有著重要意義。例如，如果使用群集，你可以在關閉一台伺服器的同時，不用與用戶斷開即可進行套用，硬體，作業系統的流動升級。集群系統通過功能整合和故障過渡技術實現系統的高可用性和高可靠性，集群技術還能夠提供相對低廉的總體擁有成本和強大靈活的系統擴充能力。
殘餘電壓（Ur）
當流過放電電流時保護器指定端的峰值電壓。
風扇軸承
目前市場上的風扇，其軸承一共有三類：含油軸承、單滾珠軸承（也就是含油加滾珠）、雙滾珠軸承。滾珠軸承的優點在於它的使用壽命長，同時自身發熱量小，噪音小，比較穩定。而含油軸承在長時間使用以後，其中的油脂揮發，軸承磨損，後期噪音會很大，壽命也短。分辨是含油軸承還是滾珠軸承，最簡易的辦法就是用手撥動扇葉，用同樣的力量，滾珠軸承的轉動要更容易一些，轉動的時間也長，而且在停下來的時候會稍稍往反方向轉一下；而含油軸承的則明顯不一樣。
失真
失真分為波形失真，電壓失真、電流失真…等，不論是何種失真，皆以百分比來計算，其失真的大小與諧波、電壓、電流以及功率因子有關係。
電磁傳導干擾
從電磁安全的角度上講,電腦要符合電磁干擾標準。電磁對電網的干擾會對電子設備有不良影響,也會對人體健康帶來危害。國際標準化組織和世界上絕大多數國家對電磁干擾和射頻干擾制定了若干標準,標準要求電子設備的生產廠商對其產品的輻射和傳導干擾降低到可接受程度，最著名的是“FCCB”，它是美國對住宅環境所制定的電磁干擾標準。
伺服器電源
伺服器電源有兩種，一種是冗餘伺服器電源，一種是大功率電源。冗餘伺服器電源由兩個PC電源組合而成，兩個電源之間通過一些特殊的電路進行連線，在一個電源工作時，另一個電源處於備用狀態，當工作的電源突然出現故障時，另一個備用電源能在很短的時間內接替故障電源進行工作，以防止伺服器出現“宕機”現象。冗餘伺服器電源一般用在銀行、電信等不可“宕機”的部門，普通消費者往往並不適合採用。
輸出阻抗
阻抗是電路或設備對交流電流的阻力，輸出阻抗是在出口處測得的阻抗。與模擬輸出串聯表示的等價阻抗。阻抗越小，驅動更大負載的能力就越高。
電擊保護
當被保護線路的相線直接或通過非預期負載對大地接通，而產生非正弦波形並且其有效值是瞬時變化的剩餘電流，當該電流大於一定數值時，保護器切斷該線路。
高電流脈衝（Ish）
依據標準DINVDE0675part1的過壓保護設備的4/10波形的測試電流,被測設備必須能承受2次這樣的電流。
輸入電壓範圍
即UPS允許市電電壓的變化範圍，因為當地的電壓波動情況直接影響UPS的運行，特別是有些地區電網比較惡劣，白天和晚上的電壓相差很大。如果UPS要24小時工作，在如此大的變化範圍里，UPS能否工作至關重要。如不能工作，只有轉電池，這樣一則電池並沒有用於真正的斷電，二則頻繁轉電池會影響電池的壽命。如果該UPS的轉電池裝置為繼電器，則對繼電器的損壞特別嚴重，大大增加了UPS的故障率。
電壓保護等級（Up）
標準雷電脈衝擊穿電壓的峰值,在額定放電電流Isn下,受保護端的殘餘電壓,對於電源系統避雷器而言,根據過壓分類(1,2,3,4),保護水平決定其安裝位置；對於信息系統保護器而言，保護水平必須與欲保護系統和設備的兼容性相匹配．
工作電壓
工作電壓指的也就是CPU正常工作所需的電壓。隨著CPU的製造工藝與主頻的提高，CPU的工作電壓有逐步下降的趨勢。低電壓能解決耗電過大和發熱過高的問題，這對於筆記本電腦尤其重要。
輸入阻抗
阻抗是電路或設備對交流電流的阻力，輸入阻抗是在入口處測得的阻抗，一個輸入放在一個驅動它的信號源的負載數量。高輸入阻抗能夠減小電路連線時信號的變化，因而也是最理想的。在給定電壓下最小的阻抗就是最小輸入阻抗。作為輸入電流的替代或補充，它確定輸入功率要求。
電壓等級（Uc）
能加在指定端不引起特性的變化和擊活保護元件的最大電壓。
功率因子
這個數值通常介於0與1之間，而且其數值絕對不能大於1，它是W(實功率)與VA(虛功率)值之間的比數，而比數的高與低，比數越高則電器本身的效能越好，反之比數越低，則表示電器本身所消耗的能源越大，也就越耗電。
瞬間反應能力
當輸入電壓在瞬間發生較大的變化（在允許範圍之內），輸出的穩定電壓值恢復正常所用的時間，也是電源對異常情況的反應能力。
電源風扇

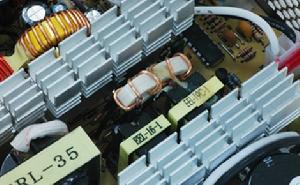

電源風扇是電源的一個重要組成部份，負責將電源內的熱空氣抽出。打開電源內部可以看到有兩塊較大的散熱片，散熱片上的大功率管的性能和極限參數直接影響到電源的安全承載功率和產品成本。此外，電源的後部兩個插座分別用來連線外界電源和為顯示器提供插座，一般雄性插座為電源插座。在兩個插座間有個電壓設定開關用於切換110V與220V兩種電壓制式，在國內普遍採用220V電壓制式，如果錯誤的設定在110V檔上會對電源造成傷害。
過流保護
當被保護線路負載增大，而產生大於1.4倍額定電流時，保護器延時後切斷該線路。
系統認證
作為專業用戶的整體解決方案，工作站需要進行整機系統認證，確保系統可以處理由雙CPU，多個高速轉動的磁碟及圖卡產生的熱量，確保電源可滿足開機和高速轉動的磁碟及圖形卡的穩定電壓的要求，保證產品在最苛刻的環境下也能夠穩定運行。
電源功率
電源功率越小，機器所產生的熱量就小，這樣機器連續投影時間就長。為了使用安全，投影機里一般裝有過熱保護裝置。
過壓保護
ATX電源較傳統AT電源多了3.3V電壓組，有的主機板沒有穩壓組件直接用3.3V為主機板部分設備供電，即便是具有穩壓裝置的線路，對輸入電壓也有上限，一旦電壓升高對被供電設備可能會造成嚴重不可逆的物理損傷。所以電源的過壓保護十分重要，防患於未然。
噪音和濾波
這項指標需要通過專業儀器才能直觀量化判斷，主要是220V交流電經過開關電源的濾波和穩壓變換成各種低電壓的直流電，噪音標誌輸出直流電的平滑程度，濾波品質的高低直接關係到輸出直流電中交流分量的高低，也被稱為波紋係數，這個係數越小越好。同時濾波電容的容量和品質也關係到電流有較大變動時電壓的穩定程度。
電源管理
指如何將電源有效分配給系統的不同組件。電源管理對於依賴電池電源的移動式設備至關重要。通過降低組件閒置時的能耗，優秀的電源管理系統能夠將電池壽命延長兩倍或三倍。
過壓保護
當被保護線路的電源電壓高於一定數值時，保護器切斷該線路；當電源電壓恢復到正常範圍時，保護器自動接通。
阻抗
阻抗（Impedance）：注意與電阻含義的區別，在直流電（DC）的世界中，物體對電流阻礙的作用叫做電阻，但是在交流電（AC）的領域中則除了電阻會阻礙電流以外，電容及電感也會阻礙電流的流動，這種作用就稱之為電抗，而我們日常所說的阻抗是電阻與電抗在向量上的和。
電源消耗管理
IEEE802.11還定義了MAC層的信令方式，通過電源管理軟體的控制，使得移動用戶能具有最長的電池壽命。電源管理會在無數據傳輸時使網路處於休眠（低電源或斷電）狀態，這樣就可能會丟失數據包。為解決這一問題，IEEE802.11規定了AP應具有緩衝區去儲存信息，處於休眠的移動用戶會定期醒來恢復該信息。
回波損耗
在高頻場合,反映行波在保護設備的過渡點處被反射的比例。在這一參數下可直接衡量,保護器件與系統的涌波阻抗的匹配程度.對於數據傳輸系統,為防止位錯誤,系統的回波損耗必須大於20dB。
最大放電電流（Imax）
避雷器必須承受8/20波形(參看DINVDE0432/10.78part3)的測試電流,而不引起損壞.保護器必須能承受2次這樣的大電流。
使用領域
電源產品廣泛套用於工業自動化控制、軍工設備、科研設備、工控設備、計算機和電腦、通訊設備、電力設備、儀器儀表、醫療設備、半導體製冷制熱等領域。
電源的分類及知識
1、交流穩壓電源的分類及其特點：
能夠提供一個穩定電壓和頻率的電源稱交流穩定電源。目前國內多數廠家所做的工作是交流電壓穩定。下面結合市場有的交流穩壓電源簡述其分類特點。
參數調整（諧振）型
這類穩壓電源，穩壓的基本原理是LC串聯諧振,早期出現的磁飽和型穩壓器就屬於這一類.它的優點是結構簡單,無眾多的元器件,可靠性相當高穩壓範圍相當寬,抗干擾和抗過載能力強.缺點是能耗大、噪聲大、笨重且造價高。
在磁飽和原理的基礎上的發育進形成的參數穩壓器和我國50年代已流行的“磁放大器調整型電子交流穩壓器”（即614型）均屬此類原理的交流穩壓器。
自耦（變比）調整型
1、機械調壓型，即以伺服電機帶動炭刷在自耦變壓器的的繞組滑動面上移動，改變Vo對Vi的比值，以實現輸出電壓的調整和穩定。該種穩壓器可以從幾百瓦到幾千瓦。它的特點是結構簡單，造價低，輸出波形失真小；但由於炭刷滑動接點易產生電火花，造成電刷損壞以至燒毀而失效；且電壓調整速度慢。
2、改變抽頭型，將自耦變壓器做成多個固定抽頭，通過繼電器或可控矽（固態繼電器）做為開關器10件，自動改變抽頭位置，從而實現輸出電壓的穩定。
該種型穩壓器優點是電路簡單，穩壓範圍寬（130V-280V），效率高（≥95%），價格低。而缺點是穩壓精度低（±8～10%）工作壽命短，它適用於家庭給空調器供電。
大功率補償型——淨化型穩壓器（含精密型穩壓器）
它用補償環節實現輸出電壓的穩定，易實現微機控制。
它的優點是抗干擾性能好，穩壓精度高（≤±1%）、回響快（40～60ms）、電路簡單、工作可靠。
缺點是：帶計算機，程控交換機等非線性負載時有低頻振盪現象；輸入側電流失真度大，源功率因數較低；輸出電壓對輸入電壓有相移。對抗干擾功能要求較高的單位，在城市裡套用為宜，計算機供電時，必須選用計算機總功率的2-3倍左右穩壓器來使用。因具有穩壓、抗干擾、回響速度快、價格適中等優點，所以套用廣泛。
開關型交流穩壓電源
它套用於高頻脈寬調製技術，與一般開關電源的區別是它的輸出量必須是與輸入側同上頻、同相的交流電壓。它的輸出電壓波型有準方波、梯型波、正弦波等，市場上的不間斷電源（UPS）抽掉其中的蓄電源和充電器，就是一台開關型交流穩壓電源的穩壓性好，控制功能強，易於實現智慧型化，是非常具有前途的交流穩壓電源。但因其電路複雜，價格較高，所以推廣較慢。
直流穩定電源的種類及選用
直流穩定電源按習慣可分為化學電源，線性穩定電源和開關型穩定電源，它們又分別具有各種不同類型：
專業術語
ACPI：是由Intel、Microsoft等聯合推出的一種電源管理規範，它將電源管理集成到硬體、作業系統和應用程式中，實現了由作業系統對電源的全面管理。具備ACPI功能的電腦在不使用時處於功耗極低的掛起狀態，modem等接收到信號時可自動開機，並可以實現軟體關機，適應了日益增長的網路套用要求。
電源效率：電源效率和電源設計線路有密切的關係，高效率的電源可以提高電能的使用效率，在一定程度上可以降低電源的自身功耗和發熱量。
擊穿電壓（Uaw,Ua）：擊穿前能連續加在保護器指定端的最高瞬間時電壓值．過壓保護在下列情況下被擊穿：a）如果流過電阻元件的電流峰值超過1mA； b）如果過壓引起流過保護器的電流峰值超過1mA。
CCEE安全認證：CCEE安全認證標誌又稱長城標誌，為電工產品專用認證標誌。中國電工產品認證委員會（CCEE）是國家技術監督局授權，代表中國參加國際電工委員會電工產品安全認證組織（IECEE）的唯一合法機構，代表國家組織對電工產品實施安全認證（長城標誌認證）。
連線埠吞吐量：連線埠吞吐量是指連線埠包轉發能力，通常使用pps：包每秒來衡量，它是路由器在某連線埠上的包轉發能力。通常採用兩個相同速率接口測試。但是測試接口可能與接口位置及關係相關。例如同一插卡上連線埠間測試的吞吐量可能與不同插卡上連線埠間吞吐量值不同。
擊穿時間：主要反映保護元件的特性。保護等級愈高，擊穿時間愈長。擊穿時間可在一定範圍內變化，依賴於du/dt或di/dt的斜率。短路保護：當被保護線路趨於短路，而產生大於5倍額定電流時，保護器切斷該線路。
化學電源
我們平常所用的乾電池、鉛酸蓄電池、鎳鎘、鎳氫、鋰離子電池均屬於這一類，各有其優缺點。
隨著科學技術的發展，又產生了智慧型化電池；在充電電池材料方面，美國研製人員發現錳的一種碘化物，用它可以製造出便宜、小巧、放電時間長，多次充電後仍保持性能良好的環保型充電電池。
線性穩定電源
線性穩定電源有一個共同的特點就是它的功率器件調整管工作線上性區，靠調整管之間的電壓降來穩定輸出。由於調整管靜態損耗大，需要安裝一個很大的散熱器給它散熱。而且由於變壓器工作在工頻（50Hz)上,所以重量較大。
該類電源優點是穩定性高，紋波小，可靠性高，易做成多路，輸出連續可調的成品。缺點是體積大、較笨重、效率相對較低。這類穩定電源又有很多種，從輸出性質可分為穩壓電源和穩流電源及集穩壓、穩流於一身的穩壓穩流（雙穩）電源。從輸出值來看可分定點輸出電源、波段開關調整式和電位器連續可調式幾種。從輸出指示上可分指針指示型和數字顯示式型等等。
開關型直流穩壓電源
與線性穩壓電源不同的一類穩電源就是開關型直流穩壓電源，它的電路型式主要有單端反激式，單端正激式、半橋式、推挽式和全橋式。它和線性電源的根本區別在於它變壓器不工作在工頻而是工作在幾十千赫茲到幾兆赫茲。功能管不是工作在飽和及截止區即開關狀態；開關電源因此而得名。
開關電源的優點是體積小，重量輕，穩定可靠；缺點相對於線性電源來說紋波較大（一般≤1%VO(P-P),好的可做到十幾mV(P-P)或更小)。它的功率可自幾瓦－幾千瓦均有產品。價位為3元－十幾萬元/瓦，下面就一般習慣分類介紹幾種開關電源：

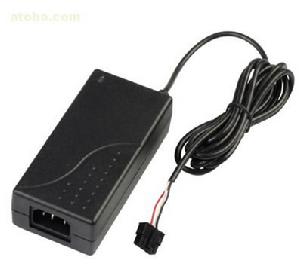

①、AC/DC電源
該類電源也稱一次電源，它自電網取得能量，經過高壓整流濾波得到一個直流高壓，供DC/DC變換器在輸出端獲得一個或幾個穩定的直流電壓，功率從幾瓦－幾千瓦均有產品，用於不同場合。屬此類產品的規格型號繁多，據用戶需要而定通信電源中的一次電源（AC220輸入，DC48V或24V輸出)也屬此類。
②、DC/DC電源在通信系統中也稱二次電源，它是由一次電源或直流電池組提供一個直流輸入電壓，經DC/DC變換以後在輸出端獲一個或幾個直流電壓。
③、通信電源
通信電源其實質上就是DC/DC變換器式電源，只是它一般以直流－48V或－24V供電，並用後備電池作DC供電的備份，將DC的供電電壓變換成電路的工作電壓，一般它又分中央供電、分層供電和單板供電三種，以後者可靠性最高。
④、電台電源
電台電源輸入AC220V/110V，輸出DC13.8V,功率由所供電台功率而定,幾安幾百安均有產品.為防止AC電網斷電影響電台工作,而需要有電池組作為備份,所以此類電源除輸出一個13.8V直流電壓外,還具有對電池充電自動轉換功能。
⑤、模組電源
隨著科學技術飛速發展，對電源可靠性、容量/體積比要求越來越高，模組電源越來越顯示其優越性，它工作頻率高、體積小、可靠性高，便於安裝和組合擴容，所以越來越被廣泛採用。目前，目前國內雖有相應模組生產，但因生產工藝未能趕上國際水平，故障率較高。
DC/DC模組電源目前雖然成本較高，但從產品的漫長的套用周期的整體成本來看，特別是因系統故障而導致的高昂的維修成本及商譽損失來看，選用該電源模組還是合算合算的，在此還值得一提的是羅氏變換器電路，它的突出優點是電路結構簡單，效率高和輸出電壓、電流的紋波值接近於零。
⑥、特種電源
高電壓小電流電源、大電流電源、400Hz輸入的AC/DC電源等，可歸於此類，可根據特殊需要選用。開關電源的價位一般在2-8元/瓦特殊小功率和大功率電源價格稍高，可達11-13元/瓦。
各國電源
世界各國電源電壓情況
亞太地區
名稱電壓插座供電情形
日本100V雙孔扁型供電穩定
南韓220V雙孔圓型供電正常，電視機收視頻道與國內略有差別
香港220V三孔扁平型供電正常
澳門220V三孔型供電穩定，甚少停電
越南220V雙孔圓型及扁型供電尚屬穩定,有間歇性停電
泰國220V雙孔圓型及扁型供電尚屬良好
馬來西亞220-240V三孔型供電尚屬正常
新加坡220V三孔平頭型供電穩定
菲律賓220V雙孔扁型及三孔型供電尚穩定,偶有停電
印尼220V雙孔圓型供電尚穩定,偶有斷電情形
印度240V圓孔三插式(5及15安培二種)供電不穩定，常停電，各項電器均需配置穩壓器
澳大利亞240V60HZ八字型三孔電壓穩定,無停電之慮，電視、錄放影機為pal系統
紐西蘭220V八字型供電穩定
西亞地區
名稱電壓插座供電情形
俄羅斯220V50-60hz雙孔圓型供電尚稱良好,惟電壓不穩
沙烏地、阿拉伯110及220V雙孔扁型及圓型供電穩定，冷氣機三孔扁型插座或直接電源接線
約旦220V雙孔扁型及圓型供電尚稱穩定使用插座轉換器
科威特220-240V三孔型(含地線)供電尚稱穩定
以色列220-240V50Mhz雙孔圓型供電尚稱穩定，有間歇性短暫停電
巴林220V三孔型供電尚稱穩定
阿曼220V三孔型電源供應穩定,甚少停電
土耳其220V圓型供電良好(首都地區)
東加大220-240V八字型三孔供電尚屬正常
北美地區
名稱電壓插座供電情形
美國120VAC接地三線式供電良好
夏威夷120VAC接地三線式供電良好
關島120VAC接地三線式供電良好
加拿大110V雙孔扁型供電良好
歐洲地區
名稱電壓插座供電情形
梵諦岡220V雙叉及三叉型供電良好
義大利220-230V雙叉及三叉型供電良好
奧地利220V,50hz雙孔圓型供電良好
捷克220V雙孔附一突出安全棒供電尚稱穩定，偶有停電
波蘭220V雙孔圓型供電良好
匈牙利220V雙孔圓型供電良好
希臘220V雙孔圓型供電良好
比利時220V50/60HZ雙孔及三孔圓型供電良好
荷蘭220V,50hz歐洲大陸標準型供電穩定
盧森堡220V雙孔圓柱型供電穩定
英國220-240V三孔長方型供電穩定
愛爾蘭220V三孔型供電穩定
法國220V圓型帶地線供電良好
瑞士220-224V三孔圓型供電良好
西班牙220V雙孔圓型供電良好
葡萄牙220V,50hz雙孔圓型
供電穩定德國220V,50hz圓型
供電良好挪威220-230V雙孔圓型
供電穩定芬蘭230V雙孔圓型
供電良好丹麥220V雙孔圓型
供電穩定瑞典220V三孔及二孔圓柱型供電良好
拉脫維亞220-240V雙孔圓型供電尚屬良好
工業電源
1、工業電源的基本工作原理是什麼？
答：通過運行高頻開關技術將輸入的較高的交流電壓(AC)轉換為PC電腦工作所需要的較低的直流電壓(DC)。
2、工業電源的工作流程是怎樣的？
答：當市電進入電源後，先經過扼流線圈和電容濾波去除高頻雜波和干擾信號，然後經過整流和濾波得到高壓直流電。接著通過開關電路把直流電轉為高頻脈動直流電，再送高頻開關變壓器降壓。然後濾除高頻交流部分，這樣最後輸出供電腦使用相對純淨的低壓直流電。
3、EMI電路的主要作用是什麼？
答：EMI電路的作用是濾除由電網進來的各種干擾信號，防止電源開關電路形成的高頻擾竄電網。EMI是CCC認證一個重要內容。
4、什麼是高壓整流濾波電路？
答：高壓整流濾波電路由一個整流橋和兩個高壓電解電容組成。作用是把220V交流市電轉換成300V直流電。
5、高壓電解電容一般有哪幾種？
答：高壓電解電容我們通常所說的大電容，一般有兩個，由於其耐壓值特別高，所以體積非常大。按容量分，高壓電解電容一般有330uf、470uf、680uf、820uf、1000uf、1200uf等，耐壓值一般是200V，耐溫85度。
6、開關電路的原理是什麼？
答：開關電路的原理是由開關管和PWM（PulseWidthModulation）控制晶片構成振盪電路，產生高頻脈衝。將高壓整流濾波電路產生的高壓直流電變成高頻脈衝直流電，送到主變壓器降壓，變成低頻脈衝直流電。
7、低壓整流濾波電路的原理是什麼？
答：低頻脈衝直流電經過二極體整流後，再由電解電容濾波，這樣，輸出的就是不同電壓的穩定的電流了。由於這裡電壓已經很低了，所以儘管電容容量很大，通常有1000uf、2200uf等，但由於不需要很高的耐壓值，所以電容體積很小。
8、輔助電路有什麼作用？
答：300V直流電通過輔助電源開關管成為脈衝電流，通過輔助電源變壓器輸出二組交流電壓，一路經整流、三端穩壓器穩壓，輸出+5VSB，加到主機板上作為待機電壓；另一路經整流濾波，輸出輔助20V電源，供給PWM等晶片工作。有了輔助電路，計算機就可以實現軟體開機、關機了。
9、什麼是PFC？
答：PFC（PowerFactorCorrection）即“功率因數絞正”，主要用來表征電子產品對電能的利用效率。功率因數越高，說明電能的利用效率越高。通過CCC認證的電腦電源，都必須增加PFC電路。位置在第二層濾波之後，全橋整流電路之前。PFC有兩種，一種是無源PFC（也稱被動式PFC），一種是有源PFC（也稱主動式PFC）。
10、主動式PFC有什麼特點？
答：主動式PFC輸入電壓可以從90V到270V；功率因數高於0.99，並具有低損耗和高可靠等優點；可用作輔助電源，而不再需要輔助電源變壓器；輸出DC電壓紋波很小，因此採用主動式PFC的電源不需要採用很大容量的濾波電容。
11、被動式PFC有什麼特點？
答：被動式PFC一般採用電感補償方法，通過使交流輸入的基波電流與電壓之間相位差減小來提高功率因數，被動式PFC的功率因數不是很高，只能達到0.7~0.8，並且發熱量比較大。
12、電源的軟體開機關機功能通過什麼實現的？
答：電源的軟體開機關機功能是通過PW-OK電路實現的。待機時PW-OK向主機輸出零電平的電源自檢信號，主機停止工作處於待命狀態。受控啟動後，PW-OK在開關電源輸出電壓穩定後再延遲幾百毫秒由0電平起跳到+5V，向主機輸出高電平的信號。該信號相當於AT電源的PG信號。主機檢測到PW-OK電源完好的信號後啟動系統。在主機運行過程中若遇市電掉電或關機時，PW-OK輸出信號比ATX開關電源+5V輸出電壓提前幾百毫秒消失，通知主機觸發系統在電源斷電前自動關閉，防止突然掉電時硬碟磁頭來不及移至著陸區而劃傷硬碟。
13、什麼是傳導干擾？
答：傳導干擾是用來衡量電子產品在運行過程中對整個電網傳送電子干擾信號大小的一個概念。所有的電子產品在用電時都會對電網發出干擾信號，如果幹擾信號過大，就會影響整個電網的用電質量，從而干擾到其他電器的正常運行。因此，大多數國家對電子產品的傳導干擾指標都有一個硬性的規定，禁止傳導干擾過大的產品生產、銷售。
14、電源測試中比較重要的有哪些項目？
答：主要有交叉負載，浪涌，輸入電壓，紋波噪音，輸出短路，過功率，轉換效率，功率因數，回響時間，時序，噪音，傳導輻射，漏電流，高低溫測試等。
15、什麼是浪涌電流？
答：浪涌電流指電源接通瞬間，流入電源設備的峰值電流。由於輸入濾波電容迅速充電，所以該峰值電流遠遠大於穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪湧水平。反覆開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷。
16、什麼是轉換效率？
答：由於電源在工作中，有部分電能轉換成熱量損耗掉了。因此，電源必須儘量減少熱量的損耗。轉換效率就是輸出功率除以輸入功率的百分比。1.3版電源要求滿載下最小轉換效率為70%。2.0版更是將推薦轉換效率提高到了80%。
17、功率因數與轉換效率有什麼區別？
答：儘管功率因數和轉換效率都是指電源的利用率，但區別卻很大。簡單的說，功率因數產生的損耗是電力部門負擔，而轉換效率的損耗是用戶自己負擔。可以看得出來，功率因數、EMI等都是對國家電網的保護。
18、什麼是額定功率？
答：額定功率是指電源在穩定、持續工作下的最大負載，額定功率代表了一台電源真正的負載能力，比如，一台電源的額定功率是300W，其含義是每天24小時、每年365天持續工作時，所有負載之和不能超過300W。但實際上，電源都有一定的冗餘，比如額定功率300W的電源，在310W的時候還能穩定正常工作，但儘量不要超過額定功率使用，否則可能導致電源或其他電腦部件因為過流而燒毀。
19、什麼是過功率保護？
答：除了額定功率之外，還有一個數據，叫“過載保護”，英文叫“OPP”。過載保護指電源的負載持續上升，達到某個點了，電源就自動斷電，以免出現過流損壞電源或者電腦的其他部件。OPP值通常是額定功率的1.3倍左右，有些廠商把OPP設得太高，其實是不安全的。在額定功率和OPP之間，會有一個區間，比如，新冷鑽額定功率300W，OPP為370W，那么，300-370W之間的這個區域就是一個“盲區”。如果在這個區間停留的時間過長（一般可以持續數十秒時間），很可能導致電源或電腦的其他部件燒毀。
20、溫控電源的原理是什麼？
答：溫控儀電路主要是通過熱敏電阻實現的。當電源開始工作時，風扇供電電壓為7V，當電源內溫度升高，熱敏電阻阻值減小，電壓逐漸增加，風扇轉速也提高。這樣就可以保持機殼內溫度保持一個較低的水平。在負載很輕的情況下，能夠實現靜音效果。負載很大時，能保證散熱。
