震動篩簡介：
震動篩震動篩的別名又叫:三次元震動篩分過濾機-震動篩粉機—旋震篩機-震盪篩-震盪篩-震篩機-圓篩-圓震動篩
震動篩的分類
震動篩分設備按重量用途可分為:礦用震動篩，輕型精細震動篩，實驗震篩機
礦用震動篩可分為：高效重型篩，自定中心震動篩，橢圓震動篩，脫水篩，圓震篩，香蕉篩，直線震動篩等
輕型精細震動篩可分為：旋震篩，直線篩，直排篩，超音波震動篩，過濾篩等可參考震動篩系列
實驗震動篩：拍擊篩，頂擊式震篩機，標準檢驗篩，電動震篩機等請參考實驗設備
當然這樣的分類也不是最科學的，也有人建議按照振動篩的物料運行軌跡分類，我簡單做下僅供參考：
按直線運動軌跡分：直線震動篩（物料在篩面上向前做直線運動）
按圓型運動軌跡分：圓震篩（物料在篩面上做圓形運動）

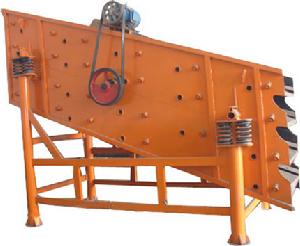

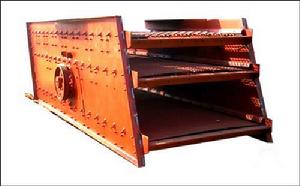

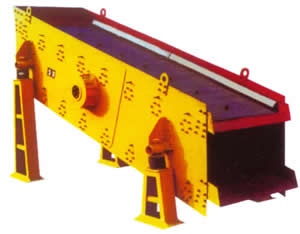

圓震動篩-圓震動篩簡介
震動篩圓震動篩做圓形運動，是一種多層數、高效新型振動篩。圓震動篩採用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛套用於礦山、建材、交通、能源、化工等行業的產品分級。
主要用途及使用條件
本系列圓震動篩做圓形運動，用於煤炭、冶金、礦山等部門作產品分級用，該圓振篩機處理能力強，篩分效率高，具有技術參數合理，結構強度、剛度高，運轉可靠，噪音小，維修方便等特點。
結構特徵
驅動篩機採用結構簡單、製造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷；振動器採用塊偏心式結構，結構簡單；可配套選擇給料箱，給料箱的套用增加振動篩的有效篩分面積，同時延長進料端篩網使用壽命；傳動部分增加了中間過渡軸承座，中間過渡軸承座的套用有效保護了電機，延長了電機使用壽命。電動機安裝在篩框的左側，也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
適用行業:
化工行業：樹脂、塗料、工業藥品、化妝品、油漆、中藥粉等。
食品行業：糖粉、澱粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑、活性碳特點
圓震動篩-圓震動篩技術參數
型號 篩網層數 篩網面積(m2) 篩孔尺寸(mm) 最大進料尺寸(mm) 處理能力(m3/h) 振動功率(r/min) 雙振幅(mm) 電機功率(kw) 篩面傾角(度) 篩面規格(mm) 重量(不包括電機)(kg) 外形尺寸(長×寬×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 5.5 20 1200×2500 2500 3090×1840×1080
3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 20 1200×2500 2850 3240×1840×1480
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 20 1200×3000 3000 3590×1840×1080
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 20 1200×3000 3600 3740×1840×1480
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 20 1200×3700 3600 4290×1840×1080
3YK1237 3 13.22 4-50 400 16-90 800-970 8 7.5 20 1200×3700 4200 4440×1840×1480
2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 20 1500×3500 4890 4110×2095×1300
3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 20 1500×3500 5700 4300×2180×2090
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 20 1500×4500 5330 5110×2095×1300
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 20 1500×4500 5800 5300×2180×2090
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 20 1500×4800 5980 5410×2095×1300
3YK1548 3 21.6 5-50 400 22.5-162 800-970 8 15 20 1500×4800 6600 5600×2180×2090
2YK1848 2 17.28 5-80 400 25-206 750 11 15 20 1800×4800 7080 6000×2450×1910
3YK1848 3 25.92 5-80 400 32-276 800-970 8 18.5 20 1800×4800 7600 6120×2450×2230
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 20 1800×5400 8150 6600×2450×1910
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 20 1800×5400 8840 6720×2450×2230
2YK2160 2 25.2 5-100 400 50-475 970 8 30 20 2100×6000 9780 7210×2760×2075
3YK2160 3 37.8 5-100 400 50-475 970 8 30 20 2100×6000 10800 7355×2760×2475
2YK2460 2 28.8 5-100 400 65-550 970 8 37 20 2400×6000 13600 7210×3060×2075
3YK2460 3 43.2 5-100 400 70-620 970 8 37 20 2400×6000 15600 7355×3060×2475

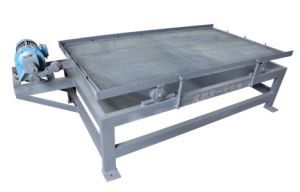

直線震動篩-概述
直線震動篩（直線篩）系高效新型的篩分設備，廣泛用於礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行
震動篩業。直線震動篩（直線篩）穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合於流水線作業
直線震動篩-工作原理:
直震振動篩採用雙振動電機驅動,當兩台振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行於電機軸線的方向相互抵消，在垂直於電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用於流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數325目，可篩分出7種不同粒度的物料。
直震振動篩-使用範圍
對粉狀、顆粒狀物料的篩選和分級，廣泛套用於塑膠、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業．
直線振動篩（直線篩）系高效新型的篩分設備，廣泛用於礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。直線振動篩（直線篩）穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。
直震振動篩-特點
震動篩1)獨特之篩網結構設計，方便和快速更換篩網(只需3到5分鐘)，此外此種設計直線震動篩允許使用各種篩網(尼龍、特種龍、PP網)。
2)篩機設計；精巧和容易裝配，一人即可操作篩機。
3)和其他相關品牌廠商比較，具較大篩選面積和高效益之處理能力。
4)其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間之生產過程可降低諸多成本。
直線震動篩-用途
基本原理系借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。
電機使用說明：
本系列電機滿足下列條件時，能連續輸出額定激振力。
1、振動加速度：不超過7g（g：重力加速度）
2、環境溫度：不超過40℃
3、海拔：不超過1000m
4、電源頻率：50Hz
5、電壓：380V
6、溫升：小於80K（電阻法）
直線震動篩-安裝前的準備
震動篩1、檢查電機標牌是否與要求相符。
2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行乾燥處理，烘乾溫度不能超過120℃。
3、檢查電機各緊固件，謹防鬆動。
4、檢查電機表面有無損壞、變形。
5、檢查是否轉動靈活，若有異常，應排除。
6、檢查電源，是否缺相，並空載運行5分鐘。
安裝與調整
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線採用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，並與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標誌，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
直線震動篩-使用
1、本機應裝設電氣保護裝置。
2、本機運行初期，每天至少檢查地腳螺栓一次，防止鬆動。
3、當電機旋轉方向不符合要求時，調整電源相序即可。
4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當採用密封軸承時，電機沒有安裝油杯。
5、本機累計運行1500小時後，應檢查軸承，若有嚴重損傷時應立即更換。
6、本機停置較長時間後再次使用時，應測量絕緣電阻，用於500伏兆歐表測量，應大於0.5兆歐。
直線震動篩-日常保養
震動篩1、啟動前：
（1）檢查粗網及細網有無破損
（2）每一組束環是否鎖緊
2、啟動時：
（1）注意有無異常雜音
（2）電流是否穩定
（3）振動有無異狀
3、使用後：每次使用完畢即清理乾淨.
定期保養
定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
直線震動篩-技術參數
型號 篩面尺寸（mm） 篩面層數 篩孔尺寸（mm） 最大進料邊長（mm） 處理能力（t/h） 功 率（KW） 振動頻（r/min） 雙振幅（mm）
2YZS1548 4800×1500 2 3-100 400 30-275 15 870 5-9
3YZS1548 4800×1500 3 3-100 400 30-275 15 870 5-9
2YZS1848 4800×1800 2 3-100 400 56-330 18.5 870 5-9
3YZS1848 4800×1800 3 3-100 400 56-330 18.5 870 5-9
2YZS1860 6000×1800 2 3-100 400 65-586 22 870 5-9
3YZS1860 6000×1800 3 3-100 400 65-586 22-30 870 5-9
2YZS2160 6000×2100 2 3-100 400 81-720 37 730 5-9
3YZS2160 6000×2100 3 3-100 400 81-720 30-37 730 5-9
2YZS2460 6000×2400 2 3-150 400 100-810 37 770 5-9
震動篩的常見故障及解決
無法啟動或振幅小
1 ．電機損壞 更換電機
2 ．控制線路中的電器元件損壞 更換電器元件
3 ．電壓不足 改變電源供給
4 ．篩面物料堆積太多 清理篩面物料
5 ．振動器出現故障 檢修振動器
6 ．振動器內潤滑脂變稠結塊 清洗振動器，更新添加合適的潤滑脂 物料流運動異常
1 ．篩箱橫向水平沒找正 調整支架高度
2 ．支撐彈簧鋼度太大或損壞 調整彈簧
3 ．篩面破損 調整篩面
4 ．給料極不平衡 均勻操作，穩定給料
篩分質量不佳
震動篩1 ．篩孔堵塞 輕篩機負荷及清理篩面
2 ．入篩物料水分增加 改變篩箱傾角
3 ．篩機給料不均 調節篩機的給料
4 ．篩面上料層過厚 減小篩機的給料
5 ．篩網拉的不緊，傳動皮帶過松 張緊篩網，拉緊傳動皮帶 正常工作時篩機旋轉減慢，軸承發熱
1 ．軸承缺少潤滑油 往軸承內注入潤滑油
2 ．軸承阻塞 清洗軸承，更換密封圈，檢查迷宮密封裝置
3 ．軸承注油過量或加入了不合適的油 檢查軸承的潤滑油
4 ．軸承損壞或安裝不良，圓輪上偏心塊脫落，偏心塊的大小不同，迷宮密封被卡塞 更換軸承，安裝偏心塊，調整圓輪上
其它故障
1 ．軸承損壞 更換軸承2 ．篩網拉的不緊或篩面固定不牢 拉緊篩網
3 ．軸承固定螺栓鬆了 擰緊螺栓
4 ．彈簧損壞 更換彈簧
