透平壓縮機

在通風機的基礎上發展起來的,廣泛用於各種工藝過程中輸送空氣和各種氣體，並提高其壓力,具有高速鏇轉葉輪的動力式壓縮機。

透平壓縮機

正文

具有高速鏇轉葉輪的動力式壓縮機（見透平機械）。它依靠鏇轉葉輪與氣流間的相互作用力來提高氣體壓力，同時使氣流產生加速度而獲得動能，然後氣流在擴壓器中減速，將動能轉化為壓力能，進一步提高壓力。在壓縮過程中氣體流動是連續的。透平壓縮機是在通風機的基礎上發展起來的。它廣泛用於各種工藝過程中輸送空氣和各種氣體，並提高其壓力。

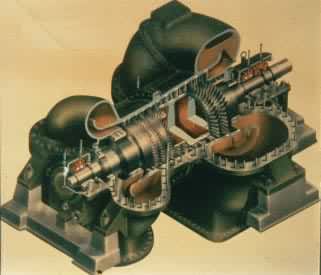

分類　按氣體流動方向的不同，透平壓縮機主要分為軸流式和離心式兩類。在軸流壓縮機中，氣體近似地沿軸向流動(見彩圖)。在離心壓縮機中，氣體主要沿著徑向流動。另外還有一種斜流（混流）壓縮機，其氣體流動方向介於這兩者之間。排氣壓力在 1.5×104～2×105帕範圍內的透平壓縮機又稱作透平鼓風機。排氣壓力低於1.5×10 4帕的則屬於通風機，不再稱為透平壓縮機。

透平壓縮機

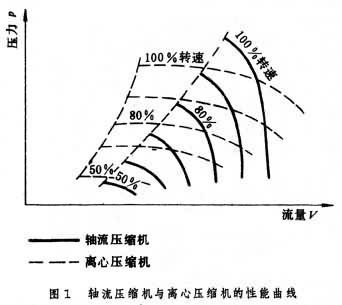

性能　透平壓縮機主要性能參數是流量、排氣壓力、功率、效率和轉速。描繪這些參數之間的關係的曲線稱為透平壓縮機的性能曲線。圖1是軸流壓縮機和離心壓縮機在不同轉速下排氣壓力與流量關係的性能曲線。軸流壓縮機的性能曲線比離心壓縮機的陡得多，在高速下更為明顯。在等轉速下增大流量時，通過壓縮機的流量達到某一臨界值後便不再繼續增加，這一工況稱為阻塞工況。當減小流量至某一工況時，壓縮機和管路中氣體的流量和壓力會出現周期性低頻率、大振幅的波動，這種不穩定現象稱為喘振。一旦發生喘振，機組就會產生強烈振動，如不及時防止或停車，機組便會毀壞。把不同轉速下的喘振工況點連線起來的曲線稱為喘振線，它表示喘振不穩定工作區的界限。喘振工況點到同轉速下阻塞工況點的範圍稱為穩定工況區，壓縮機必須遠離喘振線而在穩定工況區工作。為了防止喘振，一般採取防喘振措施，例如放氣或回流以增加進口流量，把靜葉（導流器葉片）做成可以調整角度的形式。

透平壓縮機

透平壓縮機

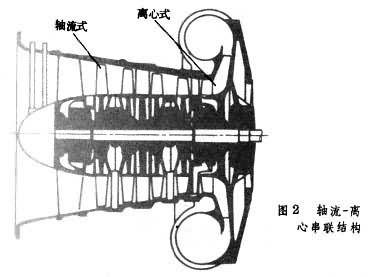

透平壓縮機所需功率很大，其通流部分的完善程度，常用絕熱效率或多變效率（見熱力過程）來評定。軸流壓縮機級的絕熱效率一般可達86～90％，離心壓縮機級的多變效率一般可達80～85％。軸流壓縮機與離心壓縮機相比，前者流量大，壓力比小，而後者壓力比大，流量小。為了充分利用它們的特點，近代空氣分離設備中的空氣壓縮機有的採用軸流-離心串聯結構(圖2),低壓部分採用軸流式，高壓部分採用離心式，並安置在同一機殼內。
參考書目
　B.Eckert,E.Schnell, Axial und Rɑdial Kompres-soren，springer-Verlag，Berlin-Heidelberg,1980.
