雙搖桿機構

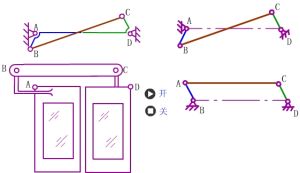

雙搖桿機構為鉸鏈四桿機構中兩兩連架桿均為搖桿。機構中兩搖桿可以分別為主動件。當連桿與搖桿共線時，為機構的兩個極限位置。雙搖桿機構連桿上的轉動副都是周轉副，故連桿能相對於兩連架桿作整周迴轉。

基本信息

• 中文名：雙搖桿機構

• 套用實例：電風扇搖頭機構，起重機機構
• 含義：鉸鏈四桿機構中兩兩連架桿均搖桿
• 判別方法：連桿為最短桿

判別方法

雙搖桿機構

1、最長桿長度+最短桿長度≤其他兩桿長度之和，取最短桿的對邊為機架時。

2、如果最長桿長度+最短桿長度>其他兩桿長度之和，此時不論以何桿為機架，均為雙搖桿機構。

套用實例

電風扇搖頭機構、起重機機構

特點

1、有1到2個死點位置

2、無急回特性
