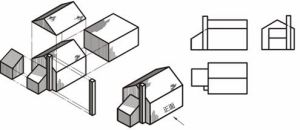

軸側投影

將物體連同其參考直角坐標系，沿不平行於任一坐標面的方向，用平行投影法將其投射在一個投影面上所得到的圖形。

概念

將物體連同其參考直角坐標系，沿不平行任何一坐標平面的方向。用平行投影發投射在單一投影面上所得到的圖形稱為軸側投影圖，簡稱軸測圖。

軸測圖

投影規律

1.物體上互相平行的線段，在軸測圖上仍然互相平行。

2.物體上兩平平行線段或同一直線上的兩條線段長度之比，在在軸測圖上保持不變。

3.物體上平行一軸測軸的線段，在軸測圖上的長度等於沿該軸向伸縮係數與該線段長度的乘積。

分類

軸測圖分為正軸測圖和斜軸測圖兩大類。

當投射方向垂直於軸側投影面時，稱為正軸測圖。

當投射方向傾斜於軸側投影面時，稱為斜軸測圖。

正側軸圖

根據向伸縮方向伸縮係數是否相等，有可分為三種：當三個軸向係數都相等時，稱為正等軸測圖（簡稱正等側）；其中只有兩個軸的伸縮係數相等的，稱為正二測圖；三個軸向伸縮係數各不相等的，稱為正軸測圖

斜側軸圖

分為三大類，斜等軸視圖；斜二側圖；斜三測圖。
