試驗變壓器的初級變壓部分
簡介

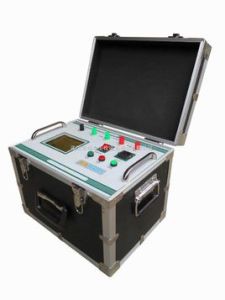

指對電力設備做絕緣耐壓試驗用的試驗變壓器的初級變壓部分，是可調可控的，也可叫調壓器，有相應的電流、電壓指示或顯示，同時有過流等保護，和相應的時間控制，可以是自動無級調壓，或人工手動調壓，調壓範圍一般為0—250V特性
1、監視功能：輸出電流儀表電壓 零位指示分/合閘指示計時指示2、保護功能：過流保護時間繼電器。
3、採用新型時間繼電器，計時範圍更廣。
4、採用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、 結構合理，體積小，重量輕。
參數
額定容量：3～300KVA額定輸入電壓：220V、380V
操作程式
1. 按相關規程設定好場地，接好設備連線，有條件的地區應有專門負責安全的 人員在場指導。2. 操作前應根據被試品的容量及電壓等級，調整好電流繼電器（KA）。
3. 合上電源開關，按下送電按鈕接觸器吸合，調壓器帶電電源信號燈滅，送電信號燈亮，此時可以進行升壓試驗。
4. 緩慢順時針旋動調壓器手柄（電動控制台按下點升按鈕）並密切注視電壓表（應以每秒3KV的速度升壓為宜）當升壓至被試品規定的耐壓值時應及時按下計時按鈕，並密切注視被試品情況。
5. 當達到被試品規定的耐壓時間時台（箱）內會發出報警（鈴）聲，表示被試品耐壓合格，此時應將調壓器手柄逆時針方向旋動（電動控制台按下點降按鈕）使調壓器歸零。並按下停止按鈕，切斷電源。
6. 在升壓或耐壓試驗過程中，如出現過電壓，應及時逆時針旋動調壓器旋鈕（電 動控制台按下點降按鈕）使電壓回到規定值。
7. 試驗過程中如電流表電流指示超出被試品規定的範圍，應立即停止升壓找出相關原因再行試驗。
8. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作使調壓器自動斷電，表示被試品不合格。此時應將調壓器回零，並將計時按鈕復位。以便下次操作。
使用條件
1. 環境溫度：0-40℃。2. 海拔高度：<2000m。
3. 相對濕度：<85%。
4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
注意事項
1. 開箱時應檢查電器元件及接觸點有否運輸損壞及接觸不良。2. 使用前應檢查各電器的接觸是否良好，特別是調壓器碳刷的接觸一定要良好。
3. 應嚴格按照相關的操作規程操作，嚴禁私自使用或無安全員監督的情況下使用
4. 該設備應存放在通風、乾燥、無腐蝕性氣體的地方。
