調壓器分類
調壓器調壓器分為：自耦調壓器,隔離調壓器，油浸式感應調壓器，柱式電動調壓器和晶閘管調壓器五
種。
調壓器的工作方式分手動調壓和電動調壓.
調壓器名詞解釋:調壓器英文名
可控矽調壓器晶閘管調壓器又稱“晶閘管電力調整器”“可控矽電力調整器”或簡稱“電力調整器”
。“晶閘管”
又稱“可控矽”（SCR）是一種四層三端半導體器件，把它接在電源和負載中間，配上相
調壓器應的觸發控制電路板，就可以調整加到負載上的電壓、電流和功率。
“晶閘管調整器”主要用於各種電加熱裝置（如電熱工業窯爐、電熱乾燥機、電熱油爐、各種反應罐、反應釜的電加熱裝置）的加熱功率調整，既可以“手動”調整，又可以和電動調節儀表、智慧型
調節儀表、PLC以及計算機控制系統配合，實現對加熱溫度的恆值或程式控制。
調壓器套用領域
“晶閘管調功器”廣泛套用於以下領域：
A 電爐工業：退火爐，烘乾爐，淬火爐，燒結爐，坩堝爐，隧道爐，熔爐，箱式電爐，井式電爐，
熔化電爐，滾動電爐，真空電爐，台車電爐，淬火電爐，時效電爐，罩式電爐，氣氛電爐，烘箱
實驗電爐，熱處理，電阻爐，真空爐，網帶爐，高溫爐，窯爐，電爐。
B 機械設備：包裝機械，注塑機械，熱縮機械，擠壓機械，食品機械，回火設備，塑膠加工，紅外加熱。
C 玻璃工業：玻璃纖維，玻璃成型，玻璃融化，玻璃印製，浮法玻璃生產線，退火槽。
D汽車工業：噴塗烘乾，熱成型。
E 節能照明：隧道照明，路燈照明，攝影照明，舞檯燈光。
F 化學工業：蒸餾蒸發，預熱系統，管道加熱，石油化工，溫度補償
G 其它行業：鹽浴爐，工頻感應爐，淬火爐溫控，熱處理爐溫控，金剛石壓機加熱，大功率充磁/退磁設備，
航空電源調壓，中央空調電加熱器溫控，紡織機械，水晶石生產，粉末冶金機械，彩色顯像管
生產設備，冶金機械設備，石油化工機械，燈光平滑調節，恆壓恆流恆功率控制等領域。
接觸式自耦調壓器的原理
調壓器調壓器為機電工業第十四批節能產品。用在調壓、控溫、調速、調光、功率控制等場所，使用範圍十
分廣泛。
柱式電動調壓器具有輸出電壓波形不失真(輸出電壓波形畸變率增量<1%)，柱式電動調壓器採用電動操作機構，減輕操作勞動強度。輸出電可從零電壓起始調節、瞬時過載能力強、空載電流、空載損耗小，效率高、噪音小、壽命長。適宜各種感性、容性、電阻負載使用等特點。 廣泛用於化工、冶金、儀器儀表、機械製造、輕工工業、公用設備、家用電器等。 接觸調壓器使用事項
調壓器接觸式調壓器實質上是一種輸出（端）電壓可以調節的自耦變壓器，不同容量的自耦調壓器的線圈直流電阻不同，但通常都很小。0.4歐不能作為判斷是否燒壞的依據。
電動柱型調壓器
調壓器電動柱型調壓器是一種接觸式自耦調壓變壓器。是一種在額定電壓範圍內平
滑無極調節負荷電壓的電氣設備。本系列產品最佳化結構設計，採用優質的電磁材料並在關鍵電壓調整部位套用英國進口的A型電刷。加之嚴格的質量管理，使其具備體積小、重量輕、波形畸變小、噪聲低、空損小、溫升低，調壓平滑、使用壽命長的特點。
調壓器感應調壓器
工作原理和結構與堵轉的異步電動機相似，而能量轉換關係則類似於自耦變壓器。它藉助於手輪或伺服電動機等傳動機構，使定子和轉子之間產生角位移，從而改變定子繞組與轉子繞組感應電動勢的相位和幅值關係，以達到調節輸出電壓的目的。感應調壓器有三相式和單相式兩種。
調壓器三相感應調壓器的結構如圖1所示。其轉子繞組接成星形,作為原繞組;定子繞組作為副繞組,它的一端和轉子繞組連線,另一端接於負載。輸出電壓妧2為定子和轉子迴路電動勢夌1與夌2之和(忽略漏阻抗壓降)，即輸
出電壓妧2的幅值為 式 ，為變比。
若改變轉子位置,即改變角α，就能使副邊輸出電壓U2得到平滑的調節。輸出電壓最大值和最小值分別為 單相感應調壓器結構與調壓作用類似於三相感應調壓器，但其定子和轉子均為單相繞組。
由於感應調壓器無滑動觸頭，故運行很可靠。但是，它僅在調壓過程中轉動一個角度，並不持續鏇轉，故散熱條件差。容量小者可採用空氣冷卻，容量大者則需用油冷卻。感應調壓器的重量、勵磁電流和損耗等均大於自耦變壓器。

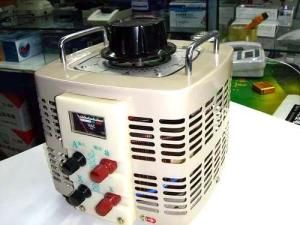

自耦調壓器
調壓器實質上是一種電壓可連續調節的自耦變壓器。其鐵心有環式與柱式兩種。柱式鐵心與一般變壓器相似,用
矽鋼片疊成;環式鐵心則用矽鋼帶捲成。20kVA及以下的小容量自耦調壓器,多選用環式鐵心；容量超過 20kVA者多採用柱式鐵心。在環式自耦調壓器的結構中，繞組用絕緣銅線單層繞在環式鐵心上。線圈部分表面磨去絕緣層而成光滑平面，用電化石墨做成的電刷與它相接觸。電刷可藉手輪在導線表面鏇轉滑動，從而改變輸出電壓。電流容量大於10A者,有用兩個或多個電刷並聯的。
自耦調壓器一般都製成自冷、乾式。在容量特別大或使用環境特殊的場合，也有製成油浸自冷式。
3個環式單相自耦調壓器共軸配裝,即可構成三相自耦調壓器。
動圈式調壓器
調壓器結構與原理同變壓器相似。它通過一個在同一鐵心上自身短路的動線圈，沿鐵心柱上下移動，以改變另外兩個匝數相等而反相串聯的線圈的阻抗與電壓分配，調節輸出電壓。
圖2為動圈式調壓器的接線原理示意。調壓器鐵心為單相單柱兩旁軛式，有時也有三旁軛式。它有一個主線圈1a和一個輔助線圈1b，兩者匝數相等，對
調壓器稱地套在鐵心柱的上下兩半部分，反向串聯。主線圈1a和線圈2相互自耦聯接,構成自耦變壓器形式。線圈3為自身短路的動線圈，套線上圈1a、1b和2的外面。動線圈借傳動機構可改變位置，從而可調節輸出電壓U2。
改變動線圈與主線圈、輔助線圈之間的相對位置，則後兩線圈的阻抗隨之而變，電源電壓U1即按阻抗大小分配於主、輔兩線圈上。當動線圈與主線圈完全重合時，主線圈的阻抗為最小，而輔助線圈的阻抗為最大，這樣，U2最小；反之，當動線圈完全重合於輔助線圈時，U2為最大。當動線圈自上而下逐漸移動,U2即可從0逐漸增至最大值。
如將3個動圈式調壓器單元裝在同一底座上,並共用一個傳動機構,即可按三相接法（一般為Y接法）聯成三相動圈式調壓器。
