概述：
ZSHL-100A迴路電阻測試儀又稱RX變壓器迴路電阻測試儀，英文名稱：Loop Resistance Tester。100A迴路電阻測試儀

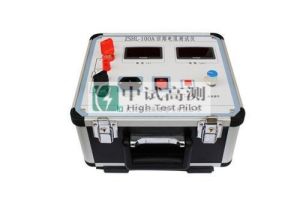

ZSHL-100A 迴路電阻測試儀（最新）
CTH-100A智慧型迴路電阻測試儀迴路電阻測試儀即（ZSHL-100A迴路電阻測試儀）的詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電迴路電阻的測量，其測試電流不得小於100A。對此我廠按新規程要求設計開發出新一代智慧型迴路電阻測試儀產品，該產品適用於測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。智慧型迴路電阻測試儀採用100A恆流輸出。最高輸出電壓達10V（常規儀器的2-3倍）可採用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，複測性好，單按鍵操作，簡單易行，測試數據液晶顯示。適用於不同的工作環境。
本機內置100A開關電源，使之達到恆流100A兩套迴路實時跟蹤測試。保證測試結果正確。
迴路電阻測試儀採用數字電路技術和開關電源技術相結合設計而成。它適用於開關控制設備的接觸電阻、迴路電阻的測量。其測試電流採用國家標準推薦的直流100A。
高壓斷路器導電迴路的電阻主要取決於斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在，增加了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力，在一定程度上影響短路電流的切斷能力。因此，斷路器每相導電迴路電阻測試儀值是斷路器安裝、檢修、質量驗收的一項重要數據。
特性：
(1) 大電流：採用最新電源技術，能長時間連續輸出大電流，克服了脈衝式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
(2) 抗干擾能力強：在嚴重干擾條件下，液晶屏最後一位數據能穩定在±1個字範圍內，讀數穩定，重複性好。
(3) 使用壽命長：全部採用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接外掛程式的使用增強了抗振性能。
(4) 攜帶方便：體積小、重量輕
種類和用途：
1、迴路電阻測試儀：接地電阻表用途及適用範圍：
接地電阻適用直接測量各種接地裝置的接地電阻值，亦可供一般低電阻的測量，四端鈕（0～1～10～100Ω規格）還可以測量土壤電阻率.。
2、迴路電阻測試儀 ：單鉗迴路電阻測試儀
單鉗迴路接地電阻測試儀性能及特點： 獨特單鉗設計，可避免雙鉗式兩探頭之間相互干擾的誤差 不必打輔助地樁，直接鉗住即可測量。
3、迴路電阻測試儀：通用接地/絕緣電阻測試儀
測試方法有很多：雙鉗接地電阻測試、四極接地電阻測試、土壤電阻率測試、絕緣電阻測試、 交直流電阻測試儀壓測試、電流有效值測試。
4、迴路電阻測試儀 ：接地阻抗測試儀
鉗式接地電阻計系列量測時，不必使用輔助接地棒，也不須中斷待測設備之接地，只要鉗夾住接地線或棒，就能量測出對地電阻達0.1Ω。也能作電流量測。
5、迴路電阻測試儀：環路電阻測試儀
微處理器控制，具有高精度和高可靠性。 三個指示燈檢查接線狀態是否正確。 直讀短路保護電流和接地故障電流。測試電阻過熱時會自動鎖定。
6、迴路電阻測試儀：型數字式接地電阻測試儀
本測試儀專門用來測量各類電器設備、避雷針等接地裝置的接地電阻值。產品系全電子式儀表，關鍵電路是美國德克薩斯儀器公司生產的積體電路組裝而成。測試原理先進。
7、迴路電阻測試儀 ：雙鉗口接地電阻測試儀
具有多種接地電阻測量方法： 無輔助極 /三極 /四極 /而極法－－－－適合多種測量環境 ，測量範圍寬：0.002Ω—300KΩ－－－－滿足多種要求。
100A技術參數
1、測量範圍：50A0——40mΩ持續180S
100A0——20mΩ持續90S
2、測量精度：優於0.5%±0.2μΩ
3、解析度：0.1μΩ
4、工作方式：連續測量
5、顯示方式：液晶顯示
6、計算機接口：RS232
7、列印方式：熱敏列印
8、環境條件：
溫度：－10℃—50℃
相對濕度：<90%（25℃）
海拔高度：≤1500米
電源頻率：50HZ±1HZ
9、儀器消耗功率：≤500W
10、外形尺寸：長320mm*寬250mm*高240mm
11、重量：7.5Kg
