概述：

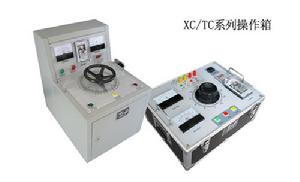

試驗變控制台英文名稱：XC/TC Series Operation Cabinet (Desk)試驗變控制台具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
別稱
試驗變壓器控制箱、試驗變壓器控制台、試驗變控制箱、試驗變控制台、試驗變壓器電源控制箱、試驗變壓器電源控制台、試驗變專用調壓器、試驗變壓器專用調壓器、試驗變壓器專用控制箱、試驗變壓器專用控制台特性
1、監視功能：輸出電流儀表電壓零位指示分/合閘指示計時指示2、保護功能：過流保護時間繼電器
3、採用新型時間繼電器，計時範圍更廣。
4、採用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、 結構合理，體積小，重量輕。
參數
1、額定容量：3～300KVA2、 額定輸入電壓：220V、380V
工作原理
由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。選用配套
該台的容量是與調壓器是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—試驗變壓器容量；P—調壓器容量。如用於電器專業工廠產品作批量試驗，調壓器容量應等於試驗變壓器容量，即：P0=P。操作指南
在操作之前應根據不同被試品的容量、電壓等級，先計算好最大工作電流，並調整電流保護器。其試驗接線應參考本說明書或試驗變壓器中相關的連線示意圖，接地端應良好接地（以下視耐壓試驗為例）。1、連線電源（箱式為插座式電源，台式為接線柱式電源），並將調壓器手柄旋至零位處，零位開關閉合，零位指示燈（黃燈）亮，（也稱調壓器零位輸出狀態指示）；
2、按下啟動按鈕（綠色），接觸器吸合，調壓器受電，同時工作指示燈（紅燈）亮，並發出警報聲（警報聲隨調壓器離開零位後，報警聲光才能停止）；
3、順時針緩慢均勻地旋轉調壓器手柄，並密切注視儀表讀數，當升到所需高壓電壓值時，應停止旋轉手炳，並及時按下計時按鈕（黃色），此時，數顯時間繼電器順計時顯示時間（計時單位為“s”，秒），當到達設定的時間，控制箱（台）內發出聲光報警，及時將調壓器手柄反方向旋轉，直至調壓器回零為止，解除計時按鈕；
4、在升壓或耐壓試驗過程中，如出現短路、閃絡、擊穿等過電流時，電流繼電器保護跳閘，調壓器自動斷電，表示被試品不合格，此時應將調壓器回零，切斷電源，檢查被試品。
使用與維護
1、開箱驗收時，應檢查主控迴路接線是否鬆動，調壓器電刷是否接觸良好；2、長期不用時，使用前套用500V兆歐表測量絕緣電阻，其阻值不低於0.5MΩ；
3、電源電壓應符合箱（台）銘牌上的輸入電壓值；
4、本箱（台）設有過電流保護，出廠已調整為額定電流的80%。用於小負載時，應根據被試品的額定容量電流重新設定；
5、使用完畢後，應關好箱（台）門蓋，以保持箱（台）內部清潔。
使用條件
1、環境溫度：0—40℃；2、海拔高度：<1000m；
3、相對濕度：<85%；
4、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
安全要求
以下安全注意事項，以免人身傷害，為了避免可能發生的危險，只可在規定的範圍內使用。只有合格的技術人員才可執行維修。
—防止火災或人身傷害
使用適當的電源線。只可使用專用並且符合規格的電源線。
正確地連線和斷開。當測試導線與帶電端子連線時，請勿隨意連線或斷開測試導線。
注意所有終端的額定值。為了防止火災或電擊危險，請注意所有額定值和標記。在進行連線之前，請閱讀使用說明書，以便進一步了解有關額定值的信息。
使用適當的保險絲。只可使用符合規定類型和額定值的保險絲。
避免接觸裸露電路和帶電金屬。有電時，請勿觸摸裸露的接點和部位。
請勿在潮濕環境下操作。
請勿在易爆環境中操作。
