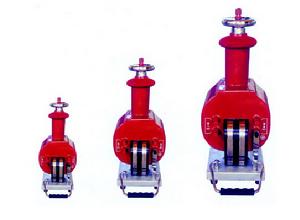

乾式試驗變 Dry test
簡介
乾式試驗變，即乾式試驗變壓器簡稱。用於電力系統及各電力用戶的現場檢測各種電氣 設備的絕緣性能試
產品特性：
1、體積小、重量輕、結構緊湊、無滲油，免維護；
2、接線簡單直觀，使用方便；
3、絕緣可靠性好，外形美觀；
4、有過電壓保護功能。
技術參數：
1、阻抗電壓: ≤12 %
2、輸出電壓波形: 正弦波
3、表面溫升: <55 ℃
4、空載損耗: <0.4 %
5、允許連續運行時間: 1小時
6、間續運行時間: 連續
結構特點
1、絕緣結構布局方面，根據變位器油“距離效應”原理，採用多層次絕緣，變壓器的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。 2、解決了TDM系列變壓器滲漏油問題，由於TDM系列變壓器無儲油器，所以當氣溫過高時，油經膨脹從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具裝矽堆、短路桿和串管桿等功用外，還相當於變壓器儲油器。 3、TDM系列變壓器高壓輸出端採用環氧樹脂密封，由於環氧樹脂在常態下灌注時會產生大量氣泡，而使得高壓引線部位出現放電現象。RXOSB系列產品則採用金屬件固定引線筆均壓，從而消除了放電現象。 4、本系列產品油箱，結構緊湊，外觀新穎，體積、重量均小於TSB系列產品體積的20%左右。 5、本系列產品鐵芯為單框芯式，使用DQ型，0.30mm冷軋向矽鋼片疊成，用新的特殊材料予以緊因，取代了傳統的穿芯螺桿。線圈為同心圓筒多層塔式結構。
使用方法及注意事項
使用方法⒈使用前，必須詳細閱讀變壓器的使用說明書和與之配套的控制箱(台)的說明書。根據說明書接好連線線，接地線應良好接地。 ⒉乾式變壓器控制箱(台)的電源分別為交流220V 、380V兩種，經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。 ⒊從乾式試驗變壓器的安全和高壓試驗的嚴謹性來考慮，避免設備或試品受到破壞，本廠可提供如下圖所示的成套設備以滿足用戶： 成套設備包括：高壓試驗變壓器、變壓器控制箱(台)、分壓器、球隙保護器、放電棒、高壓油杯、高壓矽堆(直流試驗用)、數顯微安表(直流試驗用)。 ⒋當做直流耐壓或泄漏電流試驗時，可先將高壓矽堆、微安表、旋在高壓試驗變壓器的高壓輸出端上，然後逐漸升壓，即可進行直流試驗。 ⒌當兩台試驗變壓器作串級連線時(原理圖如下)，第Ⅰ台和第Ⅱ台的額定輸出電壓相等，其容量之比為2 ：1，第Ⅱ台變壓器必須放置在絕緣支架上，以保證對地絕緣。串接時要注意變壓器上的標記(參見聯線方式示意圖)，使極性連線正確，以保證輸出預定的電壓，否則，輸出電壓為零。 註：① 若A、B接反。會造成高壓輸出為零(T1+T2=0)，將A、B換位即可。 ② T2試變底盤，必須與絕緣支架的托盤聯接。 RXGB.TRGH乾式試驗變壓器嚴格執行國家質檢總局規定細則，按照電力部門上海日行電氣有限公司和技術監督局的標準，確保產品安全。
注意事項做耐壓試驗時，由於電氣距離的原因會有三種聲音 “噼啪噼啪”：是空氣電離的聲音 “zi,zi”：是空氣流注的聲音 “啪”：又響又脆，伴隨火花，是絕緣（或空氣）被擊穿的聲音 一般，空氣放電分三階段，第一階段是電離，電場在大點，就會進入流注階段，在大點空氣就會被擊穿。 如果只是像炒豆子的“劈劈啪啪”的聲音，能堅持一分鐘不擊穿的話，原則上是符合國標要求的。 如果出現“zi zi”的聲音，但是也堅持了一分鐘不擊穿，其實也是符合國標要求的，但是出現流注的變壓器長期運行的風險較大。 耐壓噪聲大的主要原因是主空道（高壓線圈與低壓線圈）的空氣距離不夠。 E=U/D E電場，U電壓，D電極間的距離，當D較小時，E較大，空氣在標準氣壓，標準濕度下耐受場強大致為0.7KV/mm。當電場大於這個值時，分子就會容易電離。但是只要空氣不被擊穿，就不會導電。 順便說一下，變壓器主空道的絕緣不要只看空氣，因為高低壓線圈也有內外層絕緣，計算時，應以複合絕緣考慮。
