能耗曲線

能耗曲線，是指軋制每噸鋼坯、型材或管材產品的能量消耗同延伸係數之間的關係，或軋制每噸板帶產品的能量消耗同厚度之間的關係，又稱單位能耗曲線。

能耗曲線

概述

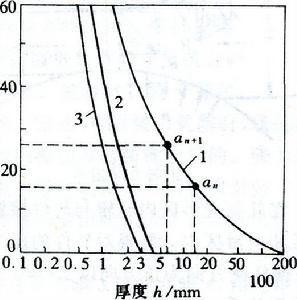

能耗曲線(unitenergyconsumptioncurveofrolling)軋制每噸鋼坯、型材或管材產品的能量消耗同延伸係數之間的關係，或軋制每噸板帶產品的能量消耗同厚度之間的關係，又稱單位能耗曲線(見圖)。如圖所示，第n+1道次的單位能耗為an+1-an，如軋件重量為G，在該道次之總能耗為A=(an+1-an)G，kW•h能耗曲線為實際測得。由於軋制時能量消耗一般是根據電機負荷大小測定的，故在這種曲線所表示的能耗中還包含有軋機傳動機構中的附加摩擦消耗(見附加摩擦力矩)，但扣除了軋機的空轉消耗(見空轉力矩)。當實際測得軋件重量G，該道次的延伸係數(至該道次總延伸係數μn+1除以至前一道次總延伸係數μn)和該道次能耗後，即可求出該道次單位能耗，如此測得每道次的單位能耗，即可繪出單位能耗曲線。

作用

軋制能耗曲線在求軋制力矩和軋制功率方面有很大實際用途，且由於能耗曲線得自實測，所以，如果選取曲線與所計算的軋制條件相似，常常可以得出滿意的結果，因而在工程計算中得到廣泛套用。
