PES
聚醚碸相對密度l .37-1．5l
吸水性(23℃/24h) 0. 43%
拉伸強度84.3-124.5〔23℃)；
41．2-59．8(180℃)
伸長率40-80%
洛氏硬度R120-134
結構式為
質量指標
外觀 淡黃色至灰褐色粒狀物
伸長率 40%~80%密度 1.37～1.51g/cm3
彎曲強度 >130MPa
特性黏度 0.6dL/g
衝擊強度(缺口) >78.0J/m
吸水性(23℃，4h) <0.40%
拉伸強度 >85.0MPa
體積電阻率 1016~1017Ω.cm
性狀及用途
聚醚碸樹脂（PES）
聚醚碸pes聚醚碸樹脂（PES）是英國ICI公司在1972年開發的一種綜合性能優異的熱塑性高分子材料，是目前得到套用的為數不多的特種工程塑膠之一。它具有優良的耐熱性能、物理機械性能、絕緣性能等，特別是具有可以在高溫下連續使用和在溫度急劇變化的環境中仍能保持性能穩定等突出優點，在許多領域已經得到廣泛套用。
耐熱性
熱變型溫度在200～220℃，連續使用溫度為180～200℃，UL溫度指數為180℃。
耐水解性
可耐150～160℃熱水或蒸氣，在高溫下也不受酸、鹼的侵蝕。模量的溫度領事性
基模量在-100℃到200℃幾乎不變，特別在100℃以上比任何一種熱塑性樹脂都好。
抗蠕變性
在180℃以下的溫度範圍內其抗蠕變性是熱塑性樹脂當中最優異的一種，特別是玻璃纖維增強PES樹脂比某些熱固性樹脂還好。
尺寸穩定性
線膨脹係數小，而且其溫度信賴性也小是其特點。特點是30%玻璃纖維增強PES樹脂，其線膨脹係數只有2.3×10 /℃，並且直到200℃仍然可以保持與鋁相近似的值。耐衝擊性
具有與聚碳酸酯相同的耐衝擊性。不增強的樹脂可以鉚接，但對尖細的切口較敏感，因此設計上要注意。無毒性
在衛生標準方面，被美國FDA認可，也符合日本厚生省第434號和178號公告的要求。難燃性
具有自熄性，不添加任何阻燃劑即有優異的難燃性，可達UL94V—0級（0.46mm）耐化學藥品性
PES耐汽油、機油、潤滑油等油類和氟里昂等清洗劑，它的耐溶劑開裂性是非晶樹脂中最好的。但是它能夠溶於氯仿、丙酮等極性溶劑中，使用時應加以注意。
電器、電子
聚醚碸結構式機械領域
利用其高溫抗蠕變性，尺寸穩定性、耐油性、韌性好等優點，在一般樹脂不能滿足使用要求的地方得到了廣泛套用。已經開發的主要製品有各種機器的槓桿、柄、支架等，X-射線裝置的觀察玻璃，鏈鋸、農機發動機和汽化器等的絕緣體，活塞環，耐熱滾珠，齒輪，複印機零件，照相機零件，放映機零部件，工業用吹風機罩，汽車空調的零部件，電弧焊槍的手柄，各種分析儀器元件等。
汽車領域
主要利用其在-100℃～190℃廣闊溫度範圍內的剛性和尺寸穩定性，高溫抗蠕變性，耐汽油、柴油、各類機油等特長。已經開發的製品有各種軸承保持架，制動軸的軸瓦，點火器的噪音消除器，發動機齒輪，汽化器的線圈骨架，霧燈的反射鏡，止推環等。
熱水領域
主要利用其在160℃的熱水或蒸氣中還能保持優異的抗蠕變性，剛性和尺寸穩定性等特點。開發的主要製品有熱水、蒸氣用閥門，防腐蝕電極的絕緣體，溫度感測器的元件，各種液體和粉體泵的泵體和葉輪，散熱器閥門，超濾裝置用零部件等。
醫療食品
主要利用其可以採用蒸氣滅菌、乾蒸（180℃）滅菌、V射線滅菌等滅菌法消毒，而且可以耐反覆消毒等特點。開發的主要製品有接觸透鏡滅菌器，牙科用鑽的柄，外科用容器，注射器，食品工業用閥門和管子。
其它領域
照明設備
可用於電影機的反射鏡，聚光鏡的反射鏡，頻閃觀測的反射鏡，手術照明用的反射鏡，霧燈的反射鏡，指示燈罩等。飛機
可用作窗框，熱風通風管道，衛生間的內裝飾材料。塗料
由於它有與鐵、鉛等金屬的附著力好，塗層表面硬度高等優點，因此，可用於化工防腐、炊具不粘等的塗料。形材
PES可以用擠出成型法製成片材、棒材、管材、薄膜等型材，廣泛套用於各個領域。 此外，PES還可用溶液法製成超濾膜或反滲透膜等。針式濾器PES-聚醚碸膜
為水系膜，具有較高的化學和熱穩定性，流速快，耐酸鹼能力強，（PH範圍1-14），具有高機械強度。聚醚碸樹脂（PES）是英國ICI公司在1972年開發的一 種綜合性能優異
加工方法
聚醚碸可以在一般的注塑成型和擠出成型設備上進行加工。聚醚碸具有相當高的熔融加工溫度範圍(最高為610—750°F)，這與它高的熱變形溫度(400°F)有關。
在熔融加工前，必須將其乾燥到含水量小於 0.04%。這一過程可在一個空氣循環烘箱或料斗乾燥器內完成，300 °F乾燥4 h或350°F乾燥2.5 h.為了生產低內應力、高性能的聚醚碸製品，注塑模具溫度需要達到300—350°F。模內流動性好，當熔體溫度為 725°F時，0.08min厚度的模內流動距離為 19min。PES顆粒

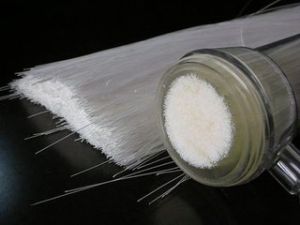

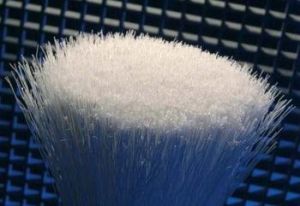

聚醚碸中空纖維---- 特性 ----
耐熱性熱變型溫度在200～220℃，連續使用溫度為180～200℃，UL溫度指數為180℃。
耐水解性 可耐150～160℃熱水或蒸氣，在高溫下也不受酸、鹼的侵蝕。
模量的溫度依賴性 其模量在-100℃到200℃幾乎不變，特別在100℃以上比任何一種熱塑性樹脂都好。
抗蠕變性 在180℃以下的溫度範圍內其抗蠕變性是熱塑性樹脂當中最優異的一種，特別是玻璃纖維增強PES樹脂比某些熱固性樹脂還好。
尺寸穩定性 線膨脹係數小，而且其溫度信賴性也小是其特點。特點是30%玻璃纖維增強PES樹脂，其線膨脹係數只有2.3×10-5 /℃，並且直到200℃仍然可以保持與鋁相近似的值。
耐衝擊性 具有與聚碳酸酯相同的耐衝擊性。不增強的樹脂可以鉚接，但對尖細的
PES製品
切口較敏感，因此設計上要注意。
無毒性在衛生標準方面，被美國FDA認可，也符合日本厚生省第434號和178號公告的要求。難燃性具有自熄性，不添加任何阻燃劑即有優異的難燃性，可達UL94V-0級（0.46mm）
耐化學藥品性 PES耐汽油、機油、潤滑油等油類和氟里昂等清洗劑，它的耐溶劑開裂性是非晶樹脂中最好的。但它耐丙酮、氯仿等極性溶劑的性能不好，使用時應加以注意。
藥品特性
無機試劑 影響程度液氨 A
氨水 A
50%氫氧化鈉 A
10%氫氧化鉀 A
10%硝酸 A
10%鹽酸 A
濃鹽酸 A
濃硫酸 C
濃硝酸 C
醋酸 A
硼酸 A
雙氧水 A
硫化氫 A
碘化鉀中的碘 B
有機試劑 影響程度
苯 A
安息香酸 A
丙酸 A
草酸 A
環已烷 A
環已醇 A
環已酮 C
甲醇 A
甘油 A
三氯乙烷 C
三氯甲烷 A
二甲苯 B
石油醚 A
乙二醇A
註：A：無影響，20℃無吸收; B：稍有影響，有少量吸收或溶脹，
但在 某些套用方面有充分耐用性; C：有較大影響，不能使用
PES的標準
PES聚醚碸樹脂
PES樹脂不僅具有優異的耐熱性和機械性能，其加工性能也很好，不僅可以擠出成型、注射成型、模壓成型、吹塑成型、吸塑成型和製成發泡體，還可以進行鍍膜、超音波融接、機械加工、溶劑粘接、塗敷等二次加工。成型工藝
項 目 條 件
根部 290～320料筒溫度（℃）中間 300～350
噴嘴 300～350
模具溫度(℃) 140～160
注射壓力(MPa)100～140
螺桿背壓(MPa) 50～100
保持壓(MPa) 50～70
注射速度 中速～高速
螺桿轉數（rpm） 50～60
聚醚碸樹脂
電器、電子領域
聚醚碸穩定性好、耐各種清洗劑、可鑲嵌金屬件、與環氧樹脂粘結性好等優點，作為H級絕緣材料用於電子、電器領域。已經開發的主要製品有線圈骨架，電位計的外殼和底座，吹髮器零件，印刷線路板、按鈕式開關、可控矽的絕緣體，電動工具馬達的絕緣體、印表機、送風機、繼電器等的線圈骨架、DIP開關，各類接外掛程式等。還可以採用擠出成型法製成不同厚度的薄膜用於各種電子設備和電器產品。
機械領域
利用其高溫抗蠕變性，尺寸穩定性、耐油性、韌性好等優點，在一般樹脂不能滿足使用要求的地方得到了廣泛套用。已經開發的主要製品有各種機器的槓桿、柄、支架等，X-射線裝置的觀察玻璃，鏈鋸、農機發動機和汽化器等的絕緣體，活塞環，耐熱滾珠，齒輪，複印機零件，照相機零件，放映機零部件，工業用吹風機罩，汽車空調的零部件,電弧焊槍的手柄，各種分析儀器元件等。汽車領域
主要利用其在-100℃～190℃廣闊溫度範圍內的剛性和尺寸穩定性，高溫抗蠕變性，耐汽油、柴油、各類機油等特長。已經開發的製品有各種軸承保持架，制動軸的軸瓦，點火器的噪音消除器，發動機齒輪，汽化器的線圈骨架，霧燈的反射鏡，止推環等。熱水領域
主要利用其在160℃的熱水或蒸氣中還能保持優異的抗蠕變性， 剛性和尺寸穩定性等特點。開發的主要製品有熱水、蒸氣用閥門，防腐蝕電極的絕緣體，溫度感測器的元件，各種液體和粉體泵的泵體和葉輪，散熱器閥門，超濾裝置用零部件等。醫療器具、食品加工機械領域
主要利用其可以採用蒸氣滅菌、乾蒸（180℃）滅菌、V射線滅菌等滅菌法消毒，而且可以耐反覆消毒等特點。開發的主要製品有接觸透鏡滅菌器，牙科用鑽的柄，外科用容器，注射器，食品工業用閥門和管子。
其它領域
塗 料由於它有與鐵、鉛等金屬的附著力好，塗層表面硬度高等優點，PES聚醚碸與聚四氟乙烯可配製成耐腐蝕、防輻射、絕緣性能好，阻燃、無毒、與金屬附著力最佳的不粘塗料、低摩擦的特點。廣泛套用於廚房用具、家用電器、輕工五金、工業模具、塑膠機械等行業。
另外，PES可加工成超細粉，用於粉末噴塗和液體塗料。
PES:product engineering service 產品工程服務
