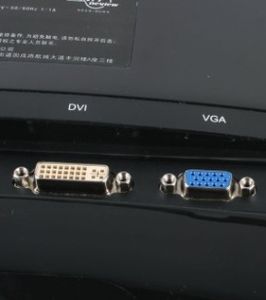

液晶顯示器接口類型是15針D-Sub和DVI接口兩種顯示器常用類型。

基本信息

基本信息

2002年的4月,日立、松下、飛利浦、SiliconImage、索尼、湯姆遜、東芝共7家公司成立了HDMI組織開始制定新的專用於數字視頻/音頻傳輸標準。2002年歲末,高清晰數字多媒體接口(High-definitionDigitalMultimediaInterface)HDMI1.0標準頒布,到2006底已經頒布了1.3版本,主要變化在於進一步加大頻寬,以便傳輸更高解析度和色深。HDMI在針腳上和DVI兼容,只是採用了不同的封裝。與DVI相比,HDMI可以傳輸數字音頻信號,並增加了對HDCP的支持,同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率,最遠可傳輸15米,足以應付一個1080p的視頻和一個8聲道的音頻信號。而因為一個1080p的視頻和一個8聲道的音頻信號需求少於4GB/s,因此HDMI還有很大餘量。這允許它可以用一個電纜分別連線DVD播放器,接收器和PRR。此外HDMI支持EDID、DDC2B,因此具有HDMI的設備具有“即插即用”的特點,信號源和顯示設備之間會自動進行“協商”,自動選擇最合適的視頻/音頻格式。

隨著液晶顯示器螢幕越來越大,以及X-box、Wii、PS等遊戲主機的風行、人們開始將原本接駁在電視平台上的娛樂設備轉移到液晶顯示器上,以追求更高清的畫面效果。為了滿足用戶日益多樣的娛樂需求,各個液晶顯示器生產廠商,如華碩、三星、LG等開始為顯示器配置更加齊全的接口,如擁有27寸巨大螢幕的MT276H液晶顯示器已經配置了音頻輸HDMI接口、D-sub接口、色差&分量輸入、入、RCAR+L輸入、S/PDIF輸出甚至是3.5毫米耳機接口,而這一搭配勢必成為未來液晶顯示器的標準配置

15針D-Sub輸入接口

也叫VGA接口,CRT彩顯因為設計製造上的原因,只能接受模擬信號輸入,最基本的包含R\G\B\H\V(分別為紅、綠、藍、行、場)5個分量,不管以何種類型的接口接入,其信號中至少包含以上這5個分量。大多數PC機顯示卡最普遍的接口為D-15,即D形三排15針插口,其中有一些是無用的,連線使用的信號線上也是空缺的。除了這5個必不可少的分量外,最重要的是在96年以後的彩顯中還增加入DDC數據分量,用於讀取顯示器EPROM中記載的有關彩顯品牌、型號、生產日期、序列號、指標參數等信息內容,以實現WINDOWS所要求的PnP(即插即用)功能。

DVI數字輸入接口

DVI(Digital Visual Interface,數字視頻接口)是近年來隨著數位化顯示設備的發展而發展起來的一種顯示接口。普通的模擬RGB接口在顯示過程中,首先要在計算機的顯示卡中經過數字/模擬轉換,將數位訊號轉換為模擬信號傳輸到顯示設備中,而在數位化顯示設備中,又要經模擬/數字轉換將模擬信號轉換成數位訊號,然後顯示。在經過2次轉換後,不可避免地造成了一些信息的丟失,對圖像質量也有一定影響。而DVI接口中,計算機直接以數位訊號的方式將顯示信息傳送到顯示設備中,避免了2次轉換過程,因此從理論上講,採用DVI接口的顯示設備的圖像質量要更好。另外DVI接口實現了真正的即插即用和熱插拔,免除了在連線過程中需關閉計算機和顯示設備的麻煩。現在很多液晶顯示器都採用該接口,CRT顯示器使用DVI接口的比例比較少。

DVI全稱為DigitalVisualInterface,它是1999年由SiliconImage、Intel(英特爾)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同組成DDWG(DigitalDisplayWorkingGroup,數字顯示工作組)推出的接口標準。它是以SiliconImage公司的PanalLink接口技術為基礎,基於TMDS(TransitionMinimizedDifferentialSignaling,最小化傳輸差分信號)電子協定作為基本電氣連線。TMDS是一種微分信號機制,可以將象素數據編碼,並通過串列連線傳遞。顯示卡產生的數位訊號由傳送器按照TMDS協定編碼後通過TMDS通道傳送給接收器,經過解碼送給數字顯示設備。一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源,可以內建在顯示卡晶片中,也可以以附加晶片的形式出現在顯示卡PCB上;而接收器則是顯示器上的一塊電路,它可以接受數位訊號,將其解碼並傳遞到數字顯示電路中,通過這兩者,顯示卡發出的信號成為顯示器上的圖象。
目前的DVI接口分為兩種,一個是DVI-D接口,只能接收數位訊號,接口上只有3排8列共24個針腳,其中右上角的一個針腳為空。不兼容模擬信號。
另外一種則是DVI-I接口,可同時兼容模擬和數位訊號。兼容模擬信號並不意味著模擬信號的接口D-Sub接口可以連線在DVI-I接口上,而是必須通過一個轉換接頭才能使用,一般採用這種接口的顯示卡都會帶有相關的轉換接頭。
考慮到兼容性問題,目前顯示卡一般會採用DVI-I接口,這樣可以通過轉換接頭連線到普通的VGA接口。而帶有DVI接口的顯示器一般使用DVI-D接口,因為這樣的顯示器一般也帶有VGA接口,因此不需要帶有模擬信號的DVI-I接口。當然也有少數例外,有些顯示器只有DVI-I接口而沒有VGA接口。顯示設備採用DVI接口具有主要有以下兩大優點:
一、速度快
DVI傳輸的是數位訊號,數字圖像信息不需經過任何轉換,就會直接被傳送到顯示設備上,因此減少了數字→模擬→數字繁瑣的轉換過程,大大節省了時間,因此它的速度更快,有效消除拖影現象,而且使用DVI進行數據傳輸,信號沒有衰減,色彩更純淨,更逼真。
二、畫面清晰
計算機內部傳輸的是二進制的數位訊號,使用VGA接口連線液晶顯示器的話就需要先把信號通過顯示卡中的D/A(數字/模擬)轉換器轉變為R、G、B三原色信號和行、場同步信號,這些信號通過模擬信號線傳輸到液晶內部還需要相應的A/D(模擬/數字)轉換器將模擬信號再一次轉變成數位訊號才能在液晶上顯示出圖像來。在上述的D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到干擾,導致圖像出現失真甚至顯示錯誤,而DVI接口無需進行這些轉換,避免了信號的損失,使圖像的清晰度和細節表現力都得到了大大提高。
最後,DVI接口可以支持HDCP協定,為將來看帶著作權的高清視頻打下基礎。不過要想讓顯示卡支持HDCP,光有DVI接口是不行的,需要加裝專用的晶片,還要交納不斐的HDCP認證費,因此目前真正支持HDCP協定的顯示卡還不多。
HDCP是High-bandwidthDigitalContentProtection的縮寫,中文可稱作“HDCP數字內容保護”。HDCP技術是由好萊塢與半導體界巨人Intel合作發開,它可以實際運用在顯示卡、DVD播放機等傳輸端,以及顯示器、電視機、投影機的接收端之間。是高清電影、電視節目的重要反盜版技術,不支持HDCP協定的顯示器無法正常播放有著作權的高清節目。
DVD之後的高清電影節目採用了HDCP和AACS反盜版技術,藍光和HDDVD都使用了這種反盜版技術,高畫質電視(HDTV)也會使用。使用了HDCP和AACS反盜版技術後電影節目只能在支持HDCP的設備上正常播放,否則只能看到黑屏顯示或者低畫質顯示(清晰度大約只有正常的四分之一),也就便失去了高清的價值。其中AACS是加密技術,同時被用在HDDVD和藍光光碟當中,保護光碟中的視頻內容無法正常複製出來在其它地方播放。
而HDCP協定是用來防止視頻內容在傳輸的過程被完整的複製下來。這種技術並不是讓數字訊號無法被不合法的錄製下來,而是將數字訊號進行加密,讓不合法的錄製方法,無法達到原有的高解析度畫質。例如藍光影碟機在播放高清碟片時無法同時錄下清晰的節目,在計算機上播放碟片時無法清晰的錄製顯示器上的節目。HDCP從始到終都保護視頻信號,也就是說整套播放系統中每一個環節都必須支持HDCP協定,如果顯示器不支持HDCP協定,那么就無法正常播放高清節目,只能看到黑屏或者低畫質的節目。要支持HDCP協定,必須使用DVI、HDMI等數字視頻接口,傳統的VGA等模擬信號接口無法支持HDCP協定。當使用VGA等模擬信號接口時,畫面就會下降成為低畫質,或者提示無法播放,從而失去高清的意義,防止了盜版。需要說明的是,HDMI接口內嵌了HDCP協定,帶有HDMI接口的顯示器都支持HDCP協定。但是並不是帶DVI接口的液晶顯示器都支持HDCP協定,必須經過帶有相應硬體晶片,通過認證的顯示器才行。
在電腦平台上受到HDCP技術保護的數據內容在輸出時會由作業系統中的COPP驅動(認證輸出保護協定)首先驗證顯示卡,只有合法的顯示卡才能實現內容輸出,隨後要認證顯示設備的密鑰,只有符合HDCP要求的設備才可以最終顯示顯示卡傳送來的內容。HDCP傳輸過程中,傳送端和接受端都存儲一個可用密鑰集,這些密鑰都是秘密存儲,傳送端和接受端都根據密鑰進行加密解密運算,這樣的運算中還要加入一個特別的值KSV(視頻加密密鑰)。同時HDCP的每個設備會有一個唯一的KSV序列號,傳送端和接受端的密碼處理單元會核對對方的KSV值,以確保連線是合法的。HDCP的加密過程會對每個像素進行處理,使得畫面變得毫無規律、無法識別,只有確認同步後的傳送端和接受端才可能進行逆向處理,完成數據的還原。在解密過程中,HDCP系統會每2秒中進行一次連線確認,同時每128幀畫面進行一次傳送端和接受端同步識別碼,確保連線的同步。為了應對密鑰泄漏的情況,HDCP特別建立了“撤銷密鑰”機制。每個設備的密鑰集KSV值都是唯一的,HDCP系統會在收到KSV值後在撤銷列表中進行比較和查找,出現在列表中的KSV將被認做非法,導致認證過程的失敗。這裡的撤銷密鑰列表將包含在HDCP對應的多媒體數據中並將自動更新。
可見要想在計算機上播放有著作權的高清節目,不論是HDTV、藍光還是HDDVD碟片,都要求顯示器和顯示卡支持HDCP協定。不過廠商要為產品打上HDCP的Logo,則需要支付一定的認證費用,還要增加硬體晶片,顯然提高了成本,目前只有部分產品通過認證。由於高清節目會逐漸普及,HDCP已成定局,因此支持HDCP協定的設備也會越來越多。

HDMI

HDMIHDMI

英文全稱是“HighDefinitionMultimedia”,中文的意思是高清晰度多媒體接口。HDMI接口可以提供高達5Gbps的數據傳輸頻寬,可以傳送無壓縮的音頻信號及高解析度視頻信號。同時無需在信號傳送前進行數/模或者模/數轉換,可以保證最高質量的影音信號傳送。套用HDMI的好處是:只需要一條HDMI線,便可以同時傳送影音信號,而不像現在需要多條線材來連線;同時,由於無需進行數/模或者模/數轉換,能取得更高的音頻和視頻傳輸質量。對消費者而言,HDMI技術不僅能提供清晰的畫質,而且由於音頻/視頻採用同一電纜,大大簡化了家庭影院系統的安裝。HDMI接口支持HDCP協定,為收看有著作權的高清視頻打下基礎。
除了以上三種常見的接口外,還有一種ADC接口,是蘋果機顯示器的專用接口。最大的特點是數據線和電源線做在一起,這樣顯示器就只需一根線,滿足蘋果電腦清爽時尚的風格。
