功能介紹

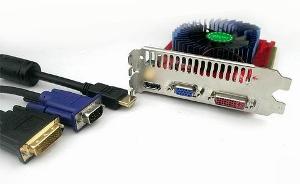

DVIDVI（Digital Visual Interface），即數字視頻接口。以Silicon Image公司的PanalLink接口技術為基礎，基於TMDS（Transition Minimized Differential Signaling，最小化傳輸差分信號）電子協定作為基本電氣連線。TMDS是一種微分信號機制，可以將象素數據編碼，並通過串列連線傳遞。顯示卡產生的數位訊號由傳送器按照TMDS協定編碼後通過TMDS通道傳送給接收器，經過解碼送給數字顯示設備。
一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯示卡晶片中，也可以以附加晶片的形式出現在顯示卡PCB上；而接收器則是顯示器上的一塊電路，它可以接受數位訊號，將其解碼並傳遞到數字顯示電路中，通過這兩者，顯示卡發出的信號成為顯示器上的圖象。
接口分類
一個是DVI-D接口，只能接收數位訊號，接口上只有3排8列共24個針腳，其中右上角的一個針腳為空。不兼容模擬信號。
另外一種則是DVI-I接口，可同時兼容模擬和數位訊號。兼容模擬信號並不意味著模擬信號的接口D-Sub接口可以連線在DVI-I接口上，而是必須通過一個轉換接頭才能使用，一般採用這種接口的顯示卡都會帶有相關的轉換接頭。

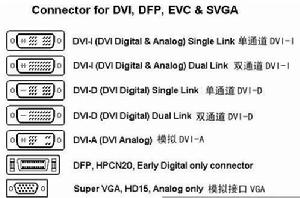

各種接口示意圖DVI信號，HDCP信號和HDMI 信號針對VGA信號而言，如果排除各種協定的話，信號通道本質是一致的，都是DVI信號。因此先介紹DVI信號的特點。
在模擬顯示方式中，將待顯示的數字R.G..B信號（8bit並行信號）在顯示卡中經過D/A轉換成模擬信號，傳輸後進入顯示器，經處理後驅動R.G..B電子槍，顯示到螢光屏上，整個過程是模擬的。而數字顯示方式不同，模擬的R.G.B信號到達顯示設備後（LCD 或DLP，PDP等）經過A/D處理，轉換為數位訊號，隨後由數位訊號在TFT LCD source driver中通過DAC轉換變成模擬信號控制液晶板透射或反射光線或DMD晶片反射光線或由電漿發光，達到顯示的效果。在這個過程中明顯地存在一個由數字→模擬→數字→模擬的轉換過程，信號損失較大（一次A/D，D/A過程將在頻譜上損失6dB，頻寬最大保留為像素時鐘的1/2），並且會存在諸如拖尾，模糊，重影等傳輸問題。 當前帶有數字接口的計算機顯示卡已經相當普遍，甚至筆記本電腦也配備了DVI接口，顯示設備中也是越來越多的設備帶有數位訊號接口，因此數字→數字方式的套用環境已經成熟。
DVI原理上是將待顯示的R.G.B數位訊號與H.V信號進行組合編碼，每個像素點按10bit的數位訊號按最小非歸零編碼方式進行並→串轉換，把編碼後的R.G..B數字串列碼流與像素時鐘等4個信號按照平衡方式進行傳輸，其每路碼流速率為原像素點時鐘的10倍，以1024×768×70的解析度為例，碼流時鐘為70Mbps×10，折合為0.7Gbps。一般DVI1.0的碼流在0.24Gbps到1.65Gbps之間。
DVI有DVI1.0和DVI2.0兩種標準，其中DVI1.0僅用了其中的一組信號傳輸信道，傳輸圖像的最高像素時鐘為165M（1600RGB*1200@60Hz，UXGA），信道中的最高信號傳輸碼流為1.65Gbps。DVI2.0則用了全部的兩組信號傳輸信道，傳輸圖像的最高像素時鐘為330M，每組信道中的最高信號傳輸碼流也為1.65Gbps。在顯示設備中，目前還沒有DVI2.0的套用，因此本文所討論的DVI都是指DVI1.0標準。
HDMI對DVI的影響

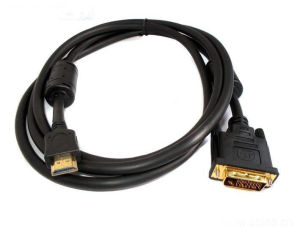

DVIHDMI是基於DVI（Digital Visual Interface）制定的，是High Definition Multimedia Interface（高分數字多媒體接口）的簡稱，可以看作是DVI的強化與延伸，兩者可以兼容。HDMI在保證高品質的情況下能夠以數碼形式傳輸未經壓縮的高解析度視頻和多聲道音頻數據。HDMI可以支持所有的ATSC HDTV標準，不僅能夠滿足目前最高畫質1080p的解析度，還可以支持DVD Audio等最先進的數字音頻格式，支持八聲道96kHz或立體聲192kHz數碼音頻傳遞，而且只用一條HDMI線連線，可以用於免除數碼音頻接線。與此同時HDMI標準所具備的額外擴展空間，它允許套用在日後升級的音頻或視頻的格式中。與DVI相比HDMI接口的體積更小而且支持同時傳輸音頻及視頻信號。
HDMI與現有同屬數字接口的DVI相比，HDMI最大的改變在於集成了視頻和音頻傳輸，並且接口體積小，其靈活性和方便性較有優勢，HDMI接口只用一條線就解決了兩種輸出，將大大簡化設備的連線，讓桌面更加整潔。
附文
DVIDVI檔案（device independent）為TeX電子排版系統的輸出檔案。
七十年代末，Donald E. Knuth（高德納） 在看到其多卷巨著“The Art of Computer Programming”第二卷的校樣時，對由計算機排版的校樣的低質量感到無法忍受。因此決定自己來開發一個高質量的計算機排版系統，這樣就有了TeX 。TeX 的輸出檔案稱為 DVI 檔案，即是“Device Independent”。一旦 TeX 處理了你的檔案，你所得到的 DVI 檔案就可以被送到任何輸出設備如印表機，螢幕等並且總會得到相同的結果，而這與這些輸出設備的限制沒有任何關係。這說明 DVI 檔案中所有的元素，從頁面設定到文本中字元的位置都被固定，不能更改。
