氣體回收系統系統特點:◇工藝流程簡單,操作方便,自動化程度高。 ◇設備使用壽命10年以上,活性炭纖維的更換周期為1-3年。 本裝置的設計運行壽命是10年以上,活性炭纖維的更換周期為1-3年。

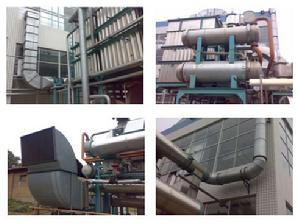

氣體回收系統氣體回收系統
氣體回收系統氫氣回收裝置
氣體回收裝置是對氫氣氬氣氦氣進行回收再利用。採用該系列裝置是一項降低生產成本,節約能源,提高經濟效益的有力措施。

概述

氫氣回收裝置主要用於鎢鉬行業還原工序排出的廢氫,收集廢氫後進入預處理系統,經增壓後由冷卻器冷卻,汽水他離器分離水份,然後進入純化裝置主體部分,對氫氣進行精製處理,經處理後的氫氣中含氧量≤5ppm,H2O≤10ppm,N2≤900ppm。氫氣回收裝置分為中壓回收和常壓回收,中壓回收氫氣的增壓由壓縮機進行,而常壓回收則由羅茨風機來完成。

氬氣回收純化裝置是對區熔單晶矽爐排出的氬氣進行回收處理,通過膜片壓縮機穩壓器進入氬氣純化裝置主體部分進行純化處理,使氬氣純度達到99.999%以上,該純化裝置參見氣體純化裝置內容。

氦氣回收裝置一般按照用戶要求,以非標準型號提供,其純度為99.999%以上。

活性炭纖維(ACF)有機氣體吸附回收系統

印刷、塗布、複合、石油化工、製藥、電子元件等生產過程中,大量排放各種高濃度的有機廢氣,不僅造成了環境污染,同時浪費了大量寶貴的資源。北京偉伯康科技發展有限公司致力於環保產品的研製開發,引進先進的國外技術,生產研製出新一代的高科技環保系統——活性炭纖維(ACF)有機氣體吸附回收系統。

該系統使用優質不鏽鋼材質為箱體,利用活性炭纖維耐吸附、易脫附的物理特性做介質,採用水蒸氣為脫附劑,將吸附在活性炭纖維中的有機溶劑脫附帶入冷凝罐。經過冷凝,將有機溶劑和水蒸汽的混合物被冷凝下來流入分層槽,通過重力沉降分離,達到氣體溶劑回收的目的。分離後的水排放至廠方化學污水系統,集中處理後排放。系統運行過程中所有的動作切換,均由自動控制系統完成。

氣體回收系統氣體回收系統
系統特點:
工藝流程簡單,操作方便,自動化程度高。
◇吸附容量大,吸附再生速度快,吸附效率高,回收率高。
◇設備結構緊湊,占地面積小。
◇有卓越的安全性能,適用於易燃易爆場所。
性能穩定,設備運行環境為常壓,能耗小,運行成本低。
◇設備操作彈性大,可承受較高的溫度、壓力、風量、濃度的波動。
◇投資回報期短,通常一年內可回收投資成本。
◇設備使用壽命10年以上,活性炭纖維的更換周期為1-3年。
適用有機物種類:
烴類:苯、甲苯、二甲苯、正乙烷、石腦油、護膜揮髮油、環乙烷、甲基環乙烷、二氧雜環乙烷、稀釋劑、汽
油等。
鹵烴:三氯乙烯、全氯乙烯、二氧乙烷、二氯甲烷、三氯苯、三氯甲烷、四氯化碳、氟利昂類等。
酮類:丙酮、MEK(甲乙酮)、MIBK(甲基異丁[甲基]酮)、環己酮等。
醚類:甲醚、乙醚、甲乙醚、THF(四氫呋喃)、甲基溶纖劑等。
醇醛類:甲醇、乙醇、異丙醇、丁醇、甲醛、乙醛、糠醛等。
氯乙烯、丙烯酸、醋酸乙烯等。

吸附回收過程簡介:
吸附系統可分為2-5個吸附室,由程式自動進行控制,自動切換,交替進行吸附解吸(乾燥)等工藝過程。排放的廢氣經過排氣管道,簡易除塵處理後進入吸附器室進行吸附。吸附一定數量有機物的活性炭纖維,用水蒸汽進行解吸,解吸出的有機物和水蒸氣一起進入冷凝器中,經冷凝的有機物和水進入分層槽直接回收,經重力分層,上層的有機物自動溢流至儲槽進行回收,下層的冷凝水排入廢水處理系統,對溶於水的有機物則可以需進一步處理回收。此種循環連續運行。系統運行過程中所有的動作切換,均由PLC系統自動完成,整個系統無人值守。
回收過程圖解:

氣體回收系統氣體回收系統

效益分析:
凹版印刷機為例,一般單台印刷機的排風量約為2-3萬m3/天,每天排放溶劑約1噸。按每月回收30噸的溶劑來計算,電費,定期更換碳纖維的分攤費用等約占1/3,即可以獲得2/3的純利。本裝置的設計運行壽命是10年以上,活性炭纖維的更換周期為1-3年。因而不僅具有很好的環境效益,而且還具有顯著的經濟效益。典型投資回報周期為10-18個月,具體視回收氣體種類,數量和濃度而異。
