SF6氣體回收淨化充放裝置

SF6氣體回收淨化充放裝置是用於SF6氣體絕緣電器設備的製造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF6氣體，並從使用或試驗的電器中回收SF6氣體,同時進行淨化處理壓縮貯存到貯罐。

產品概述

回收裝置適用SF6電器及GIS組合電器等。
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、淨化系統、氣體貯存系統組成，具有如下主要功能：
1、對裝置本機以及電器設備抽真空和真空度的測量；
2、對電器設備中的氣體進行回收；
3、對回收和回充的SF6氣體進行乾燥、淨化處理；
4、對SF6電器進行充氣；
5、對電器中SF6氣體進行壓縮貯存。

產品特點

（1）設計先進，功能齊全，結構合理，操作簡潔明了。
（2）壓縮系統：採用SF6壓縮機，無泄漏。
（3）抽真空系統採用雙級旋片式真空泵，在系統中設有自動防止返回油裝置。
（4）淨化系統採用日本CKD公司原理過濾器，過濾器採用電加熱及內裝高效吸附劑，淨化效果更顯著(無需頻繁更換吸附劑)。
（5）裝置電氣系統三相電源自動確認、斷相自動保護。
（6）裝置控制系統採用最新技術的SF6專用閥門
（7）貯存系統按用戶要求配置350KG貯液罐。
（8）設備採用移動式。

主要技術指標

（1）型式：移動式、製冷式
（2）工作原理
a、使用壓縮機壓力—冷凍液化SF6氣體。
b、乾燥器輔助氣體回收和回充。
c、充氣時經緩衝氣化充入（可加熱）。
（3）工作環境溫度： -10℃（-30可選）--- +40℃
（4）主要性能及技術參數

型 式		冷凍液化,風冷,手推移動式
工作環境溫度		-10℃—40℃
充氣	初壓力(Pa)	≤133
	終壓力(MPa)	0.7
	1m容積所需時間(h/m)	≤0.2
極限真空(Pa)		≤400
真空保持從133Pa經24小時上升值(Pa)		≤400
年 泄 漏 率		≤0.5%
回收後SF6 氣體純度	水分(PPM/V)	≤60
	油分(PPM/W)	≤10
	微塵	≤1微米
乾燥過濾器再生方式		真空再生加熱活化處理
裝置貯罐最高設計壓力		5MPa
貯罐容積		350KG
裝置總功率		<18KW

工作流程說明

1、SF6氣體的回收

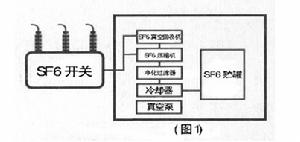

當SF6從一個氣室中抽出時，氣體便自動地流經淨化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。（見圖1）
2、SF6開關抽真空

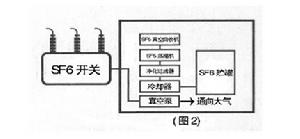

使用真空泵把電器開關中的氣體可以抽除，真空泵的出口通向大
氣。（見圖2）

產品配置

1、SF6壓縮機要求：CA-0400封閉壓縮機（美國EMERSON公司copeland產品）
a：理論排氣量：1-22m3/h

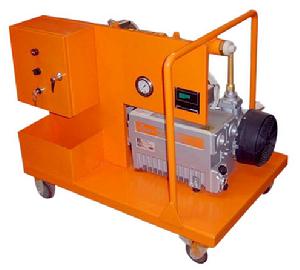

HDQC-60 SF6氣體抽真空裝置

b：最大排氣壓力：2.5Mpa
c：最小吸氣壓力：50Kpa
d：最大吸氣壓力：0.35~0.8 Mpa
e：功率：3KW
f：電源：380V 50HZ
2、真空泵採用：雙級旋片式真空泵（2X-15A）
a：真空泵採用風冷式
b：抽真空速率15L/s
c：極限真空度0.06pa
d：功率2KW
3、SF6制冷機組的要求：法國MANEURCP主機2.32KW 3HP
4、過濾系統（淨化系統）：採用日本CKD原理，過濾器雙級過濾，真空活化自再生處理）
5、接頭：VK/F-02/20
6、安全閥：A21H
7、閥門: DN15—13.5MPa
8、貯液罐：400L，最高壓力3.8Mpa
9、壓力表：TECSIS 德國1413 / 熱偶真空計
10、液化器：加熱
11、油氣分離器：
12、再生乾燥過濾器：
13、高壓軟管 5米/3M二根
14、氣瓶接口一個
15、長度為10m的動力電纜（三相）
