擴展插槽是主機板上用於固定擴展卡並將其連線到系統匯流排上的插槽，也叫擴展槽、擴充插槽。擴展槽是一種添加或增強電腦特性及功能的方法。例如，不滿意主機板整合顯示卡的性能，可以添加獨立顯示卡以增強顯示性能；不滿意板載音效卡的音質，可以添加獨立音效卡以增強音效；不支持USB2.0或IEEE1394的主機板可以通過添加相應的USB2.0擴展卡或IEEE1394擴展卡以獲得該功能等。
概述
目前擴展插槽的種類主要有ISA，PCI，AGP，CNR，AMR，ACR，PCI Express和比較少見的WI-FI，VXB，以及筆記本電腦用的PCMCIA、Mini PCI等。歷史上出現過，早已經被淘汰掉的還有MCA插槽，EISA插槽以及VESA插槽等等。目前主流擴展插槽是PCI和PCI Express插槽。
在選購主機板產品時，擴展插槽的種類和數量的多少是決定購買的一個重要指標。有多種類型和足夠數量的擴展插槽就意味著今後有足夠的可升級性和設備擴展性，反之則會在今後的升級和設備擴展方面碰到巨大的障礙。這點對初學者尤其重要。例如不滿意整合主機板的遊戲性能想升級為獨立顯示卡卻發現主機板上沒有AGP插槽；想添加一塊視頻採集卡卻發現使用的PCI插槽都已插滿等等。但擴展插槽也並非越多越好，過多的插槽會導致主機板成本上升從而加大用戶的購買成本，而且過多的插槽對許多用戶而言並沒有作用，例如一台只需要做文本處理和上網的辦公電腦卻配有6個PCI插槽而且配有獨立顯示卡，就是一種典型的資源浪費，這種類型的電腦只用整合型的Micro ATX主機板就能完全滿足使用要求。所以在具體產品的選購上要根據自己的需要來選購，符合自己的才是最好的。
ISA插槽
ISA插槽是基於ISA匯流排（Industrial Standard Architecture，工業標準結構匯流排）的擴展插槽，其顏色一般為黑色，比PCI接口插槽要長些，位於主機板的最下端。其工作頻率為8MHz左右，為16位插槽，最大傳輸率16MB/sec，可插接顯示卡，音效卡，網卡已及所謂的多功能接口卡等擴展插卡。其缺點是CPU資源占用太高，數據傳輸頻寬太小，是已經被淘汰的插槽接口。目前還能在許多老主機板上看到ISA插槽，現在新出品的主機板上已經幾乎看不到ISA插槽的身影了，但也有例外，某些品牌的845E主機板甚至875P主機板上都還帶有ISA插槽，估計是為了滿足某些特殊用戶的需求。

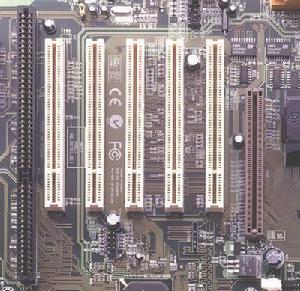

擴展插槽上圖中左側最長的插槽為ISA插槽（黑色），中間白色的為PCI插槽，右邊棕色的插槽為AGP插槽。
PCI插槽
PCI插槽是基於PCI局部匯流排（Pedpherd Component Interconnect，周邊元件擴展接口）的擴展插槽，其顏色一般為乳白色，位於主機板上AGP插槽的下方，ISA插槽的上方。其位寬為32位或64位，工作頻率為33MHz，最大數據傳輸率為133MB/sec（32位）和266MB/sec（64位）。可插接顯示卡、音效卡、網卡、內置Modem、內置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、電視卡、視頻採集卡以及其它種類繁多的擴展卡。PCI插槽是主機板的主要擴展插槽，通過插接不同的擴展卡可以獲得目前電腦能實現的幾乎所有外接功能。
擴展插槽上圖中左側最長的插槽為ISA插槽（黑色），中間白色的為PCI插槽，右邊棕色的插槽為AGP插槽。
AGP插槽
AGP（Accelerated Graphics Port）是在PCI匯流排基礎上發展起來的，主要針對圖形顯示方面進行最佳化，專門用於圖形顯示卡。AGP標準也經過了幾年的發展，從最初的AGP 1.0、AGP2.0 ，發展到現在的AGP 3.0，如果按倍速來區分的話，主要經歷了AGP 1X、AGP 2X、AGP 4X、AGP PRO，最高版本就是AGP 3.0，即AGP 8X。AGP 8X的傳輸速率可達到2.1GB/s，是AGP 4X傳輸速度的兩倍。AGP插槽通常都是棕色，還有一點需要注意的是它不與PCI、ISA插槽處於同一水平位置，而是內進一些，這使得PCI、ISA卡不可能插得進去當然AGP插槽結構也與PCI、ISA完全不同，根本不可能插錯的。隨著顯示卡速度的提高，AGP插槽已經不能滿足顯示卡傳輸數據的速度，目前AGP顯示卡已經逐漸淘汰，取代它的是PCI Express插槽。
擴展插槽上圖中左側最長的插槽為ISA插槽（黑色），中間白色的為PCI插槽，右邊棕色的插槽為AGP插槽。

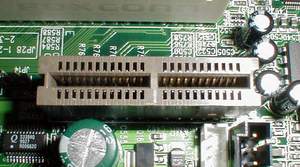

AMR插槽
AMR插槽 CNR插槽
CNR插槽ACR插槽
ACR是Advanced CommuniATIon Riser（高級通訊插卡）的縮寫，它是VIA（威盛）公司為了與英特爾的AMR相抗衡而聯合AMD、3Com、Lucent（朗訊）、Motorola（摩托羅拉）、NVIDIA、Texas Instruments等世界著名廠商於2001年6月推出的一項開放性行業技術標準，其目的也上為了拓展AMR在網路通訊方面的功能。ACR不但能夠與AMR規範完全兼容，而且定義了一個非常完善的網路與通訊的標準接口。ACR插卡可以提供諸如Modem、LAN（區域網路）、Home PNA、寬頻網（ADSL、Cable Modem）、無線網路和多聲道音效處理等功能。ACR插槽大多都設計放在原來ISA插槽的地方。ACR插槽採用120針腳設計，兼容普通的PCI插槽，但方向正好與之相反，這樣可以保證兩種類型的插卡不會混淆。管ACR和CNR標準都包含了AMR標準的全部內容，但這兩者並不兼容，甚至可以說是互相排斥（這也是市場競爭的惡果）。兩者最明顯的差別是，CNR放棄了原有的基礎架構，即放棄了對AMR標準的兼容，而ACR標準在增加了眾多新功能的同時保留了與AMR的兼容性。但與CNR一樣，市場對ACR的支持度不夠，相應的產品很少，所以大多數主機板上的ACR插槽也成了無用的擺設。

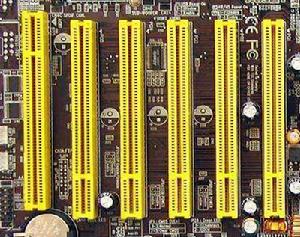

擴展插槽上圖中最左側的插槽為ACR插槽，注意其與右側5個PCI插槽的區別。
Mini PCI插槽
Mini PCI插槽也同樣是在PCI的基礎上發展起來的，最初是套用於筆記本，現在不少台式機也配備了Mini PCI插槽。Mini PCI的定義與PCI基本上一致，只是在外型上進行了微縮。目前使用Mini PCI插槽的主要有內置的無線網卡、Modem＋網卡、電視卡以及一些多功能擴展卡等硬體設備。
Mini PCI插槽PCI Express插槽
PCI-Express是最新的匯流排和接口標準，它原來的名稱為“3GIO”，是由英特爾提出的，很明顯英特爾的意思是它代表著下一代I/O接口標準。交由PCI-SIG（PCI特殊興趣組織）認證發布後才改名為“PCI-Express”。這個新標準將全面取代現行的PCI和AGP，最終實現匯流排標準的統一。它的主要優勢就是數據傳輸速率高，目前最高可達到10GB/s以上，而且還有相當大的發展潛力。PCI Express也有多種規格，從PCI Express 1X到PCI Express 16X，能滿足現在和將來一定時間內出現的低速設備和高速設備的需求。能支持PCI Express的主要是英特爾的i915和i925系列晶片組。當然要實現全面取代PCI和AGP也需要一個相當長的過程，就象當初PCI取代ISA一樣，都會有個過渡的過程。

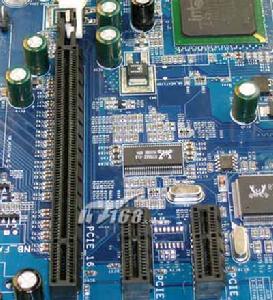

擴展插槽PCI Express（以下簡稱PCI-E）採用了目前業內流行的點對點串列連線，比起PCI以及更早期的計算機匯流排的共享並行架構，每個設備都有自己的專用連線，不需要向整個匯流排請求頻寬，而且可以把數據傳輸率提高到一個很高的頻率，達到PCI所不能提供的高頻寬。相對於傳統PCI匯流排在單一時間周期內只能實現單向傳輸，PCI-E的雙單工連線能提供更高的傳輸速率和質量，它們之間的差異跟半雙工和全雙工類似。

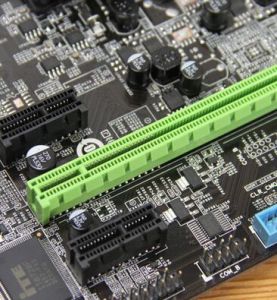

PCI-E的接口根據匯流排位寬不同而有所差異，包括X1、X4、X8以及X16，而X2模式將用於內部接口而非插槽模式。PCI-E規格從1條通道連線到32條通道連線，有非常強的伸縮性，以滿足不同系統設備對數據傳輸頻寬不同的需求。此外，較短的PCI-E卡可以插入較長的PCI-E插槽中使用，PCI-E接口還能夠支持熱拔插，這也是個不小的飛躍。PCI-E X1的250MB/秒傳輸速度已經可以滿足主流聲效晶片、網卡晶片和存儲設備對數據傳輸頻寬的需求，但是遠遠無法滿足圖形晶片對數據傳輸頻寬的需求。 因此，用於取代AGP接口的PCI-E接口位寬為X16，能夠提供5GB/s的頻寬，即便有編碼上的損耗但仍能夠提供約為4GB/s左右的實際頻寬，遠遠超過AGP 8X的2.1GB/s的頻寬。
儘管PCI-E技術規格允許實現X1（250MB/秒），X2，X4，X8，X12，X16和X32通道規格，但是依目前形式來看，PCI-E X1和PCI-E X16已成為PCI-E主流規格，同時很多晶片組廠商在南橋晶片當中添加對PCI-E X1的支持，在北橋晶片當中添加對PCI-E X16的支持。除去提供極高數據傳輸頻寬之外，PCI-E因為採用串列數據包方式傳遞數據，所以PCI-E接口每個針腳可以獲得比傳統I/O標準更多的頻寬，這樣就可以降低PCI-E設備生產成本和體積。另外，PCI-E也支持高階電源管理，支持熱插拔，支持數據同步傳輸，為優先傳輸數據進行頻寬最佳化。
