簡介
南橋晶片作用
南橋晶片負責I/O匯流排之間的通信，如PCI匯流排、USB、LAN、ATA、SATA、音頻控制器、鍵盤控制器、實時時鐘控制器、高級電源管理等，這些技術一般相對來說比較穩定，所以不同晶片組中可能南橋晶片是一樣的，不同的只是北橋晶片。所以現在主機板晶片組中北橋晶片的數量要遠遠多於南橋晶片。例如早期英特爾不同架構的晶片組Socket 7的430TX和Slot 1的440LX其南橋晶片都採用82317AB，而近兩年的晶片組Intel945系列晶片組都採用ICH7或者ICH7R南橋晶片，但也能搭配ICH6南橋晶片。更有甚者，有些主機板廠家生產的少數產品採用的南北橋是不同晶片組公司的產品。例如以前升技的KG7－RAID主機板，北橋採用了AMD 760，南橋則是VIA 686B。

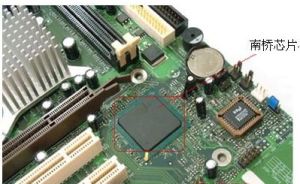

不同的南橋晶片可以搭配不同的北橋晶片，雖然其中存在一定的對應關係，但是只要連線匯流排相符並且針腳兼容，主機板廠商完全可以隨意選擇。最明顯的例子莫過於AMD-ATI晶片組，其北橋晶片既可以搭配自家的南橋晶片，也可以使用ULI或者VIA的南橋晶片。此外，很多典型晶片組也可以使用不同的南橋。譬如當年Intel 845E既可以搭配ICH2也可以搭配ICH4，即便是如今P695主機板大量採用的ICH8南橋，也存在不同版本的區別，從而表現出明顯的功能差異。南橋晶片的發展方向主要是集成更多的功能，例如網卡、RAID、IEEE 1394、甚至WI-FI無線網路等等。南橋晶片（South Bridge）是主機板晶片組中除了北橋晶片以外最重要的組成部分，一般位於主機板上離CPU插槽較遠的下方，PCI插槽的附近，這種布局是考慮到它所連線的I/O匯流排較多，離處理器遠一點有利於布線，而且更加容易實現信號線等長的布線原則。相對於北橋晶片來說，南橋晶片數據處理量並不算大，所以南橋晶片一般都不必採取主動散熱，有時甚至連散熱片都不需要。
發展簡史
AMD晶片組的前身是ATI晶片組。早在2006年，AMD在正式收購ATI後，就開始把部份ATI晶片組產品改以AMD品牌上市，包括AMD平台用CrossFire晶片組RD580、RD550及RD480，並且，AMD從併購ATI之後所推出的晶片組產品也不會再使用ATI品牌，只有顯示卡則仍會保持以ATI品牌命名。值得注意的是，在併購之前，ATI的主機板晶片組市場占有率都不是很高，在被併購之後，其晶片組市場占有率一直穩步提高，如之前大紅大火的RS690G系列晶片組，和現在大紅大火的7系列晶片組都是併購之後推出的產品。
ATI（AMD晶片組事業部前身）在2001年開始進入南橋晶片市場，它們第一批上市的晶片組產品ATi-S4/S5/S6規格和市場同類產品相比要落後很多：S4支持AC97音效、ATA66/S5支援AC97、ATA100/S6支援3D音效、USB2.0、內置網路卡等……，南橋規格上的落後使得ATI早期的晶片組不得不採用其他公司的南橋晶片組，例如宇力電子ULI當年的M1575。
ATI南橋晶片組真正獲得高速發展是從SB600開始，SB400將通過兩條PCI-E匯流排與北橋相連，可以支持8個USB2.0接口，4個SATA150接口、可支持串列硬碟之餘還提供了支持RAID0,1功能，4個ATA-133驅動器。此外SB400可支持7條PCI擴展插槽，具備5.1/7.1聲道的AC'97高清晰音效輸出能力。除此之外，SB400並沒有什麼值得關注的亮點，它甚至沒有整合網路控制器。
ATI宣稱整合Gigabit網路功能與通過PCIExpress匯流排實現Gigabit網路功能相比，無論從性能或成本上都不占優勢。RX480/RS480晶片組跟Intel925X一樣，只要是GigabitLAN都是走PCI-Expree匯流排，那么走PCIExpress有什麼好處，它最大好處就是可以達到500MB/s的傳輸頻寬，在傳輸效能上比走PCI還要更快更有效率。PCIExpressGigabit網路功能為每個設備提供雙向500MB/s總頻寬，Gigabit或10/100乙太網都可以通過北橋或南橋的PCIExpress匯流排來提供支持，這樣可以允許廠商根據產品定位需要來提供高性能或廉價的網路功能。
與前作SB400相比，SB450最大的改進就是將AC97設備升級為Azaliacodec，這與Intel倡導的多媒體娛樂技術又再次融合起來。Azaliacodec又稱HD音樂，最初是由Intel開發者論壇所開發，期望能夠取帶老態的AC97規格並提供更具彈性、且節省成本的真實高階音效內建解決方案。Azalia結構能夠在192KHz/32位元下，傳輸高達8通道的聲音串流；而AC’97隻能支援48KHz/20位元下的6通道。增大的頻寬將帶給使用者在面對任何挑剔的音樂功能時，體驗無故障的音樂經歷。
存儲方面，SB450可以提供2個PATA通道，支持4個PATA設備。SB450支持2個SATA接口，速度1.5GHz，仍然不能支持SATA2，RAID支持最為常用的0和1模式。
SB450支持8個USB2.0接口，在本次測試的產品都外置4個USB2.0接口，主機板提供4個USB2.0外接接口的跳線。和上一代南橋晶片SB400一樣，比較遺憾的是SB450沒有集成網卡，因此主機板必須集成完整的網卡晶片。
ATISB600可以說是ATI南橋發展史上最成功的南橋晶片，這和競爭對手NVIDIA收購ATI南橋晶片合作夥伴ULI有很大關係：
ATI在晶片組發展上走捷徑，先發展北橋晶片然後再慢慢研製南橋，這樣導致ATi晶片組一般給人的印象都是北橋晶片不錯，尤其在繪圖性能上更是表現突出，但南橋則問題多多，規格落後，因此只能使用在低端入門級的產品上，高端主流市場的產品都委託給當時的ULi公司來設計。ATI不遵循這個規律發展晶片組的劣勢隨著NVIDIA收購ULi的結束開始顯現出來，NVIDIA內部完成對ULi的收購後就開始切斷對ATi的南橋供應，一時間ATi高端的RD580、RD480等北橋晶片成了孤鳥，沒有任何相應的南橋來搭配。SB600南橋是ATi自主設計用來替代ULiM1575的高規格南橋，可以說是在NVIDIA收購ULI之後狙擊下的產物。
SB600相對ATi以前的產品來說最大的改進在於磁碟性能，在SB400南橋上最為人詬病是USB性能，SB450是在修正了SB400一些BUG基礎上加入了HDA音效，磁碟性能還是維持在SB400的1.5GbpsSATAx4上。因此SB600針對磁碟性能進行了改進，添加了AHCI接口，使得使用該接口的NCQ技術硬碟可以得到支持，另外SATA接口的傳輸速率由原來的1.5Gbps提升到3.0Gbps，支持RAID0，1，10。IDE減少為1個Channel，USB接口數量提高到10個。
基本分類
Intel南橋晶片
南橋晶片與ICH5一樣，ICH6分兩個型號：ICH6R和ICH6，兩者的主要區別是在支持磁碟陣列功能之上。其中ICH6R除了像ICH5R支持目前常見的RAID 0和RAID 1磁碟陣列功能之外，還增加了一個稱為“Matrix RAID”的磁碟陣列模式。所謂Matrix RAID更像是一種RAID 1.5模式，即以犧牲25％的容量達到RAID 0+1的穩定性和數據安全性。在整合度方面，ICH6也是史無前例的。4個Serial ATA通道、1個並行ATA接口、4個PCI Express x1擴展設備、整合千兆網路與8個USB 2.0接口等等。為了加強Serial ATA功能，Intel大膽地捨去一個並行ATA接口，也就是說用戶最多只能安裝一個IDE硬碟和一個IDE光碟機，除非採用額外的IDE控制卡。

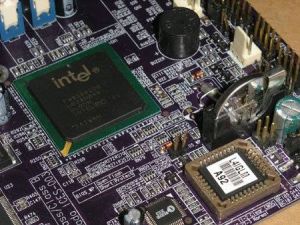

ntel的ICH6南橋晶片
音頻功能則是ICH6的一個亮點，集成在ICH6南橋晶片中的Azalia控制器採用全新的Azalia Link（以往AC’97使用的是AC-Link）與外部的諸多Codec（數據信號轉換解碼器）相連，連線頻寬提升到一個相當高的層次，僅僅單通道輸入頻寬就達到24MB/s，而AC-Link的總頻寬僅僅為11.5MB/s。此外Azalia Link支持多通道的輸入輸出，由廠商根據需求自行使用相應的模式，最高可達7.1聲道。
2．Intel ICH7與ICH8
ICH7南橋晶片無前例地衍生出總共5個版本，分別為ICH7、ICH7DH、ICH7DO、ICH7DE及ICH7R，其中ICH7為標準型，ICH7DH針對數字家庭娛樂電腦，ICH7DO針對商業用途，ICH7DE針對電腦遊戲玩家，ICH7R則是支持RAID 0/1/5/1+0磁碟陣列功能的版本。
在整合度方面，ICH7是史無前例的。所有的ICH7南橋都支持4個Serial ATA通道，這意味著用戶在使用Serial ATA串列硬碟時將更為自由，為組建RAID磁碟列陣奠定了基礎。更為重要的是，今後光存儲設備也可能轉向Serial ATA接口，因此這一改進設計顯得很有必要。ICH7在對待並行ATA接口方面的態度也讓人感到較為欣慰，它並非徹底拋棄並行ATA，而是保留一個並行ATA接口，允許用戶接駁兩個並行ATA設備。
Intel的ICH7南橋晶片
新時代的晶片組會以PCI Express作為一個重點，而PCI Express並非是高性能顯示卡的專利，它甚至可以取代現有的PCI接口。ICH7標準版具備4個PCI Express Lanes，也就是說可以最多提供4個 PCI Express x1接口，而其它四個加強版都提供6個PCI Express Lanes，甚至有望出現頻寬更高的PCI Express x4接口，此時在配備千兆網卡、Ultra320 SCSI控制卡等設備時會發揮一定的優勢。ICH8是ICH7的改進版。除了USB接口由8個增至10個、SATA-II接口由4個增至6個、首次內建千兆乙太網控制器、支持6個PCI-E x1、開始支持主動管理技術（IAMT）和靜音系統技術外，最大的改變便是全面了取消對AC97音頻技術的支持，轉而只保留高清音頻(HDA)輸出，同時不再提供PATA用的IDE接口，強制進入SATA時代。ICH8分為四個不同的版本，分別是低端版ICH8、主流版ICH8-R、數字企業版ICH8-DO和數字家庭版ICH8-DH，其中與P965搭配的是ICH8R和ICH8-DH，二者的主要區別是前者支持新版的Intel矩陣存儲技術(MST)。MST技術可提供兩個外置3Gbps eSATA接口，從而將SATA接口數量增至6個，支持AHCI和RAID 0/1/5/10等模式。
3．獨特的RAID模式
Matrix RAID磁碟陣列模式是Intel所推出的全新的RAID方式。在過去，一般的ATA RAID控制晶片所能提供的多半僅限於RAID 0、RAID 1或RAID 0+1三種，RAID 0提供性能，而RAID 1提供數據安全性。要兼顧效能及安全性，就要採用RAID 0+1，但這需要4塊硬碟，而且會浪費一半的硬碟空間。而Matrix RAID模式可以只使用兩顆硬碟就能建立出RAID 0+1的環境。假設現在有兩個80GB的硬碟，我們可以將兩個硬碟的前40GB組成80GB的邏輯分割區，然後剩下兩個40GB區塊組成一個40GB的數據備分分割區。面對需要高性能、而不需要安全性的套用，就可以安裝在RAID 0分割區，而需要安全性備分的數據，則可安裝在RAID 1分割區。換言之，使用者得到的總硬碟空間是120GB，和傳統的RAID 0+1相比，容量使用的效率依舊很高，而且在容量配置上有著更高的彈性。
4．iAMT技術備受爭議
iAMT（Intel Active ManagementTechnology）遠端管理技術早在去年的IDF秋季論壇就已經曝光，不過當時認為這會首先集成於Intel的雙核心處理器中。然而Intel隨後顯然改變了計畫，將這項技術轉移到ICH7南橋晶片中，不過只有ICH7 DO與DE版支持，標準版ICH7以及ICH7R和ICH7DE都暫時不支持iAMT技術。
其實iAMT技術原本僅僅用於伺服器領域，它允許使用者運用全新的管理功能來維護其聯網電腦，即便電腦是在尚未登錄或關機的狀態下也能發揮作用。這套技術能防止使用者刪除關鍵的數據資料，並提供遠端遙控與防病毒等功能，以提供完善的資產保護機制。無論開關機都可以進行軟硬體檢查、遠端更新BIOS。對企業用戶而言，這將大幅降低MIS管理成本。不過並不是所有人都歡迎這項技術，因為一旦iAMT技術在所有的PC中得到普及，那么區域網路中終端用戶的許可權將變得越來越小，甚至無法管理本地硬碟。此外，iAMT技術對於那些專門開發系統管理軟體的公司來說確實是一個巨大的打擊，iAMT強大的技術以及Intel業界龍頭的金字招牌將肯定吸引大批量的企業用戶。
VIA南橋晶片
晶片組是VIA 最主要的業務，其市場占有率相當高，同時涉足Intel與AMD的平台。也正是因為這些原因，VIA南橋晶片的發展相當快，而回顧歷代VIA南橋晶片自然是全面了解VIA晶片組的捷徑。
1．最經典的VT686B
值得回味的VT686B南橋晶片
VT686B另一個重大創舉便是其HDIT結構體系標準。在管腳的數目上，VT686B與686A完全一樣，生產該晶片的任務完全可以在原有的686A生產線上完成，成本不會比686A提高多少，可以保證其在價格上的優勢，這也是該晶片一經推出就廣受主機板廠商擁護的重要原因之一。此外，686A和686B允許廠家根據其產品定位，自行決定是否打開其AC97、MC97的全部或者部分功能，更為靈活。VIA的這種設計一直延續至今，因此VT686B功不可抹。
2．VT823X系列南橋晶片
VT8231的壽命並不長，但是它卻是如今VT823X系列南橋晶片的雛形。從VT686B升級到VT8231之後，這款南橋晶片去除了I/O控制器與硬體監控功能，從而得以將網卡集成。更為重要的是，VT8231這次V-Link技術，與北橋晶片的頻寬達到266MB/s。在輸出接口方面，VT8231依舊是USB 1.1+ATA100，相比VT686B沒有太大的改進。
VT8233又是一款經典的產品，擁有VT8233A與VT8233C兩種升級版產品，它們一般與KT266A或者P4X266A北橋晶片搭配。VT8233也業界第一款支持ATA133磁碟外部接口的南橋晶片，因此也是具有里程碑意義的。需要注意的是，VT8233南橋可以配置為兩種：一種為8位 266MB/s的V-Link匯流排，另一種為16bit 533MB/s的V-Link匯流排。在連線埠輸出能力方面，VT8233突飛猛進，最多支持6個USB連線埠，並且集成了10/100M網路。
具有劃時代意義的VT8233A南橋晶片VT8235是一款較為成熟的南橋晶片，相比VT8233而言，其最大的改進在於支持USB 2.0。事實上，VT8233C已經在功能方面與VT8235較為接近，VT8235同樣支持16bit 533MB/s的V-Link匯流排以及ATA133。VT8237A是VT823x系列的最後一款產品，它作為VT8237的改進版形式出現。VT8237A大部分功能與VT8337R相同，加入了HD Audio以提供高質量的音頻輸出。而且引入了Port Multiplier和Defer Spin up這兩項Serail ATA延伸標準，Port Multiplier標準可讓16個Serail ATA硬碟串聯使用，而Defer Spin up標準可讓多個硬碟在開機時放慢加壓速度，防止硬碟突然加電而造成系統受創。
3．RAID5與NCQ技術：VT8251領跑業界群雄
RAID磁碟陣列技術被認為是改善性能並提高數據安全性的良方。而隨著SATA硬碟的普及，RAID在桌面平台的可行性變得越來越高。正是看到這樣的發展趨勢，VIA在其VT8251南橋晶片中加入了RAID5功能，這也是目前為數不多可以支持RAID5的南橋晶片。與普通南橋晶片只能支持RAID0和RAID1相比，RAID5顯然是面向更高階的套用，同時也比所謂的Matrix RAID有更好的實用性。
VT8251的另外一大特色便是支持SATA2，而且包括其中的NCQ技術。儘管SATA2將接口頻寬提高到3Gb/s，但是其實際性能提升卻是微乎其微。事實上，真正決定磁碟速度的關鍵是內部傳輸率，只要外部傳輸高於內部傳輸率大約30％就綽綽有餘。SATA2所提供的3Gb/s傳輸頻寬就好比一個水龍頭，而當前硬碟大約60～70MB/s的實際內部傳輸率就好比一個杯子。當水龍頭的流量明顯超過杯子的承受能力時，再次加大流量幾乎毫無意義，只能是徒勞的浪費。
真正讓SATA2起到作用的應當是NCQ技術（幫助磁頭智慧型化高效率尋道），只有在NCQ技術的幫助下，SATA2硬碟才能真正展現出性能優勢。與部分南橋晶片部分支持SATA2而無法支持NCQ不同，VIA VT8251全面支持SATA2的各項標準，自然也包括極具價值的NCQ技術。
其它晶片

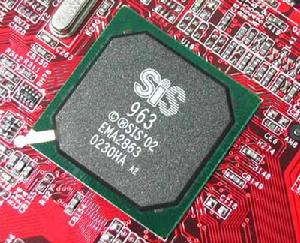

1．SiS穩紮穩打
南橋晶片2．nVIDIA開拓進取
儘管nVIDIA並非是傳統的晶片組廠商，但是憑藉nForce系列的出色表現，其在晶片組業界的地位已經蒸蒸日上。然而令nVIDIA感到尷尬的是，經典nForce2擁有堪稱完美的北橋晶片，但是南橋晶片的表現卻令人不敢恭維。不僅僅是缺乏Serial ATA功能，更重要的是存在USB控制器兼容性問題。為了改變被動局面，nVIDIA選擇亡羊補牢，在nForce2平台上推出多款加強版的MCP2南橋晶片，這也是其後期新南橋的基礎。
在眾多晶片組中，nVIDIA nForce 500系列的表現脫穎而出，這也令其成為眾多消費者追捧的對象。事實上，nForce 500並不存在嚴格意義上的南橋概念，但是負責傳統南橋功能的部分卻非常強大，這主要體現在網路功能方面。在四款nForce 500產品中，除了nForce 550表現得很一般，其它三款產品都支持雙千兆網卡，而且FirstPacket技術表現出極高的使用。我們知道在一些延遲敏感的網路軟體以及遊戲中，網路資源有限的情況下很容易出現相關的延遲和衝突問題，而FirstPacket正是要有效解決這個問題。它通過優先權的設定實現對軟體實際套用頻寬的最佳化，在一些對頻寬不敏感的軟體可以選擇更低的優先權，而讓那些敏感的軟體工作在更高的優先權，以達到合理正常工作。當我們同時運行網路遊戲或是VoIP會話，並且開啟MSN軟體以及Windows XP遠程更新時，用戶能夠明顯體驗到其好處。
除此以外，nForce 500還具備TCP/IP加速技術，此時可以把一些原本由CPU處理的任務直接在晶片組中完成，這能夠令大負荷網路傳輸時降低對CPU資源的占用。當然，nForce 500的這項技術在很多獨立顯示卡中也能實現，不過這對於整合顯示卡而言自然是難能可貴的。即便是磁碟功能方面，nForce 500系列也有不小的優勢，其中支持多達6個SATA硬碟組成RAID5是令其它南橋晶片難以企及的地方。
發展趨勢
1．雙晶片設計依然看好
高性能的磁碟系統除了需要高速硬碟、高級磁碟控制器以外，還需要出色的南北橋連線頻寬。長期以來，南北橋連線頻寬一直是很突出的問題。由於以往PCI匯流排的頻寬大部分被IDE設備所占用，因此南北橋之間的通信速度得不到保障，一定程度上影響了系統性能的發揮，尤其是IDE傳輸任務繁重的場合，比如在一些入門級的伺服器和工作站上。V-Link技術將南北橋通信從繁忙的PCI匯流排獨立出來，這就有效地保證了晶片組內部信息傳遞的迅速和完整，對系統性能的提升有很大的幫助。原本使用單晶片的目的是提高性能，因為此時南北橋晶片的功能徹底整合，基本不純在互相通訊的難題。除此以外，單晶片還縮小了主機板的體積，使之更加容易地套用於特殊領域。然而隨著南北橋連線技術的發展，單晶片越來越顯得沒有必要。Intel有中央加速結構、VIA有V-Link技術、SiS有渠妙技術，其連線頻寬都達到足夠使用的境地。更為重要的是，普通PC主機板即便是南北橋架構也能實現迷你體積。在失去這些優勢之後，單晶片自然就失去了根本的存在價值，而且其弊端也逐漸顯現。首先便是單晶片的高發熱量。由於集成度大幅度提高，單晶片的發熱量往往非常厲害。以nVIDIA的nForce3和nForce4為例，nVIDIA要求主機板廠商一定用使用高品質散熱片，並強烈建議採用主動散熱，這在客觀上提高了成本且不利於穩定性。另外一個十分明顯的特點是，單晶片的電氣性能略有下降，使得產品的超頻表現受到影響。與此同時，單晶片固有的低良品率劣勢也影響著晶片組廠商。南北橋的晶片組架構得到越來越多的支持，其本身的出發點便是追求穩定性並提高良品率，同時也降低了成本。2．集成更強大的網路
網路功能無疑是未來南橋晶片發展的重點。現在，無線網路技術已經得到非常普及的套用，那么南橋晶片將其整合便是大勢所趨。從ICH6開始，Intel就有意整合WiFi功能，而SiS和nVIDIA也曾有過類似的計畫。當然，所謂南橋晶片集成WiFi功能僅僅是物理層，具體的無線信號發射模組還是需要外置方式來實現。但是可以肯定的是，一旦南橋晶片融合了WiFi功能，那將使得WiFi技術徹底得到普及套用。除了WiFi無線網路，無線USB（Wireless USB）也將是未來南橋晶片的發展焦點，只不過相關標準還未完全成型。
無線網路是一方面，而有線網路技術也是南橋晶片的重點。在過去25年中，隨著人們對於越來越高的聯網速度的需求的不斷增長，乙太網也經歷了很多變革，從半雙工的共享媒體10Mbps區域網路技術發展成為全雙工的10/100/1000/1000Mbps LAN交換技術。現在，Intel的ICH10南橋已經準備集成10Gbps網路功能，這將有助於改善現有的區域網路連線速度。
3．高品質音頻
南橋晶片但是，未來的南橋晶片技術渴望結束這種尷尬局面。隨著製作工藝水平的提高，在南橋晶片中集成Codec晶片也不死沒有可能。更加重要的是，現在晶片組廠商也開始注意提高音效卡DSP的性能表現。現在的HD Audio僅僅是一個標準，在具體的音頻處理方面還有待加強。而在nVIDIA的nForce2時代，我們已經體會了soundstorm的為例。一旦發展順利，今後nVIDIA也有計畫推出SoundStorm2，而VIA更是計畫徹底整合性能強大的Envy24。
4．顯示卡工作匯流排
在傳統架構中，顯示卡匯流排完全由北橋晶片負責。但是，考慮到未來的多顯示器架構，以及可能會逐漸獨立的物理加速卡，南橋晶片提供顯示卡工作匯流排已經被逐漸看好。事實上，ULi已經在這一方面做出過成功的嘗試。ULi M1695北橋所搭配的M1567南橋直接控制AGP匯流排，通過TGI技術與CPU連線。而現在，大量南橋晶片實際上已經擁有PCI Express通道，因此未來南橋晶片將極有可能在PCI Express 2.0時代擁有更多的PCI Express通道，從而為多顯示卡套用更為普及。
比較

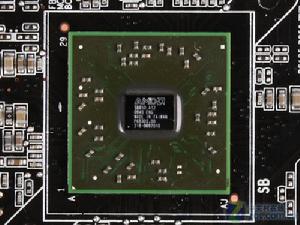

SB600/SB700新舊兩代南橋規格對比
在推出SB600之前，AMD在南橋方面的缺陷是大家都了解的，由於這些缺陷使得AMD不得不使用ULi提供的第三方南橋方案，而NVIDIA一舉收購ULi之後，AMD缺南橋的局面更是凸顯了出來，而直到SB600的推出才真正解決了SB450/SB460的諸如USB性能低下等一個讓用戶感到頭疼的問題。
而隨著存儲技術獲得新套用以及對系統安全性要求的提高，SB600勢必會被更新的產品替代，於是SB700延續了SB600的眾多優點後，對比SB600和SB700的規格，可以看到不小的改進。首先在支持擴展接口的數量上進一步增多，原本10個USB2.0接口，現在已經達到了12個USB2.0和2個USB1.1接口，而原來的4個SATAII接口，現在追加成為6個，可以同時支持RAID0、RAID1、RAID0+1、RAID10、JBOD，並支持eSATA。
再有就是對可信賴平台模組(TPM)的支持，“TrustedPlatformModule（TPM）”為可信任安全平台模組，通過集成在主機板上的“TPM”模組，用戶的個人電腦能夠受到非常安全的保護。TPM方案基於物理層，結合了通用認證型身份管理策略，它的問世意味著複雜難記且易被破解的用戶密碼型方法即將推出歷史舞台，TPM在筆記本和一些品牌台式整機中非常常見，而我們知道SB700同樣也是被設計用於筆記本平台使用的南橋，所以這個設計就非常受到筆記本用戶所喜歡。
不過最大的改進則是可以支持HyperFlash技術，我們知道微軟新一代作業系統Vista新增了ReadyBoost及ReadyDrive技術，通過額外的存儲顆粒來提高作業系統及應用程式的啟動效率，Intel很早以前就在發布的新一代迅馳平台SantaRosa中，加入了全新的TurboMemory技術，AMD在這一代加入全新HyperFlash技術也就順理成章了，此技術將會採用Samsung的OneNANDFlash模組，體積減小並有效降低成本。
新一代WindowsVista作業系統的ReadyBoost及ReadyDrive功能，能縮短作業系統及應用程式的啟動時間，為硬碟提供更大的快取容量，提升讀寫時間，並減少硬碟啟動及轉動次數，降低硬碟的耗電，進一步提升電池續航力（看來SB700天生就是為筆記本平台設計的），而IntelTurboMemory技術支持以上兩項功能，讓運作Vista時性能表現更好。
AMD在SB700南橋中加入的全新HyperFlash技術，將會把快閃記憶體控制器線路與IDE匯流排整合，支持三星OneNAND晶片，最高支持4顆，晶片頻率為80MHz，16Bit接口最高傳輸速度為108MB/s，並聲稱相比IntelTurboMemory快30%。
HyperFlash所採用的模組是由Molex設計，PC廠商可自行生產HyperFlash卡，可支持512MB、1GB及2GB容量，相比IntelTurboMemory必須由Intel自行生產，HyperFlash的吸引力自然較高，如果HyperFlash行銷策略成功，將有望迫使Intel把TurboMemory生產下放給PC廠商。
