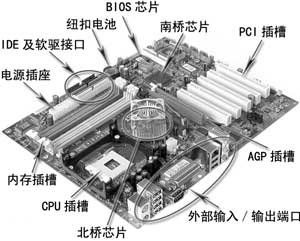

ATX

Advanced Technology Extended (簡稱ATX)，譯為ATX結構或者ATX主機板標準。是英特爾在95年1月公布的擴展AT主機板結構。

基本信息

• 中文名：ATX

• 製作公司：英特爾公司在1995年制定
• 含義：主機板規格
• 學科：計算機

概述

英特爾在95年1月公布了擴展AT主機板結構，即ATX（AT extended）主機板標準。這一標準得到世界主要主機板廠商支持，目前已經成為最廣泛的工業標準。97年2月推出了ATX2.01版。 ATX主機板針對AT和Baby AT主機板的缺點做了以下改進：主機板外形在Baby AT的基礎上鏇轉了90度，其幾何尺寸改為30.5cm×24.4cm。 採用7個I/O插槽，CPU與I/O插槽、記憶體插槽位置更加合理。 最佳化了軟硬碟驅動器接口位置。 提高了主機板的兼容性與可擴充性。 採用了增強的電源管理，真正實現電腦的軟體開/關機和綠色節能功能。ATX（全稱AdvancedTechnologyExtended）主機板規格由英特爾公司在1995年制定。這是多年來第一次電腦機殼與主機板設計的重大改變。ATX取代了AT主機板規格，成為較新電腦系統預設的主機板規格。ATX解決了以往AT規格中，令電腦組裝人士煩惱的問題。其他衍生的主機板規格（包括microATX、FlexATX與mini-ITX）保留了ATX基本的背板設置，但主機板的面積減少，擴充槽的數目也有所刪減。2003年，英特爾發佈全新的BTX主機板規格，以其作為ATX的替代規格。雖然如此，直到如今ATX規格仍為組裝電腦最通行的主機板規格，而另一方面，BTX規格則開始應用在品牌電腦中，諸如戴爾電腦、Gateway與惠普都有使用。自英特爾在1995年發表最初的ATX官方規格後，此規格經歷多次變更；最新2.2版本規格[1]於2004年發表。標準的ATX主機版，長12英吋，寬9.6英吋（305毫米x244毫米）。這也容許標準的ATX機箱容納較小的microATX主機板。

主機板分類

ATX主機板主要分ATX大板和MicroATX小板，它們的尺寸分別是305x244mm和244x244mm 。大板插槽多，擴展性強，小板體積小，可用各種漂亮的小機箱一般以集成顯示卡的多。一般來說大板的用料足，價格高點，一線大廠或主流主機板肯定是大板，而小板集成度高，經濟實惠，對於喜歡小機箱不需要太多擴展的用戶來說很合適。
ATX與BabyAT區別

ATX

首先，BabyAT主機板在主機板橫向寬度太窄（一般為22cm），使得直接從主機板引出接口的空間太小，大大限制了對外接口的數量，這對於功能越來越強、對外接口越來越多的微機來說，是無法克服的缺點。其次，BabyAT主機板上CPU和I/O插槽的位置安排不合理；早期的CPU由於性能低、功耗小，散熱的要求不高。而今天的CPU性能高、功耗大，為了使其工作穩定，必須要有良好的散熱裝置，加裝散熱片或風扇，因而大大增加了CPU的高度。在AT結構標準里CPU位於擴展槽的下方，使得很多全長的擴展卡插不上去或插上去後阻礙CPU風扇運轉。記憶體的位置也不盡合理。早期的計算機記憶體大小是固定的，對安裝位置無特殊要求。Baby AT主機板在結構上按習慣把記憶體插槽安放在機箱電源的下方，安裝、更換記憶體條往往要拆下電源或主機板，很不方便。記憶體條散熱條件也不好。最後，BabyAT主機板軟硬碟控制器及軟硬碟支架沒有特定的位置，這造成了軟硬碟線纜過長，增加了電腦內部連線的混亂，降低了電腦的可靠性。甚至由於硬碟線纜過長，使很多高速硬碟的轉速受到影響。
ATX主機板針對BabyAT主機板的缺點做了以下改進：
首先，ATX主機板外形在BabyAT的基礎上鏇轉了90度，調整幾何尺寸為30.5cm×24.4cm；
其次，ATX主機板採用7個I/O插槽，CPU與I/O插槽、記憶體插槽位置更加合理；
最後，ATX主機板最佳化了軟硬碟驅動器接口位置；提高了主機板的兼容性與可擴充性；並且採用了增強的電源管理，真正實現電腦的軟體開/關機和綠色節能功能。

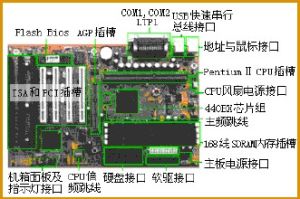

舉例：ATX（ATeXternal）板型，是Intel公司提出的新型主機板結構。它的布局是"橫"板設計，就象把Baby-AT板型放倒了過來，這樣做增加了主機板引出連線埠的空間，使主機板可以集成更多的擴展功能。
