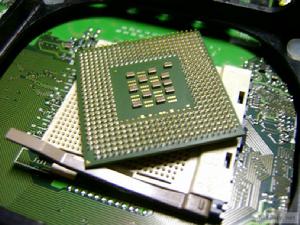

北橋晶片北橋晶片就是主機板上離CPU最近的晶片，這主要是考慮到北橋晶片與處理器之間的通信最密切，為了提高通信性能而縮短傳輸距離。因為北橋晶片的數據處理量非常大，發熱量也越來越大，所以現在的北橋晶片都覆蓋著散熱片用來加強北橋晶片的散熱，有些主機板的北橋晶片還會配合風扇進行散熱。因為北橋晶片的主要功能是控制記憶體，而記憶體標準與處理器一樣變化比較頻繁，所以不同晶片組中北橋晶片是肯定不同的，當然這並不是說所採用的記憶體技術就完全不一樣，而是不同的晶片組北橋晶片間肯定在一些地方有差別。
北橋晶片由於已經發布的AMD K8核心的CPU將記憶體控制器集成在了CPU內部，於是支持K8晶片組的北橋晶片變得簡化多了，甚至還能採用單晶片晶片組結構。這也許將是一種大趨勢，北橋晶片的功能會逐漸單一化，為了簡化主機板結構、提高主機板的集成度，也許以後主流的晶片組很有可能變成南北橋合一的單晶片形式（事實上SIS老早就發布了不少單晶片晶片組）。
由於每一款晶片組產品就對應一款相應的北橋晶片，所以北橋晶片的數量非常多。針對不同的平台，目前主流的北橋晶片有以下產品（不包括較老的產品而且只對用戶最多的英特爾晶片組作較詳細的說明）

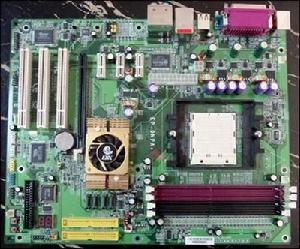

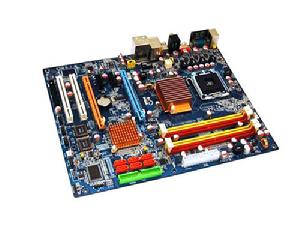

北橋晶片上圖主機板中間，緊靠著CPU插槽，上面覆蓋著銀白色散熱片的晶片就是主機板的北橋晶片。摘掉散熱片後如下圖：
北橋晶片Intel平台
北橋晶片
北橋晶片之後Intel發布了支持雙核心處理器的945/955/975系列的82945P、82945G、82945GZ、82945GT、82945PL、82955X、82975X等七款北橋晶片。在支持的前端匯流排頻率方面，82945GT只支持667MHz FSB，82945GZ和82945PL則只支持800MHz FSB，其餘則全部都支持1066MHz FSB；在記憶體支持方面，所有這七款北橋晶片都能支持雙通道記憶體技術並且都僅支持DDR2記憶體從而不再支持DDR記憶體，其中82945PL和82945GZ僅支持最大2GB的DDR2 533，82945P、82945G和82945GT則支持最大4GB的DDR2 667，82955X和82975X則支持ECC記憶體技術和最大8GB的DDR2 667；在雙核心處理器的支持方面，82945P、82945G、82945GZ、82945PL僅支持Pentium D，82955X和82975X則支持Pentium D和Pentium EE，82945GT則支持Core Duo；82945G、82945GZ和82945GT集成了支持DirectX 9.0的Intel GMA950顯示核心(Intel Graphics Media Accelerator 950)，這是GMA900的升級版；在外接顯示卡接口方面，82945P、82945G、82945GT、82945PL、82955X、82975X都提供一條PCI Express X16顯示卡插槽，而82945GZ則不支持獨立的顯示卡插槽。

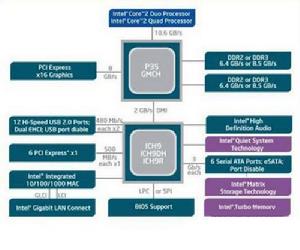

最新的是946系列的82946PL和82946GZ以及965系列的82P965、82G965、82Q965和82Q963等六款北橋晶片，都支持最新的雙核心處理器Core 2 Duo，82P965還支持頂級的Core 2 Extreme。82946PL和82946GZ只支持800MHz FSB，而82P965、82G965、82Q965和82Q963都支持1066MHz FSB。在記憶體支持方面，82946PL和82946GZ支持最大4GB記憶體，而82P965、82G965、82Q965和82Q963則支持最大8GB記憶體。另外82946PL、82946GZ和82Q963支持雙通道DDR2 667記憶體，而82P965、82G965和82Q965則支持雙通道DDR2 800記憶體。在顯示接口方面，除了82Q963不支持獨立的顯示卡插槽之外，其餘五款北橋晶片都能支持PCI Express x16顯示卡插槽。並且82946GZ、82Q965和82Q963還集成了支持DirectX 9.0c和OpenGL 1.4的Intel GMA 3000(Intel Graphics Media Accelerator 3000)顯示核心；而82G965則集成了支持DirectX 10和OpGL 1.5以及Intel Clear Video技術(英特爾清晰視頻技術)的Intel GMA X3000(Intel Graphics Media Accelerator X3000)顯示核心，並且Intel GMA X3000還在Intel集成顯示卡中首次支持硬體T&L(規格近似的Intel GMA3000隻支持軟體T&L)，還支持H.264硬體解碼和HDMI(Hi-Definition Multimedia Interface，高清晰多媒體接口)多媒體影音輸出接口；82P965和82Q965還支持面向數字家庭的Intel VIIV(歡躍)技術。
北橋晶片(1)Intel Fast Memory Access(Intel FMA，英特爾快速記憶體訪問技術)，通過最佳化可用記憶體頻寬的使用，並降低記憶體訪問延遲時間，更新的圖形記憶體控制器中樞(GMCH，也就是北橋晶片)骨幹架構提高了系統性能，基本上可以說是以前82875P北橋所支持的PAT技術的延續和升級；
(2)Intel Flex Memory Technology(Intel FMT，英特爾靈活記憶體技術)，允許插入不同大小的記憶體且能繼續維持雙通道模式，這要比以往在Intel晶片組主機板上要啟用雙通道記憶體模式時必須使用相同容量和相同規格的記憶體的限制要靈活得多，而且在升級系統記憶體時原有的小容量記憶體則必須棄用，有了Intel FMT技術之後在升級系統記憶體時原有的小容量記憶體則不必棄用，減少了升級成本，從而升級更加輕鬆；
(3)Intel Quiet System Technology (Intel QST，英特爾靜音系統技術)，智慧型系統風扇轉速控制算法會根據系統的工作溫度範圍, 自動調節風扇轉速，減少風扇速度變化, 從而降低可以感知的系統噪音；
(4)USB Port Disable(USB連線埠禁用技術)，可根據需要啟用或禁用單獨的USB連線埠，此項功能可防止通過USB連線埠惡意刪除或插入數據，從而增加了又一層數據保護功能。
此外，82Q965和82Q963還具有面向商業用戶數字辦公的特殊功能，支持Intel Stable Image Platform Program (Intel SIPP，英特爾穩定映像平台計畫)和Intel vPro(博銳)技術，其中82Q965還支持Intel Active Management Technology(Intel AMT，英特爾主動管理技術)，帶系統防禦功能，支持帶外網路化系統的遠程、線下管理，而不管系統狀態如何，可幫助改善IT效率、資產管理以及系統安全性與可用性，“系統防禦”功能可幫助阻止軟體攻擊入侵，如果客戶端感染病毒，則將其與網路隔離；如果關鍵的軟體代理遺失，則主動向IT管理人員發出告警，滿足商業用戶遠程管理和安全性的要求。
早期支持DDR SDRAM記憶體的SIS648FX、SIS655FX、SIS655TX、SIS656、SIS649以及集成了SiS Mirage顯示晶片的SiS 661FX。其中，SIS655FX、SIS655TX和SIS656支持雙通道記憶體技術；SIS648FX、SIS655FX、SIS655TX和SIS 661FX支持AGP 8X規範，而SIS656和SIS649則支持PCI Express X16規範；所有這六款北橋晶片都支持DDR 400記憶體，而SiS 649則能支持DDR2 533記憶體，SiS 656更能支持DDR2 667記憶體。
比較新的有支持800MHz FSB的SIS662以及支持1066MHz FSB的SiS 649FX和SiS 656FX等北橋晶片。這三款北橋晶片都支持PCI Express x16顯示卡插槽和DDR2 667記憶體，其中SIS 656FX還支持雙通道記憶體技術，而SiS 662則集成了SIS Mirage 1顯示核心。
北橋晶片主要就是Radeon 9100系列北橋晶片。Radeon 9100 IGP、Radeon 9100 Pro IGP和RX330這三款北橋晶片都能支持800MHz FSB、雙通道DDR 400記憶體和AGP 8X規範，Radeon 9100 IGP和Radeon 9100 Pro IGP還集成了支持DirectX 8.1的Radeon 9200顯示晶片。
比較新的有支持800MHz FSB的Radeon Xpress 200 IE(RC410)、Radeon Xpress 200 IE(RXC410)以及支持1066MHz FSB的Radeon Xpress 200 IE(RS400)、Radeon Xpress 200 CrossFire IE(RD400)、CrossFire Xpress 1600 IE等北橋晶片。所有這些北橋晶片都支持PCI Express x16顯示卡插槽；CrossFire Xpress 1600 IE支持雙通道DDR2 800，除此之外其它都同時支持DDR 400和DDR2 667，並且除了Radeon Xpress 200 IE(RC410)之外都支持雙通道記憶體技術；除了Radeon Xpress 200 IE(RXC410)和CrossFire Xpress 1600 IE之外都集成了支持DirectX 9.0的ATI Radeon X300顯示核心，此外，Radeon Xpress 200 CrossFire IE(RD400)和CrossFire Xpress 1600 IE還支持ATI的CrossFire多顯示卡並行技術。

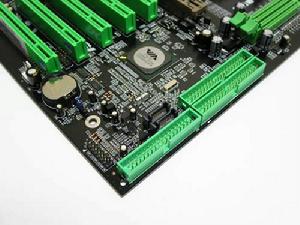

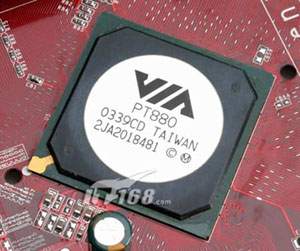

北橋晶片PT800/PT880/PM800/PM880以及較早期的P4X400/P4X333/P4X266/P4X266A/P4X266E/P4M266等等，其中，VIA晶片組名稱或北橋名稱中帶有“M”字樣的還整合了圖形核心（英特爾平台和AMD平台都如此）。PT800、PT880、PM800和PM880這四款北橋晶片都能支持800MHz FSB和DDR 400記憶體，並且都支持AGP 8X規範。其中PT880和PM880支持雙通道記憶體技術，PM800和PM880還集成了S3 UniChrome Pro顯示晶片。
此後有P4M800、P4M800 Pro、PT880 Pro、PT880 Ultra、PT894、PT894 Pro、P4M890和PT890等北橋晶片。其中，P4M800、P4M800 Pro、PT880 Pro支持800MHz FSB，PT880 Ultra、PT894、PT894 Pro、P4M890和PT890支持1066MHz FSB；P4M800和P4M800 Pro支持AGP 8X顯示卡插槽，PT880 Pro和PT880 Ultra則同時支持AGP 8X顯示卡插槽和PCI Express x16顯示卡插槽(實際上是基於PCI Express x4)，而PT894、PT894 Pro、P4M890和PT890則支持真正的PCI Express x16顯示卡插槽；在記憶體支持方面，P4M800和P4M800 Pro都僅支持DDR 400記憶體並且不支持雙通道記憶體技術，而PT880 Pro、PT880 Ultra、PT894、PT894 Pro、P4M890和PT890則同時支持DDR 400和DDR2 533，並且除了P4M890和PT890之外都支持雙通道記憶體技術；此外，P4M800、P4M800 Pro和P4M890還集成了S3 Graphics UniChrome Pro顯示核心。
最新的是整合晶片組P4M900，支持Socket 478/Socket 775全系列的所有處理器，包括最新的Conroe核心Core 2 Duo和Core 2 Extreme，支持1066MHz FSB和單通道DDR2 667記憶體，並整合了支持DirectX 9.0的VIA Chrome HC IGP顯示核心，還支持獨立的PCI Express x16顯示卡插槽。P4M900是所有VIA晶片組中最先支持DDR2 667和DirectX 9.0的。
離開晶片組市場多年，目前產品不多，主要是M1683和M1685，這兩款北橋晶片都能支持800MHz FSB，其中，M1683支持AGP 8X規範和DDR 500記憶體，而M1685則支持PCI Express X16規範和DDR2 667記憶體。
進入Intel平台晶片組市場比較晚，起初主要是定位於中高端市場的nForce4 SLI IE、nForce4 SLI X16 IE、nForce4 SLI XE以及nForce4 Ultra IE。這些北橋晶片都支持1066MHz FSB、雙通道DDR2 667記憶體以及PCI Express x16顯示卡插槽，並且除了nForce4 Ultra IE之外都支持NVIDIA的SLI多顯示卡並行技術。然後是nForce 590 SLI IE、nForce 570 SLI IE和nForce 570 Ultra IE，支持Socket 775接口全系列的所有處理器，包括最新的Conroe核心Core 2 Duo和Core 2 Extreme，支持1066MHz FSB和雙通道DDR2 667記憶體。其中，nForce 590 SLI IE和nForce 570 SLI IE還支持nVIDIA的SLI技術，nForce 590 SLI IE更是能支持兩條真正全速的PCI Express x16插槽，支持頂級的Quad SLI技術，能最大限度的發揮SLI技術的威力。
AMD平台
北橋晶片除了支持K7系列CPU（Athlon、Duron、Athlon XP）的KT880、KT600、KT400A以及較早期的KT400、KM400、KT333、KT266A、KT266、KT133、KT133A外，還有有K8M800、K8T800、K8T800 Pro、K8T890和K8T890 Pro。其中，支持K7系列的KT600和KT880支持400MHz FSB、DDR 400記憶體和AGP 8X規範，KT880還支持雙通道記憶體技術。支持K8系列的K8M800和K8T800支持800MHz HyperTransport頻率，K8T800 Pro、K8T890和K8T890 Pro支持1000MHz HyperTransport頻率，K8M800、K8T800和K8T800 Pro支持AGP 8X規範，而K8T890和K8T890 Pro則支持PCI Express X16規範，並且與nVidia的nForce4 SLI相同，K8T890 Pro同樣也能支持兩塊nVidia的Geforce 6系列顯示卡之間的SLI連線以提升系統的圖形性能；K8M800還集成了S3 UniChrome Pro顯示晶片。
比較新的主要有K8M890和K8T900，都支持全系列的AMD K8系列處理器、PCI Express x16顯示卡插槽、1000MHz的HyperTransport頻率。其中，K8M890還集成了S3 graphics UniChmore Pro顯示核心。
SIS
主要有支持K7系列CPU的SIS748、SIS746、SIS746FX、SIS745、SIS741、SIS741GX、SIS740、SIS735，以及支持k8系列CPU的SIS755、SIS755FX、SIS760和SIS756。其中，SIS755和SIS760支持800MHz HyperTransport頻率，SIS755FX和SIS756則支持1000MHz HyperTransport頻率；SIS755、SIS755FX和SIS760支持AGP 8X規範，而SIS756則支持PCI Express X16規範；SIS760還集成了支持DirectX 8.1的SIS Mirage 2顯示晶片。
比較新的主要有SIS760GX、SIS761GL和SIS761GX。其中，SIS760GX和SIS761GL都只支持800MHz的HyperTransport頻率，而SIS761GX則支持1000MHz的HyperTransport頻率；SIS760GX支持AGP 8X顯示卡插槽，SIS761GX支持PCI Express x16顯示卡插槽，而SIS761GL則不支持獨立的顯示卡插槽；SIS760GX集成了SIS Mirage 2顯示核心，而SIS761GL和SIS761GX則集成了SIS Mirage 1顯示核心。然後是SiS 771，支持全系列的Socket AM2處理器，支持1000MHz的HyperTransport頻率和PCI Express x16顯示卡插槽，還集成了硬體支持DirectX 9.0的SIS Mirage 3顯示核心。
NVIDIA
北橋晶片還有有nForce4 SLI X16、GeForce 6100和GeForce 6150，都支持1000MHz的HyperTransport頻率和PCI Express x16顯示卡插槽。其中，nForce4 SLI X16支持兩條真正全速的PCI Express x16插槽，能最大限度的發揮SLI技術的威力；GeForce 6100和GeForce 6150則集成了支持DirectX 9.0c的基於NV44的顯示核心。
最新的是nForce 590 SLI、nForce 570 SLI、nForce 570 Ultra和nForce 550四種Socket AM2平台晶片組，支持全系列的Socket AM2處理器，除了nForce 590 SLI仍然採用傳統的南北橋架構之外其它全部都是單晶片晶片組。所有的nForce 5系列全部都支持1000MHz的HyperTransport頻率和PCI Express x16顯示卡插槽。其中，nForce 590 SLI和nForce 570 SLI還支持NVIDIA的SLI技術，nForce 590 SLI更是能支持兩條真正全速的PCI Express x16插槽，支持頂級的Quad SLI技術，能最大限度的發揮SLI技術的威力。

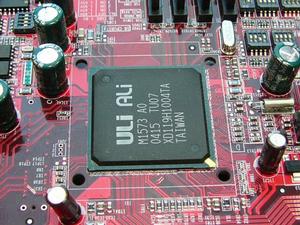

ULI
比較新的主要有M1695和M1697，都支持全系列的AMD K8系列處理器、PCI Express x16顯示卡插槽、1000MHz的HyperTransport頻率。其中，M1695除了PCI Express x16顯示卡插槽之外還同時支持AGP 8X顯示卡插槽(雖然是基於南橋晶片，但卻具有真正的AGP 8X的頻寬)；而且，如果以M1695為北橋同時再以M1697為南橋，則可以支持兩條真正全速的PCI Express x16顯示卡插槽。

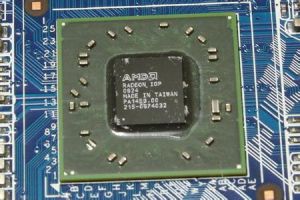

北橋晶片ATI進入AMD平台晶片組市場比較晚，早期有支持K8系列CPU的Radeon Xpress 200（北橋晶片是RS480）和Radeon Xpress 200P（北橋晶片是RX480），這二者都支持PCI Express X16規範，其中，Radeon Xpress 200還集成了支持DirectX 9.0的Radeon X300顯示晶片。Radeon Xpress 200有兩項技術比較有特色，一是“HyperMemory”技術，簡單的說就是在主機板的北橋晶片旁邊板載整合圖形核芯專用的本地顯存，ATI也為HyperMemory技術做了很靈活的設計，可以單獨使用板載顯存，也可以和系統共用記憶體，更可以同時使用板載顯存和系統記憶體；二是“SurroundView”功能，即再添加一塊獨立顯示卡配合整合的圖形核心，可以實現三屏顯示輸出功能。
然後是Radeon Xpress 200 CrossFire(RD480)、Xpress CrossFire 3200(RD580)和Xpress CrossFire 1600，都支持1000MHz的HyperTransport頻率和PCI Express x16顯示卡插槽，並且都支持CrossFire多顯示卡並行技術。其中，Xpress CrossFire 3200(RD580)更是在北橋晶片內具有40條PCI Express Lanes，能支持兩條全速的PCI Express x16顯示卡插槽，可以最大限度的發揮CrossFire技術的威力。
最新的是Radeon Xpress 1100和Radeon Xpress 1150兩種Socket AM2平台晶片組，支持全系列的Socket AM2處理器，都支持1000MHz的HyperTransport頻率和PCI Express x16顯示卡插槽，並且都集成了ATI Radeon X300顯示核心，只是二者的核心頻率不同，Radeon Xpress 1100的核心頻率是300MHz，而Radeon Xpress 1150的核心頻率是400MHz。
北橋晶片的作用
北橋晶片（NorthBridge）是主機板晶片組中起主導作用的最重要的組成部分，也稱為主橋（HostBridge）。
一般來說，晶片組的名稱就是以北橋晶片的名稱來命名的，例如英特爾845E晶片組的北橋晶片是82845E，875P晶片組的北橋晶片是82875P等等。
北橋晶片負責與CPU的聯繫並控制記憶體、AGP數據在北橋內部傳輸，提供對CPU的類型和主頻、系統的前端匯流排頻率、記憶體的類型（SDRAM，DDRSDRAM以及RDRAM等等）和最大容量、AGP插槽、ECC糾錯等支持，整合型晶片組的北橋晶片還集成了顯示核心。
北橋晶片就是主機板上離CPU最近的晶片，這主要是考慮到北橋晶片與處理器之間的通信最密切，為了提高通信性能而縮短傳輸距離。因為北橋晶片的數據處理量非常大，發熱量也越來越大，所以現在的北橋晶片都覆蓋著散熱片用來加強北橋晶片的散熱，有些主機板的北橋晶片還會配合風扇進行散熱。
因為北橋晶片的主要功能是控制記憶體，而記憶體標準與處理器一樣變化比較頻繁，所以不同晶片組中北橋晶片是肯定不同的，當然這並不是說所採用的記憶體技術就完全不一樣，而是不同的晶片組北橋晶片間肯定在一些地方有差別。
南橋晶片和北橋晶片區別
北橋晶片 一個主機板上最重要的部分可以說就是主機板的晶片組了，主機板的晶片組一般由北橋晶片和南橋晶片組成，兩者共同組成主機板的晶片組。北橋晶片主要負責實現與CPU、記憶體、AGP接口之間的數據傳輸，同時還通過特定的數據通道和南橋晶片相連線。北橋晶片的封裝模式最初使用BGA封裝模式，到現在Intel的北橋晶片已經轉變為FC-PGA封裝模式，不過為AMD處理器設計的主機板北橋晶片到現在依然還使用傳統的BGA封裝模式。

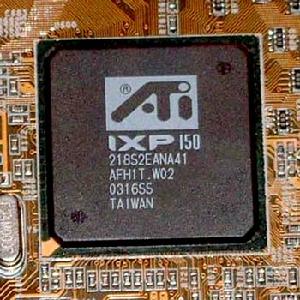

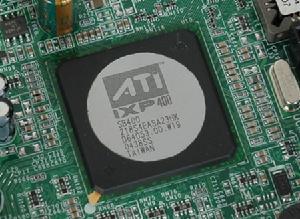

南橋晶片 相比北橋晶片來講，南橋晶片主要負責和IDE設備、PCI設備、聲音設備、網路設備以及其他的I/O設備的溝通，南橋晶片到目前為止還只能見到傳統的BGA封裝模式一種。另外，除了傳統的南北橋晶片的分類方法外，現在還能夠見到一體化的設計方案，這種方案經常在SiS的晶片組上見到，將南北橋晶片合為一塊晶片，這種設計方案有著獨到之處，不過到目前還沒有廣泛的推廣開來。
