簡介
產品名稱:鐵拳150式44mm火箭筒
Krupp GmbH，DE
德國鐵拳150式44mm火箭筒 - 概 述
自50年代末以來，德國蘭格韋勒博士於1942年成功地設計出了鐵拳100式30mm火箭筒，1943年3月進行部隊試驗，同年10月大批生產，裝備法西斯德國陸軍，投入戰場，成為世界上最早使用的火箭筒。1945年初，對鐵拳100式30mm火箭筒進行改進設計，研製成功150式44mm火箭筒。該火箭筒配用彈的質量由3．6kg降為2．3kg，有效射程由100m提高到150m，用圓頂錐形藥型罩代替原來的尖錐形藥型罩，提高了破甲能力。
結構特點
1．火箭筒

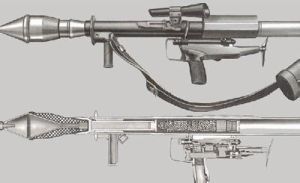

鐵拳150式火箭筒由發射筒、機械式發射擊發機構、保險裝置、發火系統、瞄準具和背帶等組成。發射筒是一個兩端開口的光滑直管，內徑44mm，用無縫鋼管制成，前面有很短的喇叭形擴張段以及彈藥定位缺口，後面有筒尾加強箍，筒上焊有表尺框和發射、擊發機座。發射系統由火帽、導火管和點火藥等組成。
鐵拳150式與100式一樣，夾在右腋下射擊，可多次使用。
2．瞄準裝置
該火箭筒採用機械瞄準具，表尺為摺疊式，平時可折倒在表尺框內。
3．彈藥
該火箭筒配用超口徑空心裝藥破甲彈。該彈採用彈底慣性瞬發引信。破甲彈的金屬零部件大多用低碳鋼板衝壓製成，除風帽外，均用卷邊和點焊方法固接。藥型罩用92．2%鋅、7．35%鋁和0．045%銅的合金製成，壁厚2．7mm。採用1∶1的梯恩梯和黑索金混合炸藥。
性能數據
口徑-----------------------------44mm
火箭筒攜行狀態長-----------------800mm
火箭筒戰鬥狀態長-----------------1050mm
火箭筒戰鬥總質量-----------------4kg
火箭筒質量-----------------------1.7kg
配用彈種-------------------------破甲彈
彈徑-----------------------------100mm
彈質量---------------------------2.3kg
炸藥質量-------------------------1.2kg
初速-----------------------------90m/s
直射距離-------------------------120m
有效射程-------------------------150m
最大射程-------------------------600m
射速-----------------------------1發/min
破甲厚度-------------------------150mm
立靶密集度-----------------------0.01×0.01,m
瞄準裝置-------------------------機械瞄準具
