基本信息
產品名稱: 卡爾·古斯塔夫M2式84mm火箭筒
瑞典卡爾·古斯塔夫M2式84mm火箭筒Ｃａｒｌ Ｇｕｓｔａｖ Ｍ２8４ｍｍ Ｒｏｃｋｅｔ Lａｕｎｃｈｅｒ
生產單位： 瑞典FFV軍械公司
ＦＦＶ Ｏｒｄｎａｎｃｅ，ＳＥ
現狀:裝備
用途: 攻擊坦克、步兵戰車及完成其他戰術任務
概 述
卡爾·古斯塔夫Ｍ2式８4mm火箭筒是一種聞名於世的中程多用途武器。其原型產品由瑞典ＦＦＶ軍械公司於40年代研製成功，1948年裝備瑞典陸軍。50年代中期ＦＦＶ軍械公司對原型產品進行了系統改進，並定名為卡爾·古斯塔夫Ｍ2式火箭筒，於1958年裝備瑞典地面部隊，是步兵排制式反坦克武器。除瑞典陸軍外，澳大利亞、奧地利、加拿大、丹麥、加納、德國、愛爾蘭、荷蘭、挪威、英國、日本、阿聯等30多個國家的軍隊也裝備了該火箭筒，數量超過6萬具。
結構特點
卡爾·古斯塔夫Ｍ2式火箭筒堅固可靠，經濟耐用，一般由2人操作，可以肩射，

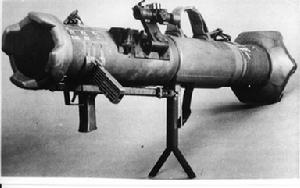

瑞典卡爾·古斯塔夫M2式84mm火箭筒１．火箭筒
該火箭筒由發射筒、文杜里噴管、護板、肩托、前手柄、兩腳架組件、瞄準具、背帶、握把以及發射機構、擊發機構和保險裝置等組成。發射筒分燃燒室和導向管兩部分，用合金鋼製成，導向管內有２４條膛線。發射筒下面有手柄、握把、支架聯接支耳，左側有光學瞄準具支座，右側有背帶環，前面有加強箍，後面有聯接噴管的緊定器。護板用隔熱材料製成，由護板箍固定在發射筒燃燒室外面，以保護射手面部不被高熱的筒壁灼傷。噴管、兩腳架組件也用鋼製成，堅固耐用。發射機構由扳機、扳機扭簧、阻鐵、撞擊桿、撞擊桿簧、撞擊桿導向筒組件、擊錘、擊錘簧等組成。擊發機構包括擊針、擊針簧、擊針座組件等。除保險卡筍和保險扳把之外，還設有阻鐵保險，以確保使用安全。發射時，豎起握把後面的保險扳把，向前推壓撞擊桿到待發位置，再打開阻鐵保險，即可扣壓扳機進行射擊。
２。瞄準裝置
該火箭筒採用無遮蓋的光學瞄準鏡，放大率為2倍，視場17°，質量為1ｋｇ，並有溫度修正裝置，可修正環境溫度對彈道的影響。
３．彈藥
該火箭筒發射同口徑定裝式彈藥，包括ＦＦＶ65式84ｍｍ空心裝藥破甲彈、ＦＦＶ441Ｂ式84ｍｍ殺傷彈、ＦＦＶ469式84ｍｍ發煙彈、ＦＦＶ545式84ｍｍ照明彈等。
該彈藥筒是用輕金屬材料製成，裝有長條狀雙基藥和點火藥盒，火帽位於筒後端側面，點火藥盒與火帽之間由傳火管溝通。藥筒尾部隔板是個塑膠圓盤，當彈丸進入線膛導向管時，塑膠圓盤被燃氣向後吹落。
性能數據
口徑：84ｍｍ
火箭筒長：1130ｍｍ火箭筒戰鬥總質量：15.4kg(後改進為14.2kg)
火箭筒質量：8.5kg
兩腳架質量：900g
配用彈種：破甲彈，殺傷彈，發煙彈，照明彈，訓練彈 ＦＦＶ65式破甲彈
彈徑-：84ｍｍ
彈質量：2.6kg
初速：310ｍ／ｓ
有效射程：450ｍ
射速：6發／ｍｉｎ
破甲厚度：400ｍｍ
ＦＦＶ441Ｂ殺傷彈
彈徑：84ｍｍ
彈質量：3.1kg
初速：240ｍ／ｓ
膛口保險距離：20～70ｍ
有效射程：1100ｍ
瞄準裝置：光學瞄準鏡
