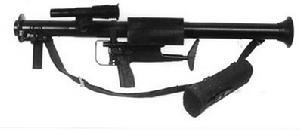

長矛44MM火箭筒

長矛44MM火箭筒

火箭筒長矛44mm火箭筒由發射筒、護板、擋焰罩、肩托、前手柄、握把、背帶、瞄準具以及發射機構、擊發機構、保險裝置和發火系統等組成。發射筒是個兩端開口的滑膛管,用無縫鋼管制成。

概述

長矛44MM火箭筒1.產品名稱:長矛44mm火箭筒(Lanze44mmRocketLauncher)
2.生產單位:德國狄那米特·諾貝爾公司DynamitNobelAG,DE
3.現狀:裝備
4.用途:對付坦克裝甲戰車概述長矛44mm火箭筒,也稱為PZF44-2A1式鐵拳攜帶型反坦克武器,是德國狄那米特·諾貝爾公司在鐵拳100式和鐵拳150式火箭筒及其改進型的基礎上於60年代研製的,首次採用了敞開式平衡拋射發射方式,降低了發射痕跡和筒尾危險區。該火箭筒於1973年大量裝備聯邦德國陸軍,成為班組制式武器,從1990年起,逐漸被鐵拳3式60mm火箭筒取代。

結構特點

1.火箭筒長矛44mm火箭筒由發射筒護板擋焰罩肩托前手柄、握把、背帶、瞄準具以及發射機構、擊發機構、保險裝置發火系統等組成。發射筒是個兩端開口的滑膛管,用無縫鋼管制成。其前面有彈藥定位缺口和擋焰罩,後面有擴口環,下面有手柄支耳和握把聯接座,左側有準星、表尺座,右側有背帶環,左上方有光學瞄準鏡支座和緊定器。護板由護板箍固定在筒身中部,以保護射手的肩部和面部不被灼傷。前手柄只用於握持,後握把內裝發射、擊發機構以及保險裝置。發火系統類似於手槍,結構較為複雜,主要包括機座扳機扳機簧扳機護圈擊發槓桿擊發橋擊針擊針簧擊針導向管扳機保險槓桿保險器點火器支座導火管火帽組件等。火帽組件做成手槍彈形狀,便於裝填。肩托部件位於握把後面。
2.瞄準裝置該火箭筒配用由準星和表尺組成的機械瞄準具光學瞄準鏡。光學瞄準鏡作戰時安裝在瞄準具支座上,用緊定器固定。光學瞄準鏡質量為750g。
3.彈藥該火箭筒配用DM32式破甲火箭彈破甲彈的彈體、風帽用高強度鋁合金材料製成,風帽頂端裝有鋼製防滑帽。該彈配有彈底壓電引信。彈體的6片尾翼平時向前摺疊,由調節片和滑筒固定,發射後,在彈簧作用下沿彈徑切線方向展開,以保證火箭彈穩定飛行。

性能數據

口徑-----------------------------44mm
火箭筒攜行狀態長-----------------880mm
火箭筒戰鬥狀態長-----------------1162mm
火箭筒戰鬥總質量-----------------10.3kg
火箭筒質量-----------------------7.8kg
配用彈種-------------------------
破甲彈彈長-----------------------------550mm
彈徑-----------------------------67mm
彈質量---------------------------1.5kg
炸藥質量-------------------------310g
初速-----------------------------168m/s
直射距離-------------------------210m/s
有效射程------------------------
對運動目標300m
對固定目標400m
破甲厚度-------------------------370mm
立靶密集度-----------------------0.01×0.01,m
瞄準裝置-------------------------機械瞄準具光學瞄準.

各國單兵火箭發射器

攜帶型單兵火箭發射器是一種單兵使用、發射火箭彈的輕武器。通稱火箭筒。主要用來反擊敵輕、中型裝甲目標,摧毀敵火力點和殺傷敵有生力量。進入20世紀90年代後,火箭發射器及其彈藥開始採用簡易制導技術、火控技術、微推力偏心噴管技術、尾翼延時張開技術和高精度電子定時引信技術等,使火箭發射器和火箭彈的綜合性能發生質的飛躍。
