基本信息

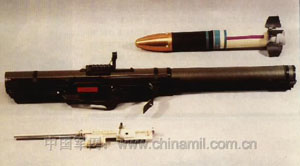

英國勞80式94mm火箭筒產品名稱:勞80式94mm火箭筒
ＬＡＷ８０９４ｍｍ Ｒｏｃｋｅｔ Lａｕｎｃｈｅｒ
生產單位:英國亨廷工程有限公司
Ｈｕｎｔｉｎｇ Ｅｎｇｉｎｅｅｒｉｎｇ Ｌｔｄ.，ＧＢ
現狀:生產
用途:毀傷８０年代主戰坦克
勞80式火箭彈結構
1．風帽２．藥型罩３．彈體４．炸藥５．隔板６．調整器７．傳爆藥８．連線體９．引信１０．點火具１１．推進劑１２．燃燒室１３．導線１４．尾翼１５．密封蓋
武器概述
英國陸軍總參謀部於１９７１年１０月提出了自行研製反坦克武器的戰術技術要求。根據這一要求，英國皇家兵器研究院在１９７２年完成了可行性論證，提出了ＲＣＳ－５式火箭筒（火箭結構、慣行飛行、簡易瞄測、質量５ｋｇ）設計方案。英國皇家兵器研究院花了兩年時間進行探索性研究，提出了雛型，並於１９７７年２月同英國陸軍正式簽訂研製契約，規定從同年７月起的一年內完成工程設計任務，並指定亨廷公司為主承包商。１９７８年１２月亨廷公司獲準試批量生產，１９８０年１２月在蘇格蘭的柯爾庫萊特首次進行實彈肩射試驗。１９８６年１０月和１９８７年２月分別在沃明斯特和斯坦福德進行了部隊試驗，１９８７年下半年裝備英國部隊，並陸續銷售到約旦、泰國、馬來西亞等國，單價為２０００～３０００英磅。
結構特點
勞８０式９４ｍｍ火箭筒的突出特點是採用了觀察試射槍，首發命中率高，但威力不足，不能對付裝有反應式裝甲的主戰坦克，且發射特徵明顯，閃光和後噴火焰都較大，不能在掩體內或建築物內使用。
火箭筒
該火箭筒由發射筒和火箭彈兩大部分組成。發射筒為抽拉式套裝結構，筒外裝有擊發機構、保險裝置、觀察試射槍、瞄準具、肩托、提把和背帶等。發射筒用凱夫拉縴維浸塗環氧樹酯纏繞製成，兩端有多孔聚苯乙烯防護密封蓋，用以緩衝運輸中可能遇到的意外撞擊。發射時將內筒由後面拉出，筒內的火箭彈由一個輕小的固彈器限制在原位。隨著內筒的拉出，擊發桿簧處於壓縮狀態，打開保險扣動扳機，擊發桿組件中的擊針打擊火帽，就可將火箭彈射出。
為消除瞄測目標時產生的人為誤差，提高首發命中機率，該火箭筒採用了觀察試射槍。全槍裝在塑膠模鑄座內，成為外筒整體的一部分，槍管用鋁合金材料製成，並經陽極氧化處理，口徑為９ｍｍ。
瞄準裝置
該火箭筒採用簡易塑膠瞄準鏡，放大率為１倍。此外還配有像增強夜視儀和光電火控系統。
彈藥
該火箭筒配用空心裝藥破甲彈，由戰鬥部、引信、火箭發動機和折疊弧形尾翼組成。火箭發動機殼體是在鋁合金內襯上纏凱夫拉縴維製成的，內裝含鋁的端羥基聚丁二烯速燃推進劑。壓電晶體組件和保險裝置位於戰鬥部和發動機之間。引信最大發火角為８０°。
性能數據
口徑------------------------------------------94ｍｍ
火箭筒攜行狀態長------------------------------1000ｍｍ
火箭筒戰鬥狀態長------------------------------1500ｍｍ
火箭筒戰鬥總質量------------------------------9.5kg
火箭筒質量------------------------------------4kg
配用彈種--------------------------------------破甲彈
彈徑------------------------------------------94ｍｍ
彈長------------------------------------------720ｍｍ
彈質量----------------------------------------4.35kg
炸藥質量--------------------------------------500g
膛口保險距離----------------------------------10ｍ
初速------------------------------------------340ｍ／ｓ
有效射程--------------------------------------300ｍ
最大有效射程(用試射槍)------------------------500ｍ
用光電火控系統--------------------------------600ｍ
破甲厚度-------------------------------------->700ｍｍ
瞄準裝置--------------------------------------簡易光學瞄準鏡，
像增強夜視儀，光電火控系統
