基本資料

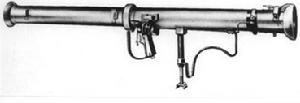

美國M20式88.9mm火箭筒生產單位：美國塔利防禦系統公司
Ｔａｌｌｅｙ Ｄｅｆｅｎｓｅ Ｓｙｓｔｅｍ Ｉｎｃ.，ＵＳ
現狀: 停產
用途: 摧毀坦克和裝甲戰車
概 述
Ｍ２０式８８．９ｍｍ火箭筒，是第二次世界大戰後，在Ｍ９Ａ１式６０ｍｍ火箭筒的基礎上研製而成的，於１９５０年裝備美軍。其後，曾多次對該火箭筒進行改進，先後出現過Ｍ２０Ａ１、Ｍ２０Ａ1Ｂ１和Ｍ２０Ｂ１等幾種型號。
該火箭筒除了作為美軍制式裝備外，曾在２０多個西方國家軍隊中服役，並用於朝鮮戰場。義大利、比利時、巴西、馬來西亞等國曾相繼生產仿製品。瑞士的５８－８０式、西班牙的Ｍ６５式和Ｃ－９０式、法國的Ｆ１式、以色列的Ｂ－３００式和前南斯拉夫的Ｍ７９式等火箭筒，都是從Ｍ２０式８８．９ｍｍ火箭筒演變而成的。
結構特點
１．火箭筒
Ｍ２０式８８．９ｍｍ火箭筒由發射筒、發射擊發機構、腳架、瞄準具和肩托等組成，需２人操作。發射簡為兩節式，中間用螺紋聯接，行軍時把兩段折並起來，用背帶背在肩上。擊發裝置為磁電機式，扣壓和放開扳機的兩個動作，使電樞的雙向運動產生髮射脈衝電流，輸送給彈上的電點火具，點燃點火黑藥，接著點燃推進劑，發射火箭彈。
２．瞄準裝置
該火箭筒配用光學瞄準鏡，分劃鏡上有一條垂直斷隔線，左右各有５條水平線。各段垂直線及其間隔表示４５．７ｍ射距；各段水平線及其間距，表示目標速度８ｋｍ／ｈ（２．２ｍ／ｓ）。對運動目標射擊時，可賦予適當的提前量。
３．彈藥
該火箭筒配用Ｍ２８、Ｍ２８Ａ１、Ｍ２８Ａ２和Ｍ３４式破甲彈。Ｍ２８式破甲彈的空心裝藥戰鬥部的彈體和風帽用鋼材製成，裝Ｂ型混合炸藥，含黑索金和梯恩梯各５０％。藥型罩是紫銅材料製成的。引信為頭部著發彈底瞬爆型。鋼發動機殼內裝有管形Ｍ７推進劑，電點火具在推進劑的前端，由２個導管通過發動機裝藥噴管引到彈外，發射前要與磁電擊發裝置的２個電極連線。運輸時前向摺疊尾翼外面，有一短路卡箍，以防環境中的電磁乾 擾和雷電影響。
性能數據
口徑 ------------------------------------------------- 88.9ｍｍ
火箭筒攜行狀態長 ------------------------------------- 803ｍｍ
火箭筒戰鬥狀態長 ------------------------------------- 1549ｍｍ
前發射筒長 ------------------------------------------- 768ｍｍ
火箭筒戰鬥總質量 ------------------------------------- 9.54kg
火箭筒質量 ------------------------------------------- 5.5kg
前發射筒質量 ----------------------------------------- 1.6kg
後發射筒質量(含擊發裝置、瞄準具等) ------------------- 3.9kg
配用彈種 --------------------------------------------- 破甲彈
彈徑 ------------------------------------------------- 88.9ｍｍ
彈長 ------------------------------------------------- 598ｍｍ
彈質量 ----------------------------------------------- 4.04kg
戰鬥部質量 ------------------------------------------- 930g
炸藥質量 --------------------------------------------- 870g
初速 ------------------------------------------------- 160ｍ／ｓ
有效射程 --------------------------------------------- 200ｍ
最大射程 --------------------------------------------- 1200ｍ
射速
最大 ---------------------------------------------- 8發／ｍｉｎ
持續 ---------------------------------------------- 4發／ｍｉｎ
破甲厚度 --------------------------------------------- 280ｍｍ
瞄準裝置 --------------------------------------------- 光學瞄準鏡
