基本信息

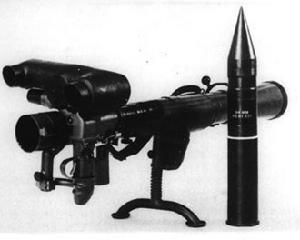

瑞典小人式74mm火箭筒產品名稱: 小人式74mm火箭筒
Ｍｉｎｉｍａｎ 74ｍｍ Ｒｏｃｋｅｔ L ａｕｎｃｈｅｒ
生產單位： 瑞典FFV軍械公司
ＦＦＶＯｒｄｎａｎｃｅ，ＳＥ
現狀:停產
用途: 用於攻擊近距離裝甲目標
概述
小人式74ｍｍ火箭筒是一種單兵一次性使用的輕型近程反裝甲武器，由瑞典ＦＦＶ軍械公司於60年代初研製，1968年開始裝備瑞典部隊，每個步兵連配備72具。此外，芬蘭、奧地利等國也裝備有此火箭筒。該火箭筒主要用於近距離上攻擊裝甲車輛、防禦工事、軍事器材以及土牆壁壘等目標。由於射程較近和威力不足，已逐漸被ＡＴ－4式84ｍｍ火箭筒取代。
特點
１．火箭筒
小人式74ｍｍ火箭筒由發射筒、燃燒室、肩托、瞄準具、背帶以及發射機構、
擊發機構和保險裝置等組成。該火箭筒的特點是綜合運用無後坐炮發射原理和高低壓藥室燃燒方式，克服了通常無後坐炮發射裝藥在未充分燃燒的情況下就從尾噴管大量噴掉的缺陷。由於低壓室內的燃氣壓力較低，降低了對發射筒的強度要求，因而火箭筒的質量較小，只有2ｋｇ。發射筒分為低壓室和尾噴管兩部分，用玻璃鋼製成，兼作包裝筒，前端有密封蓋，發射時需取下，筒尾有塑膠蓋片封閉，發射時蓋片會在適當的時候破碎，對武器系統幾乎無影響。發火裝置位於高壓燃燒室的前端，燃燒室是圓柱形的，用高強度鋁合金製成，側壁上有若干被封閉的排氣孔。高壓燃燒室內有點火具和發射裝藥，其外徑比發射筒內徑小得多，形成的空間成為燃氣充分膨脹做功的低壓室。低壓室和噴管之間有一個密封裝置。高壓燃燒室的後端固定在密封裝置上。
扳倒發射筒右上方的扳機控制柄，武器便處於待髮狀態。當射手扳動扳機控制柄後拇指離開時，擊發桿後退，擊針刺發火帽，通過導火索引燃點火具和發射裝藥。裝藥充分燃燒並達到預定高壓時，燃氣突破密封裝置由高壓燃燒室的排氣孔進入低壓室。由於體積增大，燃氣充分膨脹，壓力和溫度下降，同時形成很高的運動速度；高速燃氣同時作用在彈底和密封裝置上，拉斷聯接件，在向前拋出破甲彈的同時，密封裝置也被衝破，燃氣經過文杜里噴管高速向後排出。
２．瞄準裝置
該火箭筒配用由摺疊式前、後瞄準器組成的機械瞄準具。前瞄準器為框形結構，上面有射程為50ｍ、100ｍ、150ｍ、250ｍ的距離分劃，框的上端有一個準星柱，可與後瞄準器板上的兩個覘孔中較大的覘孔一起，用於昏暗環境中瞄測目標。
3.彈藥
該火箭筒發射小人式74ｍｍ破甲彈，破甲彈外形呈酒瓶狀。前端的定距桿用於保證最佳炸高。尾翼結構比較新穎，穩定管後部有4個Ｈ形預製縫隙，形成8個翼片，在破甲彈飛離筒口的瞬間，在高速燃氣作用下，強制翼片向外同步張開。在彈道上，破甲彈依靠自身的氣動特性和尾翼提供的穩定力矩，保證穩定飛行。
性能
口徑：74ｍｍ
火箭筒戰鬥狀態長：900ｍｍ
火箭筒戰鬥總質量：2.9kg
火箭筒質量：2kg
配用彈種：破甲彈
彈徑：74ｍｍ
彈長：325ｍｍ
彈質量：880g
炸藥質量：300g
初速：160ｍ／ｓ
膛口保險距離：10ｍ
有效射程
對運動目標：150ｍ
對固定目標：250ｍ
彈丸飛行時間(150ｍ)：1.2s
破甲厚度：340ｍｍ
瞄準裝置：機械瞄準具
