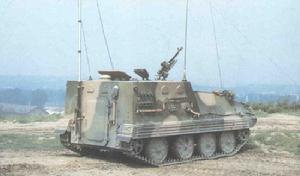

YW701A裝甲指揮車
概述
該車系YW531C系列的車輛之一，供裝甲部隊師、團指揮員和參謀通信指揮使用，裝有VHF調頻電台和HF單
YW701A裝甲指揮車結構特點
該車系在YW531C底盤基礎上製成，車體後部加高300mm，以增大指揮艙的活動空間。
車上裝備3部VHF調頻電台(其中1部為備用)，2部HF單邊帶電台(其中1部為備用)、1部短波收信機和701A車內通話器。通信系統首次採用共用天線，以減少天線的數量。2部VHF調頻電台和1部HF單邊帶電台可以同時工作，可用任意2部電台進行人工轉信。當工作電台損壞時，備用電台可以迅速投入使用。車上電台可以進行1千米的遙控。VHF調頻電台還配裝10米升高天線，HF單邊帶電台也配裝10米桅桿天線，以改善電台的通信效果和增大通信距離。指揮艙和駕駛艙之間有隔門隔開以降低噪聲。
車內電氣系統工作電壓為直流24V，蓄電池4個，電壓12V，總容量310Ah，並裝備1台2千瓦汽油發電機和1台換能器。汽油發機或市電可以通過換能器向車上提供直流電源。
指揮艙四周裝有11塊具有加熱除霜功能的防彈玻璃觀察鏡，以便於指揮員對外觀察。觀察鏡裝有活動防彈蓋板。
車體左前頂部裝有12.7mm高射機槍。
型號演變
YW701B裝甲指揮車
該車是YW701A裝甲指揮車的變型，1984年定型投產，減少1部VHF調頻電台和1部HF單邊帶電台，其他均與YW701A裝甲指揮車相同。
性能數據
型號 YW701A
乘員 2+5人
戰鬥全重 13000千克
單位功率 18千瓦/t
單位壓力 57.2kPa
車長 5.476m
車寬 2.928m
車高 2.776m
車底距地高 0.44m
履帶著地長 3.095m
履帶中心距 2.464m
履頻寬 360mm
公路最大速度 65千米/小時
水上最大速度 6千米/小時
燃料儲備 450L
公路最大行程 500千米
爬坡度 62.5%
側傾坡度 46.5%
攀垂直牆高 0.6m
越壕寬 2m
發動機
型號 BF8L413F
類型 8V風冷渦輪增壓中冷柴油機
功率/轉速 235千瓦/2500r/min
傳動裝置
類型 機械
前進/倒檔數 5/1
轉向裝置類型 轉向離合器
懸掛裝置類型 扭桿
主要武器
口徑/型號/類型 12.7mm/59式/高射機槍
彈藥基數 560發
旋轉範圍 360°
俯仰範圍 -5°～＋85°
裝甲結構類型 鋼裝甲
通信設備 VHF調頻電台3部(其中1部備用)
HF單邊帶電台2部(其中1部備用)
短波收信機1部
發電機電壓/功率/類型 28V/3.36千瓦/直流
230V/1千瓦/交流
蓄電池數量/電壓/容量/型號 4個/12V/310Ah/65-1式
