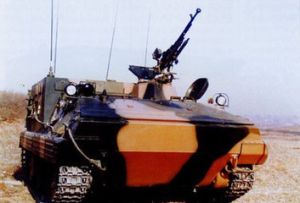

中國YW701A裝甲指揮車
中國YW701A裝甲指揮車名稱 YW701A裝甲指揮車
研製單位 中國北方工業(集團)總公司
China North Industries Group
生產單位 中國北方工業(集團)總公司
China North Industries Group
現狀 根據用戶需要生產
結構特點
該車系在YW531C底盤基礎上製成，車體後部加高300mm，以增大指揮艙的活動空間。車上裝備3部VHF調頻電台(其中1部為備用)，2部HF單邊帶電台(其中1部為備用)、1部短波收信機和701A車內通話器。通信系統首次採用共用天線，以減少天線的數量。2部VHF調頻電台和1部HF單邊帶電台可以同時工作，可用任意2部電台進行人工轉信。當工作電台損壞時，備用電台可以迅速投入使用。車上電台可以進行1km的遙控。VHF調頻電台還配裝10m升高天線，HF單邊帶電台也配裝10m桅桿天線，以改善電台的通信效果和增大通信距離。指揮艙和駕駛艙之間有隔門隔開以降低噪聲。
車內電氣系統工作電壓為直流24V，蓄電池4個，電壓12V，總容量310Ah，並裝備1台2kW汽油發電機和1台換能器。汽油發機或市電可以通過換能器向車上提供直流電源。
指揮艙四周裝有11塊具有加熱除霜功能的防彈玻璃觀察鏡，以便於指揮員對外觀察。觀察鏡裝有活動防彈蓋板。
車體左前頂部裝有12.7mm高射機槍。
型號演變
YW701B裝甲指揮車
該車是YW701A裝甲指揮車的變型，1984年定型投產，減少1部VHF調頻電台和1部HF單邊帶電台，其他均與YW701A裝甲指揮車相同。
性能數據
型號YW701A
乘員2+5人
戰鬥全重13000kg
單位功率18kW/t
單位壓力57.2kPa
車長5.476m
車寬2.928m
車高2.776m
車底距地高 0.44m
履帶著地長 3.095m
履帶中心距 2.464m
履頻寬 360mm
公路最大速度65km/h
水上最大速度6km/h
燃料儲備450L
公路最大行程500km
爬坡度 62.5%
側傾坡度46.5%
攀垂直牆高 0.6m
越壕寬 2m
發動機
型號 BF8L413F
類型 8V風冷渦輪增壓中冷柴油機
功率/轉速 235kW/2500r/min
傳動裝置
類型 機械
前進/倒檔數5/1
轉向裝置類型轉向離合器
懸掛裝置類型扭桿
主要武器
口徑/型號/類型12.7mm/59式/高射機槍
彈藥基數 560發
鏇轉範圍 360°
俯仰範圍 -5°～＋85°
裝甲結構類型鋼裝甲
通信設備VHF調頻電台3部(其中1部備用)
HF單邊帶電台2部(其中1部備用)
短波收信機1部
發電機電壓/功率/類型28V/3.36kW/直流
230V/1kW/交流
蓄電池數量/電壓/容量/型號 4個/12V/310Ah/65-1式
