SA-N-9艦空飛彈

SA-N-9艦空飛彈

SA-N-9艦空飛彈是俄羅斯新型近程防空飛彈,用於取代SA-N-4艦空飛彈。裝備在無畏級驅逐艦、新的伏龍芝級巡洋艦上,該彈射程12千米,採用指令制導和主動雷達制導,採用六聯裝垂直發射裝置,火控系統為“十字劍”火控系統。

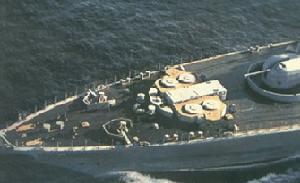

(圖)SA-N-9艦空飛彈SA-N-9艦空飛彈

技術性能

SA-N-9艦空飛彈就是9M330/9M331飛彈

長2.9米,彈徑232毫米,重165千克,分成2組垂直裝在位於車體中部的儲藏/發射 筒內,可存放10年以上而不需要監測和檢修。

發射時飛彈從發射筒內彈出到18-20米的高度,主發動機點燃。

8枚待發飛彈可以對付4個目標,發射間隔3秒。單室雙推力發動機可以讓發動機續航時間長達12秒,最大飛行速度850米/秒,機動過載30g可以對付速度為700米/秒,機動能力10g的空中目標。比其他近程防空飛彈系統要優越很多。

發射系統

(圖)SA-N-9艦空飛彈垂直發射系統SA-N-9艦空飛彈垂直發射系統

SA-N-9點防禦系統由俄羅斯阿爾泰設計局研製,採用的艦空飛彈由火炬設計局研製,是把陸軍型SA—15“道爾”飛彈“移植”到艦上使用。“道爾”飛彈在陸軍野戰防空飛彈家族中辜有盛譽,SA—N一9的性能也相當優秀。該彈長2.97米,彈徑0.22米,彈重165千克,戰鬥部重15千克,最大速度850米/秒,可攔截高度在10~6000米、距離1500~6000米的反艦飛彈和高度在10~6000米、距離1500~12000米的作戰飛機。

SA-N-9飛彈採用鴨式布局,指令制導、垂直發射方式。發動機為單級雙推力火箭發動機,引信為脈衝都卜勒引信,單發殺傷機率90%。為了解決飛彈垂直發射後的轉彎問題。該飛彈採取了一種非常獨特的方法,就是在彈體中部採用10個小燃氣噴管來控制飛彈垂直發射飛行段的快速轉彎。相比之下,國際上普遍採用的在飛彈發動機尾部加裝燃氣舵的推力矢最控制轉彎的方法顯得技術複雜、研製難度大。

SA-N-9近程防空飛彈系統採用了許多新技術,性能先進,俄羅斯便裝備本國海軍而未向國外出口。而且,俄羅斯一直沒有放棄對SA-N-9的改進,主要是提高反應速度,提升飛彈性能及降低成本。

裝載系統

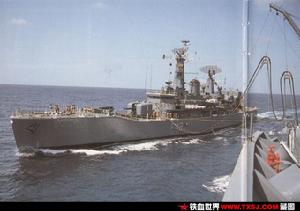

(圖)裝SA-N-9艦空飛彈的艦隊裝SA-N-9艦空飛彈的艦隊

尼爾吉里級,目前裝備了3艘,滿載排水量達4270噸,艦長75.4米,艦寬11.9米,它最大航速34節,續航力3500海里。

裝備有:SA-N-9艦空飛彈發射裝置。飛彈射程15公里,具有點防空能力。“布拉莫斯”超音速巡航飛彈,飛行馬赫數2~2.5,最大射程300公里。它可在海面上5~10米高進行掠海飛行,在距目標25公里處啟動抗干擾雷達自動制導系統開始追蹤目標。
