簡述
RAH-66“科曼奇”（Comanche）武裝直升機隱身性能

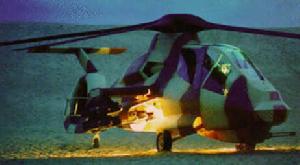

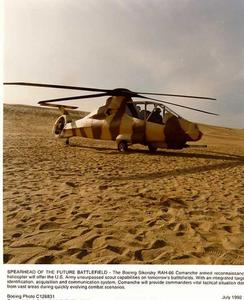

RAH-66直升機而RAH-66則用整體的隱身設計：機身採用了類似F-117的多面體圓滑邊角設計，減少直角反射面，並採用吸波材料；發動機進氣口經過精巧設計，開口呈縫隙狀，氣道曲折，避免雷達波照射到渦輪風扇上產生大的回波；排 氣管採用了複雜的降溫、遮掩設計，排氣輻射量極小；採用了美國直升機設計中少有的涵道風扇尾槳設計，雷達反射回波比傳統尾槳要少。
RAH-66直升機的雷達反射截面積比目前其他任何直升機的都小，僅為他們的1％。這么好的隱身性能主要是它採用了可隱身的外形，廣泛使用了複合材料和 雷達干擾設備才具有的。 RAH-66機頭光電感測器轉塔為帶角平面邊緣形狀，有消散雷達反射波的作用。機身側面由兩半乎面轉角構成，這就避免了圓柱體和半球體機身那種強烈地全向 散射雷達波的弊病。尾梁兩側有圈置的“托架”，可偏轉反射掉雷達波，使其不能返回探測雷達。尾部的涵道後槳向左側傾斜，尾槳上的垂直尾翼向右側傾斜，其上 安裝水平安定面。這種結構不會在金屬 表面之間形成具有90度夾角的、能強烈反射雷達信號的角反射器。普通直升機的正面，進氣道像角反射器那樣，是較強的雷達反射體，而RAH-66直升機的兩 台發動機包藏在機身內，進氣道在機身兩側上方懸埋入式的，且進氣道呈棱形，不會對雷達波形成強反射。鏇翼槳轂和槳葉根部都加裝了整流罩，形成平緩過渡的融合體，也可減少對雷達波的反射。槳時形狀經過精心選擇，不易被雷達探測到。

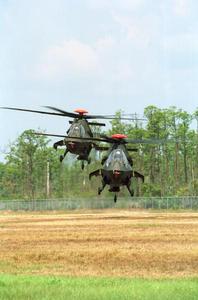

RAH-66直升機RAH-66減小雷達反射截面積的另一項外形設計措施是，採用內藏式飛彈和收放式超落架。RAH -66最多可攜帶14枚飛彈，其中6枚掛裝在具有整體掛梁的可關閉艙門上，平時艙門關閉，發射時打開。內藏式飛彈艙在直升機上是首次採用。20毫米口徑的 加特林轉管炮能形成較大的雷達反射截面積，所以它被設計成能在水平面內轉動180度，並向後收藏在炮塔的整流罩內。懸掛武器或副油箱用的短翼可拆卸，在執行武裝偵察等只需攜帶少量武器而要求高隱身的任務才可拆掉短翼。後三點式起落架是可收放的，收起後有超落架艙門關閉遮擋，可減小雷達反射截面積。
為減小雷達反射截面積，RAH-66還廣泛採用了複合材料，其所用複合材料占整個直升機結構重量的51％。而美國軍用直升機UH-60“黑鷹”所用的複合材料才占9％，RAH-66是目前世界上使用複合材料最多的實用直升機。在機體結構中使用複合材粹的有蒙皮、艙門、桁條、隔框、中央龍骨盒梁結構、炮塔整流罩、涵道尾槳護罩、垂直尾翼和水平安定面。在鏇翼系統中使用複合材料的有撓性梁、槳葉、扭力管、扭力臂、鏇轉傾傾斜盤、套管軸和鏇翼整流罩。傳動系統使用複合材料的的有傳動軸和主減速器箱。所用複合材料有韌化環氧樹脂、雙馬來醯亞胺樹脂、石墨纖維、玻璃纖維和凱夫拉縴維等。
操作性能
RAH-66直升機兩台T800渦輪軸發動機裝在機身曲肩部，有發動機數字控制裝置。單台功率為895千瓦。油箱燃油容量為1018升。燃油系統是耐墜毀的，且有惰性氣體發生系統，可防止直升機墜毀後燃油著火。
RAH-66直升機還可加裝雷達干擾機，它可迷惑探測雷達。其工作原理是，它能將入射雷達波變為脈衝信號，同時測出直升機在該條件下的反射數據，並發 射出假回波，從而達到使探測雷達失靈目的。 RAH-66的雷達反射特徵信號低，使用低功率干擾機即可，這就減輕了干擾機的重量及費用。不像AH-64那樣，需要較高功率的干擾機。不難看出，隱身技 術是使雷達系統失效，使其探測不到飛行器的技術。實際上，隱身技術有4個方面，除了對雷達探測隱身外，還有對紅外探測、音響探測和目視的隱身。
可以說，RAH-66又是一種最冷的直升機，它是把紅外抑制技術綜合運用到機體中的第一種直升機。紅外抑制器裝在尾梁中，其獨特的長條形排氣口設計， 有足夠曲長度使發動機排出的熱氣和冷卻空氣完全和有效地混合。冷卻空氣通過尾樑上方的第二個進氣口吸入，與發動機熱排氣混合，然後，經尾梁兩側向下的縫隙徘出，再由鏇翼下冼流吹散，使排氣溫度明顯降低，從而保護直升機不受熱尋的飛彈的攻擊。
“科曼奇”遂行任務時，主要套用被動式偵察手段，例如熱成像儀或電視、微光電視等；當然也可以使用尖錐形的桅頂毫米波雷達(AH-64D上的是圓盤 形)。據波音公司宣稱，其對目標觀察的有效距離相當現役偵察直升機的2倍。最為突出的是偵察任務是用計算機輔助計畫的，並且能夠儘快將機上設備所發現的目 標資料數據與原來儲存的資料數據進行對比分析，去偽存真，發現新目標新動態，將最終得出的目標數據與戰場態勢在座艙螢光屏上顯示出來，並根據指令近乎“實 時”的傳送給地面部隊有關指揮官。過去用光學偵察飛機，從發現戰場目標到指揮下個攻擊力量出擊差不多需要1-2小時，現在只要10分鐘左右。如果當時戰場 已有攻擊飛機，就可以立即命令這些飛機發起攻擊。RAH-66座艙

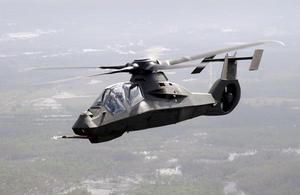

RAH-66直升機RAH-66採用雙座縱列式座艙，機身細長，武器內藏，超落架可收起，這些不僅使直升機迎面的雷達反射面積減小，而且，如果距離不夠近用肉眼也不容易 發現。座艙採用平板玻璃，能有效地減少陽光的漫反射。全機表面採用暗色的無反光塗料，以減小直升機的反光強度。這些也有利於對目視隱身。RAH-66採用 5片槳葉的鏇翼但與減少目視探測有關。因為鏇翼鏇轉時的視亮度與閃爍頻率有關，即與鏇翼槳財的通過率有關。如果穩定光源有一半時間受到遮擋，在閃爍頻率為 9.5赫茲時，實際顯示的視亮度是穩定光源的2倍。9.5赫茲約為兩片槳葉的閃爍頻率。此頻率越高，視亮度越低。每片槳葉的閃爍頻率為36赫茲，視亮度會降低50％。鏇翼為5片槳時的直升視被目視探測到的可能性比2片槳葉直升機可減少85％左右。這種現象稱為布魯克效應，實驗也證實了這一點。
在用肉眼看到直升機之前，通過直升機的響聲也可探測和識別直升機。為此，RAH-66採用了以下有效的減小嗓音的措施。鏇翼獎尖採用後掠式，可使噪音 聲壓減少2至3分貝，這樣5片槳葉鏇翼的噪音與2片槳葉鏇翼的噪音就難以分辨。所採用的涵道尾槳，由於消除了鏇翼與尾槳尾流之間的相互作用，也可減少噪 音。RAH-66尾梁兩側向下的狹長縫隙式排氣口，不僅能減少發動機排氣的紅外輻射征，而且還能消除發動機排氣的噪音。RAH-66降低噪音的另一種方法 是，槳葉的葉型和彎曲度從槳根到槳尖是的，這能使前行槳葉外段達到尖高速而後行槳葉不致失速，這樣，直升機在低速飛行(167公里/小時)時便可降低鏇翼 轉速，這就除低了鏇翼噪音。
在光學目視偵察能力方面，飛行員還有頭盔瞄準具，可利用機頭紅外或微光夜視儀將圖像傳送到頭盔的夜視鏡上。該夜視鏡的機場角可達35度到52度。而 “阿帕奇”的只有30度到40度。機頭紅外觀察儀使用的波長為8-12微米，夜間在8-10千米遠發現坦克是完全可能的。
電子通信性能

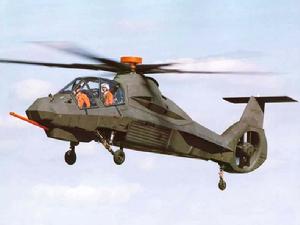

RAH-66直升機2003年1月羅克韋爾•克林斯公司已經向RAH-66交付了第一套工程製造發展型（EMD）飛機保留組件（ARU）頭盔綜合顯示瞄準系統 （HIDSS）.凱塞電子公司（現屬羅克韋爾•克林斯公司）負責為“科曼奇”計畫設計、研製頭盔綜合顯示瞄準系統。頭盔顯示器向駕駛員顯示精確武器和飛行 字元，使駕駛員能夠24小時全天候實現抬頭操作飛行。這種頭盔顯示器採用了重量輕的固體輕質活動矩陣液晶顯示器（AMLCD）技術。該系統採用兩組件結構 設計，在飛機保留組件中使用含有35°×52°大視場、雙目鏡雙物鏡光學系統、高解析度（SXGA級--1280×1024像素）、電磁跟蹤感測器及其驅 動電子組件的模組。飛機保留組件儲存在飛機里，作為武器和電光系統的一部分。光學系統是可摺疊式的，可以只用單目鏡、單物鏡，或者使用雙目鏡、雙物鏡。該 系統的駕駛員頭戴組件重量為1770克，它還有一個可選的40度微光（低亮度）電視模組，重量為2000克。
機上電子設備十分現代化，並有2個多餘度的任務計算機和三套數據匯流排：•軍用飛機現用的1553B標準匯流排；高速光纖匯流排；極高速光纖匯流排。
以上三者可以互為余度，只要有一套正常，機上設備數據即可交聯工作。
RAH-66將安裝ITT工業公司航空電子分部的AN/ALQ-211綜合射頻對抗裝置(SIRFC)，用於自衛電子對抗。SIRFC具有雷達告警和干擾 功能，可使載機免遭雷達制導飛彈的襲擊。系統是開放式結構和模組化設計，適合裝備多種類型的飛機。除具有感測器融合、情形告知、雷達告警、電子對抗功能 外，還具有基於作戰任務要求的電子支援措施能力。
生存性能
武裝直升機的生存力包括兩方面，一是作戰生存力，例如受到對方武器打擊時的抗損能力等，一是平時訓練飛行或使用過程的“正常抗墜毀”能力。
“科曼奇”直升機的作戰生存力設計標準是：尾鏇翼能承受12.7mm機槍彈丸打擊，並且在一片鏇翼被打掉後仍然能飛行30分鐘。機體結構可承受23毫米炮彈直接命中產生的傷害。另外作戰時座艙有防化學、生物武器的能力。
武裝直升機的低空機動能力對提高作戰生存力關係很大。低空作戰要儘量減少暴露於對方火力的時間，例如要能很快超低空越過一個山頭。“科曼奇”的最大正過載 是 2.5g，負過載是-1.0g，這使它能夠在大速度衝刺時用6秒時間越過一個100米的小山頭，離地高度始終保持不大於5米。
剛開始拉起時用2秒時間保持正過載2.5g，然後在不大於1.5秒時間之內改為負過載(使直升機順鼓包形狀下降)，又保持-0.5g約2秒時間。這樣．整個機動動作暴露的時間很短。
為提高直升機的作戰生存力，美陸軍強調要雙發動機布局。現在採用的動力裝置為2台輕型直升機渦軸發動機公司(LHTEC Light Helicopter Turbine Engine Company，羅爾斯•羅伊斯公司和漢尼威爾公司的聯合企業)研製的T800-LHT-800型渦輪軸發動機，每台最大功率為1149千瓦。
兩台發動機基本上獨立工作，當一台發動機作戰損傷時，不會影響到另一台的工作。只要有1台發動機工作，直升機就可以保證返航。抗墜毀方面的標準是：當以12.8米/秒的垂直速度墜地時，飛行員座椅可保證其生命安全，機率為95%。
火力配置

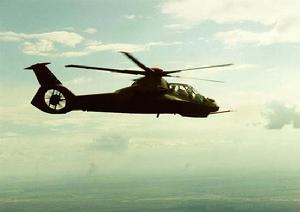

RAH-66直升機RAH-66的短翼可以不同的組合方式攜帶864千克武器載荷。短翼若掛外部油箱， RAH-66則可飛行2355公里，可橫越大西洋。短翼能掛帶32枚70毫米“九頭蛇”(Hydra)火箭，或者8枚“海爾法”飛彈，或類似購飛彈。 RAH-66的內外掛架總共能攜帶14枚“海爾法”飛彈或類似的飛彈。
鏇轉炮塔安裝有20毫米口徑的雙管機炮，對付空中目標時其射速為每分鐘1500發對付地面目標時為每分鐘750發。 鏇轉炮塔方位角為240度，俯仰角為60度。彈藥箱裝彈500發。給RAH-66加油和給它的炮塔與武器艙裝彈，3人在不到13分鐘的時間內就可完成。 RAH-66裝有先進的航空電子設備，具有在晝夜惡劣氣象條件下偵察作戰的能力。在戰鬥中能首先發現目標，可先發制人，在目標開火之前首先開火。先進的導 航與目標瞄準系統能在夜間提供高清晰度戰場紅外圖像，從而使該直升機具有優良的作戰能力。與“阿帕奇”直升機相比，RAH-66“科曼奇”直升機發現目標 的距離可增加40％，反應時間將縮短95％。
當遂行不要求隱身的任務時，可在機身兩側加裝一副短翼，可掛2×4枚“海爾法”飛彈或2×8枚“毒刺”飛彈。該短翼也可掛2個1700升副油箱作為轉場飛 行之用。彈艙如不掛彈可改為425升油箱。機內正常油量是1142升。相比之下，可以看出外掛的兩個副油箱很大，它將使該直升機的轉場航程達到2000千 米以上。
為了解決現代軍用飛機日益複雜的維護問題，提高飛機使用率，更好的適應現代戰爭的時間要求，美軍對新研製的軍用飛機均有嚴格的維護標準限制。“科曼奇”直 升機的維修性要求很嚴格，波音公司也下了很大功夫。原指標是：復飛需要時間為3人15分鐘〔加油及裝彈藥)；平均飛行1小時維護工作量2.5工時(AH- 64是6工時)。轉場飛行需要5名機務人員，要求做到安裝短冀3.5分鐘，掛大副油箱及加滿油了3分鐘，掛2枚“毒刺”飛彈以及裝1500發炮彈4.5分 鍾，總需要時間15.5分鐘。到達目的地後，去掉短翼、副油箱及武器15.5分鐘，卸下其它轉場設備3.5分鐘。但這些指標目前尚未能全部達到。
美軍現役的運輸機都能將“科曼奇”送往前線，將其裝卸的平均時間為22分鐘。C-13O可裝1架，C-141裝3架，C-17裝4架，C-5裝8架。
近期美國雷聲公司的英國子公司雷聲系統有限公司(RSL)贏得了一項預生產契約，將為RAH-66“科曼奇”直升機提供18個PAGAN反干擾導航系統。該契約價值220萬英鎊，包括硬體交付、項目管理和限定。大規模生產可能於2004年年中開始。
PAGAN是小型四信道反干擾系統，適於小型平台。該系統是為了消除破壞GPS信號和自然存在的干擾而開發的，能夠應付來自任何方向的多干擾源。PAGAN典型的平台包括地面車輛、直升機、UAV和水面艦船，以及較小型的戰鬥機。
近期RAH-66增裝了錐形的桅頂毫米波雷達，提高了在夜間和惡劣氣象下的作戰能力。
發展歷程

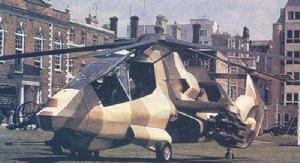

RAH-66直升機但2002年4月美眾議院武裝部隊委員會(HASC)提交2003財年國防授權法案，其中否決了陸軍近期內改變RAH-66計畫的想法。法案將敦促陸軍建 立專門的RAH-66計畫，以補充試驗飛機的撥款。HASC支持這項計畫，但不容忍陸軍和契約商在計畫上與HASC的討價還價。HASC希望有一個精心組 織的RAH-66計畫。按HASC的要求，陸軍必須增加資金支持降低風險計畫，延遲安排增加的飛行試驗時間和螺鏇式開發要求，達到部隊目標軍力水平的新合 同要求，以及有關s契約商低於最佳性能的成本增加問題。
2002年5月美陸軍做出的評估是，RAH-66的裝備總數不會達到原計畫的1213架，應為約1200架。按這一評估，第一支實戰“科曼奇”部隊投入現 役的時間將推遲9個月，同時研究發展經費增加了30億美元。預計完成1200架生產數量時候總費用會上升大約10億美元。
5月23日，RAH-66的二號原型機首飛。此次改用了LHTEC T-800-LHT-801新型發動機和新的MEP軟體系統。新發動機功率1563軸馬力，1165.5千瓦，比原發動機提高17%。MEP可完成自動駕 駛、自檢報告、數字地圖等多種功能。二號原型機能攜帶更多的武器彈藥。
2002年7月，美陸軍宣布決定為“理想部隊”的最低一級作戰部隊裝備“科曼奇”。由於一個月前“十字軍戰士”新型自行榴彈炮項目慘遭取消，陸軍對RAH -66計畫加緊了工作，以免再次遭到裁減。陸軍計畫以“行動分隊”取代目前的營和旅作戰單位，作為最低一級的“理想部隊”。每個分隊包括兩個擁有6架裝備 有RAH-66“科曼奇”的小分隊。每個小分隊還擁有6架無人機，可與RAH-66組隊完成任務。由於RAH-66具備完善的偵察能力，符合最低一級作戰 梯隊的作戰需求。按照美陸軍在一年前開始向“理想部隊”轉型時的計畫，只有高級作戰部隊才有航空力量，而現在美陸軍卻完全改變了最初的計畫。雖然這項提議 還處於討論階段，但有訊息稱，航空部隊包括兩個RAH-66直升機小分隊大約有100人，且有自己的指揮機關。
2002年8月美國軍方開始計畫在2009年以前升級所有的“科曼奇”。為了更好的適應戰場偵察、指揮需求，“科曼奇”將逐步更新雷達系統，從而獲得操縱 無人機的能力，以及新的衛星連結通信系統和火炮系統。目前面臨的第一個問題就是載重量必需增加。據美軍預算，這項方案將總耗資34億美元。上述論斷是在陸軍確定RAH-66將接替OH-58、AH-64的作戰任務為前提的。但在9月美國防部的研究報告中，則建議RAH-66應定位為OH-58的替代機種， 而不應考慮接手AH-64的攻擊作戰任務。

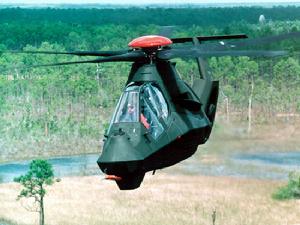

RAH-66直升機同時，美國陸軍正在積極篩選與RAH-66協同作戰的無人機型號。該無人機將具備垂直起降功能，與RAH-66形成協同作戰的體系。計畫將分為兩個階段， 第一階段，將實現駕駛員在RAH-66上能夠接收到協同無人機的所有相關信息；第二階段，通過戰術通用數據鏈(TCDL)，“科曼奇”駕駛員將實現對無人 機的實時控制，從而實現協同作戰的目的。據悉，按照美國陸軍目前的構想，一架“科曼奇”將與兩架無人機協同作戰。
2003年6月，RAH-66二號原型機完成了安裝成套任務設備（MEP）軟體和新發動機厚的首次飛行，提前數周達到了關鍵里程碑。該機完成了1.4小時 的飛行，進行了懸停、左右盤鏇轉彎等基本機動飛行。二號原型機自2001年5月開始準備安裝新的T-800-LHT-801發動機，繼續進行MEP綜合試 驗。今後，該機將繼續飛行試驗，近期目標包括繼續開發MEP核心功能、繼續飛行控制系統開發工作和進行夜視地標航行系統開發試驗。一號原型機今年初完成了 其飛行試驗，目前作為二號原型機的備用機。
2003年10月，“科曼奇”項目小組力爭在年底前實現減重200磅（90千克）的目標，以使整機重量限制在9950磅（4517千克）之內。據波音項目經理Chuck Allen透露，減重200磅是由項目組專家、學術界、陸軍官員共同研究確定的目標值。儘管陸軍並沒有特別指定“科曼奇”的重量限值，但特別指定了垂直爬升率，這其實也就是表示新直升機的重量應儘可能的小，以保持高的爬升率。
在砸進80億美元、耗費21年的寶貴時間後，美國陸軍終於於2004年2月23日宣布，取消生產“科曼奇”的計畫。這是美軍有史以來取消的最大的項目之 一，這個時候距離陸軍取消耗費了20億美元的“十字軍”火炮計畫還不到兩年。五角大樓越來越清楚地認識到，美軍擁有太多的耗資巨大的武器研製工程，雖然自 2001年以來，美國的軍費預算增加了數百億美元，但研製經費仍顯不足。這也反映出五角大樓在最近幾年越來越傾向於研製既可以用於偵察，又可以用於攻擊的 無人駕駛飛機。戰略和預算評估中心執行主任安德魯•克里皮尼維奇在接受採訪時表示，他認為，國防部長拉姆斯菲爾德將逐步取消那些在冷戰時期制定的武器研製 計畫，這些計畫耗資巨大，已經嚴重影響到美軍的現代化進程。以“科曼奇”直升機為例，美國陸軍當然也需要，但對未來作戰並非不可缺少。他說：“對陸軍來說，它當然很重要，但它決非王冠上的明珠。”
基本技術數據
http://mil.eastday.com/m/20070530/u1a2871142.html成員：2人
機高：11 ft 1 in (3.39 m)
鏇翼直徑：39 ft 0 in (11.90 m)
空重：7,495 lb (3,402 kg)
最大起飛重量：17,175 lb (7,790 kg)
最大速度324千米/小時
巡航速度305千米/小時
無地效升限2900米
最大爬升率7.2米/秒
懸停機頭轉向最大角速度80度/秒，轉180度約4.5秒
武器
1x XM301 20毫米三管機炮、500發彈藥
共有：14 地獄火飛彈 / 28 刺針飛彈 或 56xHydra 7070毫米空對地飛彈
