原理
雜質半導體
N型半導體（N為Negative的字頭，由於電子帶負電荷而得此名）：摻入少量雜質磷元素（或銻元素）的矽晶體（或鍺晶體）中，由於半導體原子（如矽原子）被雜質原子取代，磷原子外層的五個外層電子的其中四個與周圍的半導體原子形成共價鍵，多出的一個電子幾乎不受束縛，較為容易地成為 自由電子。於是，N型半導體就成為了含電子濃度較高的半導體，其導電性主要是因為自由電子導電。
P型半導體（P為Positive的字頭，由於空穴帶正電而得此名）：摻入少量雜質硼元素（或銦元素）的矽晶體（或鍺晶體）中，由於半導體原子（如矽原子）被雜質原子取代，硼原子外層的三個外層電子與周圍的半導體原子形成共價鍵的時候，會產生一個“ 空穴”，這個空穴可能吸引束縛電子來“填充”，使得硼原子成為帶負電的離子。這樣，這類半導體由於含有較高濃度的“空穴”（“相當於”正電荷），成為能夠導電的物質。
PN結的形成
PN結是由一個N型摻雜區和一個P型摻雜區緊密接觸所構成的，其接觸界面稱為冶金結界面。
在一塊完整的矽片上，用不同的摻雜工藝使其一邊形成N型半導體，另一邊形成P型半導體，我們稱兩種半導體的交界面附近的區域為PN結。
在P型半導體和N型半導體結合後，由於N型區內自由電子為多子空穴幾乎為零稱為少子，而P型區內空穴為多子自由電子為少子，在它們的交界處就出現了電子和空穴的濃度差。由於自由電子和空穴濃度差的原因，有一些電子從N型區向P型區擴散，也有一些空穴要從P型區向N型區擴散。它們擴散的結果就使P區一邊失去空穴，留下了帶負電的雜質離子，N區一邊失去電子，留下了帶正電的雜質離子。開路中半導體中的離子不能任意移動，因此不參與導電。這些不能移動的帶電粒子在P和N區交界面附近，形成了一個空間電荷區，空間電荷區的薄厚和摻雜物濃度有關。
在空間電荷區形成後，由於正負電荷之間的相互作用，在空間電荷區形成了內電場，其方向是從帶正電的N區指向帶負電的P區。顯然，這個電場的方向與載流子擴散運動的方向相反，阻止擴散。
另一方面，這個電場將使N區的少數載流子空穴向P區漂移，使P區的少數載流子電子向N區漂移，漂移運動的方向正好與擴散運動的方向相反。從N區漂移到P區的空穴補充了原來交界面上P區所失去的空穴，從P區漂移到N區的電子補充了原來交界面上N區所失去的電子，這就使空間電荷減少，內電場減弱。因此，漂移運動的結果是使空間電荷區變窄，擴散運動加強。
最後，多子的擴散和少子的漂移達到動態平衡。在P型半導體和N型半導體的結合面兩側，留下離子薄層，這個離子薄層形成的空間電荷區稱為PN結。PN結的內電場方向由N區指向P區。在空間電荷區，由於缺少多子，所以也稱耗盡層。
特性
特性概述
從PN結的形成原理可以看出，要想讓PN結導通形成電流，必須消除其空間電荷區的內部電場的阻力。很顯然，給它加一個反方向的更大的電場，即P區接外加電源的正極，N區結負極，就可以抵消其內部自建電場，使載流子可以繼續運動，從而形成線性的正向電流。而外加反向電壓則相當於內建電場的阻力更大，PN結不能導通，僅有極微弱的反向電流（由少數載流子的漂移運動形成，因少子數量有限，電流飽和）。當反向電壓增大至某一數值時，因少子的數量和能量都增大，會碰撞破壞內部的共價鍵，使原來被束縛的電子和空穴被釋放出來，不斷增大電流，最終PN結將被擊穿（變為導體）損壞，反向電流急劇增大。

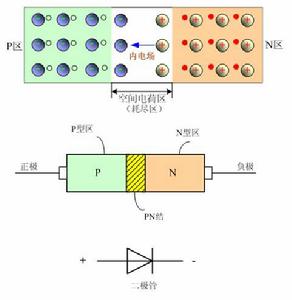

PN結名片圖這就是PN結的特性（單嚮導通、反向飽和漏電或擊穿導體），也是電晶體和積體電路最基礎、最重要的物理原理，所有以電晶體為基礎的複雜電路的分析都離不開它。比如二極體就是基於PN結的單嚮導通原理工作的；而一個PNP結構則可以形成一個三極體，裡面包含了兩個PN結。二極體和三極體都是電子電路裡面最基本的元件。
反向擊穿性
PN結加 反向電壓時，空間電荷區變寬，區中電場增強。反向電壓增大到一定程度時，反向電流將突然增大。如果外電路不能限制電流，則電流會大到將PN結燒毀。反向電流突然增大時的電壓稱擊穿電壓。基本的擊穿機構有兩種，即隧道擊穿（也叫齊納擊穿）和雪崩擊穿，前者擊穿電壓小於6V，有負的溫度係數，後者擊穿電壓大於6V，有正的溫度係數。
雪崩擊穿：阻擋層中的載流子漂移速度隨內部電場的增強而相應加快到一定程度時，其動能足以把束縛在共價鍵中的價電子碰撞出來，產生自由電子—空穴對，新產生的載流子在強電場作用下，再去碰撞其它中性原子，又產生新的自由電子—空穴對，如此連鎖反應，使阻擋層中的載流子數量急劇增加，象雪崩一樣。雪崩擊穿發生在摻雜濃度較低的PN結中，阻擋層寬，碰撞電離的機會較多，雪崩擊穿的擊穿電壓高。
齊納擊穿：齊納擊穿通常發生在摻雜濃度很高的PN結內。由於摻雜濃度很高，PN結很窄，這樣即使施加較小的反向電壓（5V以下），結層中的電場卻很強（可達2.5×10 V/m左右）。在強電場作用下，會強行促使PN結內原子的價電子從共價鍵中拉出來，形成"電子一空穴對"，從而產生大量的載流子。它們在反向電壓的作用下，形成很大的反向電流，出現了擊穿。顯然，齊納擊穿的物理本質是場致電離。
採取適當的摻雜工藝，將矽PN結的雪崩擊穿電壓可控制在8～1000V。而齊納擊穿電壓低於5V。在5～8V之間兩種擊穿可能同時發生。
熱電擊穿：當pn結施加反向電壓時，流過pn結的反向電流要引起熱損耗。反向電壓逐漸增大時，對於一定的反向電流所損耗的功率也增大，這將產生大量熱量。如果沒有良好的散熱條件使這些熱能及時傳遞出去，則將引起結溫上升。這種由於熱不穩定性引起的擊穿，稱為熱電擊穿。
擊穿電壓的溫度特性：溫度升高后，晶格振動加劇，致使載流子運動的平 均自由路程縮短，碰撞前動能減小，必須加大反向電壓才能發生雪崩擊穿具有正的溫度係數，但溫度升高，共價鍵中的價電子能量狀態高，從而齊納擊穿電壓隨溫度升高而降低，具有負的溫度係數。
單嚮導電性

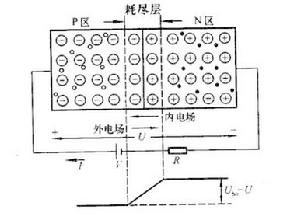

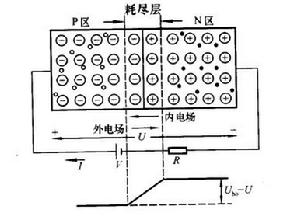

PN結加正向電壓時導通（1）PN結 加正向電壓時導通
如果電源的正極接P區，負極接N區，外加的正向電壓有一部分降落在PN結區，PN結處於正向偏置。電流便從P型一邊流向N型一邊，空穴和電子都向界面運動，使空間電荷區變窄，電流可以順利通過，方向與PN結內電場方向相反，削弱了內電場。於是，內電場對多子擴散運動的阻礙減弱，擴散電流加大。擴散電流遠大於漂移電流，可忽略漂移電流的影響，PN結呈現低阻性。

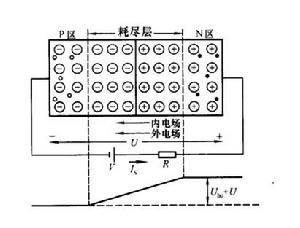

PN結加反向電壓時截止（2）PN結 加反向電壓時截止
如果電源的正極接N區，負極接P區，外加的反向電壓有一部分降落在PN結區，PN結處於反向偏置。則空穴和電子都向遠離界面的方向運動，使空間電荷區變寬，電流不能流過，方向與PN結內電場方向相同，加強了內電場。內電場對多子擴散運動的阻礙增強，擴散電流大大減小。此時PN結區的少子在內電場作用下形成的漂移電流大於擴散電流，可忽略擴散電流，PN結 呈現高阻性。
在一定的溫度條件下，由本徵激發決定的少子濃度是一定的，故少子形成的漂移電流是恆定的，基本上與所加反向電壓的大小無關，這個電流也稱為反向飽和電流。
PN結加正向電壓時，呈現低電阻，具有較大的正向擴散電流；PN結加反向電壓時，呈現高電阻，具有很小的反向漂移電流。由此可以得出結論：PN結具有單嚮導電性。
伏安特性

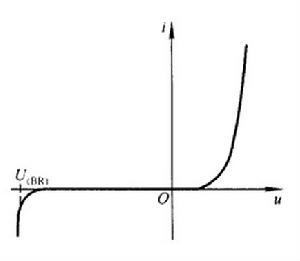

PN結伏安特性曲線PN結的伏安特性（外特性）如圖所示，它直觀形象地表示了PN結的單嚮導電性。
PN結伏安特性的表達式為：
PN結式中i為通過PN結的電流，v為PN結兩端的外加電壓，V為溫度的電壓當量， ，其中k為波耳茲曼常數（1.38×10 J/K），T為熱力學溫度，即絕對溫度（300K），q為電子電荷（1.6×10 C）。在常溫下，V≈26mV。I反向飽和電流，對於分立器件，其典型值為10 ~10 A的範圍內。積體電路中二極體PN結，其I值則更小。
PN結當v>>0，且v>V時， ；
PN結當v<0，且 時，i≈–I≈0。
電容特性
PN結加 反向電壓時，空間電荷區中的正負電荷構成一個電容性的器件。它的電容量隨外加電壓改變，主要有勢壘電容（CB）和擴散電容（CD）。勢壘電容和擴散電容均是非線性電容。
PN結勢壘電容：勢壘電容是由空間電荷區的離子薄層形成的。當外加電壓使PN結上壓降發生變化時，離子薄層的厚度也相應地隨之改變，這相當PN結中存儲的電荷量也隨之變化。勢壘區類似平板電容器，其交界兩側存儲著數值相等極性相反的離子電荷，電荷量隨外加電壓而變化，稱為勢壘電容，用C表示，其值為： 。在PN結反偏時結電阻很大，C的作用不能忽視，特別是在高頻時，它對電路有較大的影響。C不是恆值，而是隨V而變化，利用該特性可製作變容二極體。
PN結
PN結PN結有突變結和緩變結，現考慮突變結情況，PN結相當於平板電容器，雖然外加電場會使勢壘區變寬或變窄 但這個變化比較小可以忽略，則 ，已知動態平衡下阻擋層的寬度L，代入上式可得： 。

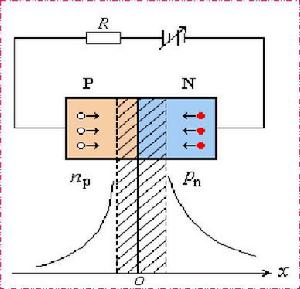

擴散電容示意圖擴散電容：PN結正嚮導電時，多子擴散到對方區域後，在PN結邊界上積累，並有一定的濃度分布。積累的電荷量隨外加電壓的變化而變化，當PN結正向電壓加大時，正向電流隨著加大，這就要求有更多的載流子積累起來以滿足電流加大的要求；而當正向電壓減小時，正向電流減小，積累在P區的電子或N區的空穴就要相對減小，這樣，當外加電壓變化時，有載流子向PN結“充入”和“放出”。PN結的擴散電容C描述了積累在P區的電子或N區的空穴隨外加電壓的變化的電容效應。
因PN結正偏時，由N區擴散到P區的電子，與外電源提供的空穴相複合，形成正向電流。剛擴散過來的電子就堆積在 P 區內緊靠PN結的附近，形成一定的多子濃度梯度分布曲線。反之，由P區擴散到N區的空穴，在N區內也形成類似的濃度梯度分布曲線。擴散電容的示意圖如右圖所示。
C是非線性電容，PN結正偏時，C較大，反偏時載流子數目很少，因此反偏時擴散電容數值很小。一般可以忽略。
PN結電容：PN結的總電容C為C和C兩者之和C = C+C ，外加正向電 壓C很大， C以擴散電容為主（幾十pF到幾千pF） ，外加反向電壓CD趨於零，C以勢壘電容為主（幾pF到幾十pF到）。
套用
根據PN結的材料、摻雜分布、幾何結構和偏置條件的不同，利用其基本特性可以製造多種功能的晶體二極體。如利用PN結單嚮導電性可以製作整流二極體、檢波二極體和開關二極體，利用擊穿特性製作穩壓二極體和雪崩二極體；利用高摻雜PN結隧道效應製作隧道二極體；利用結電容隨外電壓變化效應製作變容二極體。使半導體的光電效應與PN結相結合還可以製作多種光電器件。如利用前向偏置異質結的載流子注入與複合可以製造半導體雷射二極體與半導體發光二極體；利用光輻射對PN結反向電流的調製作用可以製成光電探測器；利用光生伏特效應可製成太陽電池。此外，利用兩個PN結之間的相互作用可以產生放大，振盪等多種電子功能。PN結是構成雙極型電晶體和場效應電晶體的核心，是現代電子技術的基礎。在二級管中廣泛套用。
穩壓二極體

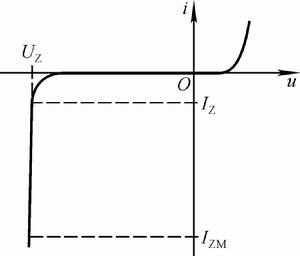

穩壓二極體伏安特性PN結一旦擊穿後，儘管反向電流急劇變化，但其端電壓幾 乎不變（近似為V，只要限制它的反 向電流，PN結 就不會燒壞，利用這一特性可製成穩壓二極體，其電路符號及伏安特性如上圖所示：其主要參數有： V 、 I 、 I 、 I
變容二極體
PN結反偏時，反向電流很小，近似開路，因此是一個主要由勢壘電容構成的較理想的電容器件，且其增量電容值隨外加電壓而變化 利用該特性可製作變容二極體，變容二極體在非線性電路中套用較廣泛， 如壓控振盪器、頻率調製等。
發展過程
1935年後貝爾實驗室的一批科學家轉向研究Si材料，1940年，用真空熔煉方法拉制出多晶Si棒並且掌握了摻入Ⅲ、Ⅴ族雜質元素來製造P型和N型多晶Si的技術。還用生長過程中摻雜的方法製造出第一個Si的PN結，發現了Si中雜質元素的分凝現象，以及施主和受主雜質的補償作用。
1948年，威廉·肖克利的論文《半導體中的P-N結和P-N結型電晶體的理論》發表于貝爾實驗室內部刊物。
製造工藝
PN結是構成各種半導體器件的基礎。製造PN結的方法有：
製造異質結通常採用外延生長法。
（1）外延方法：突變PN結；
（2）擴散方法：緩變PN結；
（3）離子注入方法：介於突變結與緩變結之間；
PN 結的擊穿機理
PN 結構成了幾乎所有半導體功率器件的基礎，目前常用的半導體功率器件如DMOS，IGBT，SCR 等的反向阻斷能力都直接取決於 PN 結的擊穿電壓，因此，PN 結反向阻斷特性的優劣直接決定了半導體功率器件的可靠性及適用範圍。在 PN結兩邊摻雜濃度為固定值的條件下，一般認為除 super junction 之外平行平面結的擊穿電壓在所有平面結中具有最高的擊穿電壓。實際的功率半導體器件的製造過程一般會在 PN 結的邊緣引進球面或柱面邊界，該邊界位置的擊穿電壓低於平行平面結的擊穿電壓，使功率半導體器件的擊穿電壓降低。由此產生了一系列的結終端技術來消除或減弱球面結或柱面結的曲率效應，使實際製造出的 PN 結的擊穿電壓接近或等於理想的平行平面結擊穿電壓。
當 PN 結的反向偏壓較高時，會發生由於碰撞電離引發的電擊穿，即雪崩擊穿。存在於半導體晶體中的自由載流子在耗盡區內建電場的作用下被加速其能量不斷增加，直到與半導體晶格發生碰撞，碰撞過程釋放的能量可能使價鍵斷開產生新的電子空穴對。新的電子空穴對又分別被加速與晶格發生碰撞，如果平均每個電子（或空穴）在經過耗盡區的過程中可以產生大於 1 對的電子空穴對，那么該過程可以不斷被加強，最終達到耗盡區載流子數目激增，PN 結髮生雪崩擊穿。
