介紹
除霧器噴嘴是除霧系統的主要部件之一，除霧器噴嘴主要是採用優質的塑膠製成，具有極高的耐磨性，使用壽命長。
簡介
除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連線、固定、密封件等組成。
結構

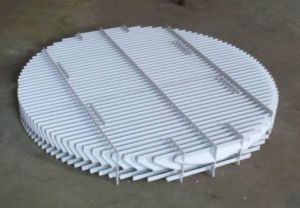

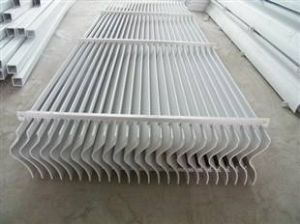

除霧器 除霧器主要是由板片、支承裝置構成。板片通常由高分子材料（如聚丙稀PP、FRP等）或不鏽鋼（如316L、317L等）2大類材料製作而成。一般分為流線型和折線型。
布置形式
除霧器 除霧器布置形式通常有：水平型、人字型、V字型、組合型等大型脫硫吸收塔中多採用人字型布置，V字型布置或組合型布置(如菱形、X型)。吸收塔出口水平段上採用水平型。
工作原理
當帶有霧沫的氣體以一定速度上升通過絲網時，由於霧沫上升的慣性作用，霧沫與絲網細絲相碰撞而被附著在細絲表面上。細絲表面上霧沫的擴散、霧沫的重力沉降，使霧沫形成較大的液滴沿著細絲流至兩根絲的交接點。細絲的可潤濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直到聚集的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從細絲上分離下落。氣體通過除霧器後，基本上不含霧沫。分離氣體中的霧沫，以改善操作條件，最佳化工藝指標，減少設備腐蝕，延長設備使用壽命，增加處理量及回收有價值的物料，保護環境，減少大氣污染等。結構簡單體積小，除沫效率高，阻力小，重量輕，安裝、操作、維修方便，絲網除沫器對粒徑≥3~5um的霧沫，捕集效率達98%-99.8%，而氣體通過除沫器的壓力降卻很小，只有250-500Pa，有利於提高設備的生產效率。
煙氣通過除霧器的彎曲通道，在慣性力及重力的作用下將氣流中夾帶的液滴分離出來：
脫硫後的煙氣以一定的速度流經除霧器，煙氣被快速、連續改變運動方向，因離心力和慣性的作用，煙氣內的霧滴撞擊到除霧器葉片上被捕集下來，霧滴匯集形成水流，因重力的作用，下落至漿液池內，實現了氣液分離，使得流經除霧器的煙氣達到除霧要求後排出。
除霧器的除霧效率隨氣流速度的增加而增加，這是由於流速高，作用於霧滴上的慣性力大，有利於氣液的分離。但是，流速的增加將造成系統阻力增加，也使能耗增加。而且流速的增加有一定的限度，流速過高會造成二次帶水，從而降低除霧效率。通常將通過除霧器斷面的最高且又不致二次帶水時的煙氣流速定義為臨界流速，該速度與除霧器結構、系統帶水負荷、氣流方向、除霧器布置方式等因素有關。設計流速一般選定在3.5—5.5m/s。
在通常的化工操作中所碰到的氣體中分散液滴的直徑約在0.1～5000μm。一般粒徑在100μm以上的顆粒因沉降速度較快，其分離問題很容易解決。通常直徑大於50μm的液滴，可用重力沉降法分離；5μm以上的液滴可用慣性碰撞及離心分離法；對於更小的細霧則要設法使其聚集形成較大顆粒，或用纖維過濾器及靜電除霧器。
絲網除霧器（又稱捕沫器、捕霧器），其主要用於分離直徑大於3μm～5μm的液滴，工作原理如右圖所示。當帶有液沫的氣體以一定的速度上升，通過架在格柵上的金屬絲網時，由於液沫上升的慣性作用，使得液沫與細絲碰撞而粘附在細絲的表面上。細絲表面上的液沫進一步擴散及液沫本身的重力沉降，使液沫形成較大的液滴沿著細絲流至它的交織處。由於細絲的可濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直至其自身的重力超過氣體上升的浮力和液體表面張力的合力時，就被分離而下落，流至容器的下游設備中。只要操作氣速等條件選擇的當，氣體通過絲網除沫器後，其除沫效率可達到97%以上，完全可以達到去除霧沫的目的。
性能保證
（除霧器噴嘴）
（1）除霧效率：在正常運行工況下，除霧器出口煙氣中的霧滴濃度低於75mg/Nm3；
（2）壓降：不考慮除霧器前後的干擾，保證在100%煙氣負荷下，整個除霧器系統的壓降低於120Pa。
（3）耐高溫：80--95℃。
（4）耐壓：保證承受沖洗水壓為0.3MPa時，葉片能正常工作。
（5）沖洗噴嘴：為全錐形噴嘴，沖洗水噴射角度為90—120度，噴射實心圓錐，能夠保證葉片全部被復蓋。（設計的均為最大氣體負荷時的水耗量，考慮到系統水平衡的要求，如果氣體負荷降低，可通過增加沖洗間隔時間將水耗量降低一半）。
安裝
除霧器 一般情況下除霧器的安裝分為6個步驟
1、吊裝
2、安裝第一層除霧器
3、安裝第二層除霧器
4、安裝沖洗水管
5、廠家檢驗安裝質量
6、驗收投入運行
絲網除霧器
是用來將氣體中夾帶的霧沫（霧滴）除去，回收昂貴的霧滴（貴重物料），或淨化氣體減少氣體中的雜質。絲網除霧器一般用φ0.10mm~φ0.28mm金屬絲或選用工程塑膠（PP、PTFE、FEP、PVDF等），採用特殊的經緯方式編織成絲網，再將編織的絲網壓成有一定角度的波紋。用壓有波紋的絲網製成各種規格尺寸。絲網除霧器在國外有許多著名廠商都有系列產品針對不同鄰域。其作用機理為：夾帶在氣相中的細小液體霧滴，經過絲網除霧器的絲網時，霧滴碰到除霧絲網上，被粘附或吸附下來，經過反覆多次吸附霧滴，極小的霧滴附聚、聚結成為大的液滴，液滴在重力的作用下，沿著編織絲網絲與絲的交叉點向下運動，同時繼續吸附氣體中夾帶的霧滴，長大的霧滴流到除霧器絲網的底部，以靠液滴自身的重力跌落下來，實際上，在吸收過程中，由於整個絲網除霧器的內部充滿了吸附下來的霧滴，增強了單獨金屬或工程塑膠絲的吸附能力，使得正常工作時，除霧絲網的除霧率大幅度提高，能夠將極小的霧滴有效地吸附與脫出下來。這種絲網除霧器具有壓降小、比表面積大、除霧效率高的特點。對於3μm以上的霧滴，其除霧除效率可達到98％以上。
產品廣泛套用於：石油、化工、輕工、醫藥、冶金、航天、船舶、環境保護工程中蒸餾、蒸發、吸收等工藝過程中氣液分離、氣水分離；機械設備的油氣分離。
選型標準
標準型：hg5-1404-81（升氣管型）
hg5-1405-81（縮徑型）
hg5-1406-81（全徑型）
直徑：300MM-7000MM
厚度：100MM-400MM
各種非標準型、外裝型可免費代為用戶設計、安裝特殊形狀除沫器
催化劑墊網、絲網過濾器
絲網除霧器的詳細介紹
新標準和原標準比較有如下改變。
1、將原來三個標準合併為一個標準，便於選用。
2、除沫器的通徑範圍及規格有所調整，公稱通徑規格適噹噹密。
3、增加了除沫器所採用的絲型式，並給出了絲網的基本參數。
4、增加了絲網及格柵的材料品種。
5、增加了關於除沫器的工藝計算內容。
抽屜式除霧器採用HG、T21586-98標準，是由若干塊絲網除沫元件構成，通過導軌插入塔體內。該除沫器的特點是操作、維修方面，可在塔體外更換除沫元件，適合於硫酸裝置的吸收塔及乾燥塔等。
絲網除沫器可採用國產進口優質材料：Q235、304、304L、321、316L、F46、NS-80、鎳絲、鈦絲及合金等材質供用戶自選用。
現已廣泛用於化工、石油、硫酸、醫藥、輕工、冶金、機械、環保的工業生產
絲網除霧器分類 ：金屬絲網除霧器 塑膠絲網除霧器 pp絲網除霧器 抽屜式絲網除霧器 波浪式絲網除霧器等。
