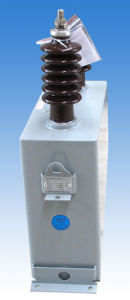

防護電容器

防護電容器

防護電容器和電阻串聯時,構成阻容式過電壓吸收裝置,能限制開關切合時 的過電壓,保護電器設備。

一.防護電容器介紹:

防護電容器和電阻串聯時,構成阻容式過電壓吸收裝置,能限制開關切合時的過電壓,保護電器設備,本產品還可當作高壓電容器在其它場合下使用。接於線地之間時,可以降低大氣過電壓,波前陡度和波峰峰值,配合避雷器保護電器。

二.防護電容器的性能指標:

1、額定電壓:Ue=35KV(交流有效值)
2、額定電容:0.1μF
3、額定頻率:50Hz
4、介質損耗角正切值:在額定電壓下,20℃時的tgδ不大於0.0005。
5、過電壓:電容器能在1.1Ue下長期運行,並能承受第一個峰值不超過2.5Ue的因斷路器開合時產生的操作過電壓。6、過電流:電容器能在1.5Ie下長期運行,此電流即包括穩態過電壓引起的電流,也包括諧波引起的電流,同時包括電容偏差所增加的電流。

三.防護電容器的結構:

電容器主要由外殼和芯子組成。外殼由薄鋼板焊成,蓋上含有出線瓷套,兩側壁上均焊有供安裝的角板,芯子由元件、絕緣件和緊箍組裝成整體,元件介質和被它隔開的電極卷制而成。

四.防護電容器的驗收與保存:

1、用戶收到電容器後,應對電容器的密封進行檢查,看其是否良好。
2、若檢查電容器的電容量,可用相對誤差不大於3%的任何方法進行。
3、電容器應儲存在周圍空氣溫度為-25~+45℃的地方。
4、電容器不允許儲存在容易引起燃燒、爆炸及有損害電容器的金屬和絕緣氣體以及其它化學物質的地方。

五.防護電容器的安裝使用及維護:

1、電容器呈直立位置安裝,安裝場所應符合1.3條。
2、電容器瓷套頂部及蓋上備有接線用的螺栓,電阻的連線可用此螺栓。
3、新的電容器或停止使用的時間較長的電容器在使用之前,端子之間可進行5~10秒鐘工頻耐壓試驗,其試驗電壓:Us=0.75×2.15×Ue。
4、耐壓試驗前後測其電容量,若測得的電容量有顯著的變化,則電容器內有故障發生該電容器不可接入使用。5、電容器瓷套表面不應積有大量灰塵污物。
6、發現漏油須退出運行。

六、防護電容器的常規型號:

FFM4.62-25
FFM4.65-25
FFM6.6/√3-0.3
FFM6.6/√3-0.5
FFM6.9-0.5
FWF10.5/√3-0.025
FWF10.5/√3-0.1
FWF10.5/√3-0.2
FFM10.5/√3-0.25
FWF11/√3-0.1
FFM11/√3-0.2
FFM11/√3-0.5
FFM12-0.4
