內容簡介

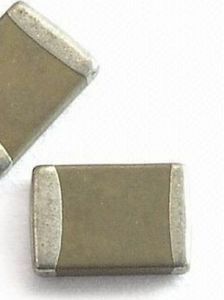

貼片電容NPO、X7R、Z5U和Y5V的主要區別是它們的填充介質不同。在相同的體積下由於填充介質不同所組成的電容器的容量就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同。所以在使用電容器時應根據電容器在電路中作用不同來選用不同的電容器。
相關尺寸
貼片電容英制尺寸公制尺寸長度及公差寬度及公差厚度及公差
040210051.00±0.050.50±0.050.50±0.05
060316081.60±0.100.80±0.100.80±0.10
080520122.00±0.201.25±0.200.70±0.201.00±0.201.25±0.20
120632163.00±0.301.60±0.200.70±0.201.00±0.201.25±0.20
121032253.00±0.302.54±0.301.25±0.301.50±0.30
180845204.50±0.402.00±0.20≤2.00
181245324.50±0.403.20±0.30≤2.50
222557635.70±0.506.30±0.50≤2.50
303576907.60±0.509.00±0.05≤3.00
命名介紹
貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求。一般訂購貼片電容需提供的參數要有尺寸的大小、要求的精度、電壓的要求、容量值、以及要求的品牌即可。例風華系列的貼片電容的命名：
0805CG102J500NT0805：是指該貼片電容的尺寸套小，是用英寸來表示的08表示長度是0.08英寸、05表示寬度為0.05英寸CG：是表示做這種電容要求用的材質，這個材質一般適合於做小於10000PF以下的電容，102：是指電容容量，前面兩位是有效數字、後面的2表示有多少個零102=10×100也就是=1000PFJ：是要求電容的容量值達到的誤差精度為5%，介質材料和誤差精度是配對的500：是要求電容承受的耐壓為50V同樣500前面兩位是有效數字，後面是指有多少個零。N：是指端頭材料，現在一般的端頭都是指三層電極（銀/銅層）、鎳、錫T：是指包裝方式，T表示編帶包裝，貼片電容的顏色，常規見得多的就是比紙板箱淺一點的黃，和青灰色，這在具體的生產過程中會有產生不同差異貼片電容上面沒有印字，這是和他的製作工藝有關（貼片電容是經過高溫燒結面成，所以沒辦法在它的表面印字），而貼片電阻是絲印而成（可以印刷標記）。

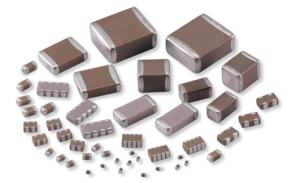

貼片電容有中高壓貼片電容和普通貼片電容，系列電壓有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容系列的型號有0201、0402、0603、0805、1206、1210、1812、2010、2225等。貼片電容的材料常規分為三種，NPO,X7R,Y5VNPO此種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用於低損耗，穩定性要求要的高頻電路。
容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF以下，100PF-1000PF也能生產但價格較高X7R此種材質比NPO穩定性差，但容量做的比NPO的材料要高，容量精度在10%左右。Y5V此類介質的電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用於溫度變化不大的電路中。
封裝介紹

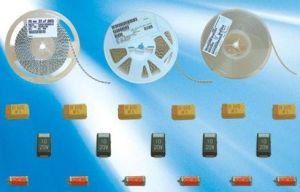

貼片電容：可分為無極性和有極性兩類，無極性電容下述兩類封裝最為常見，即0805、0603；而有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由於其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由於其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：類型封裝形式耐壓
A321610V
B352816V
C603225V
D734335V
分類介紹
貼片電容的分類NPO電容器
NPO是一種最常用的具有溫度補償特性的單片陶瓷電容器。它的填充介質是由銣、釤和一些其它稀有氧化物組成的。
NPO電容器是電容量和介質損耗最穩定的電容器之一。在溫度從-55℃到 125℃時容量變化為0±30ppm/℃，電容量隨頻率的變化小於±0.3ΔC。NPO電容的漂移或滯後小於±0.05%，相對大於±2%的薄膜電容來說是可以忽略不計的。其典型的容量相對使用壽命的變化小於±0.1%。NPO電容器隨封裝形式不同其電容量和介質損耗隨頻率變化的特性也不同，大封裝尺寸的要比小封裝尺寸的頻率特性好。下表給出了NPO電容器可選取的容量範圍。
封 裝 DC=50V DC=100V
0805 0.5---1000pF 0.5---820pF
1206 0.5---1200pF 0.5---1800pF
1210 560---5600pF 560---2700pF
2225 1000pF---0.033μF 1000pF---0.018μF
NPO電容器適合用於振盪器、諧振器的槽路電容，以及高頻電路中的耦合電容。
X7R電容器
X7R電容器被稱為溫度穩定型的陶瓷電容器。當溫度在-55℃到125℃時其容量變化為15%，需要注意的是此時電容器容量變化是非線性的。
X7R電容器的容量在不同的電壓和頻率條件下是不同的，它也隨時間的變化而變化，大約每10年變化1%ΔC，表現為10年變化了約5%。
X7R電容器主要套用於要求不高的工業套用，而且當電壓變化時其容量變化是可以接受的條件下。它的主要特點是在相同的體積下電容量可以做的比較大。下表給出了X7R電容器可選取的容量範圍。
封 裝 DC=50V DC=100V
0805 330pF---0.056μF 330pF---0.012μF
1206 1000pF---0.15μF 1000pF---0.047μF
1210 1000pF---0.22μF 1000pF---0.1μF
2225 0.01μF---1μF 0.01μF---0.56μF
Z5U電容器
Z5U電容器稱為”通用”陶瓷單片電容器。這裡首先需要考慮的是使用溫度範圍，對於Z5U電容器主要的是它的小尺寸和低成本。對於上述三種陶瓷單片電容起來說在相同的體積下Z5U電容器有最大的電容量。但它的電容量受環境和工作條件影響較大，它的老化率最大可達每10年下降5%。
儘管它的容量不穩定，由於它具有小體積、等效串聯電感（ESL）和等效串聯電阻（ESR）低、良好的頻率回響，使其具有廣泛的套用範圍。尤其是在退耦電路的套用中。下表給出了Z5U電容器的取值範圍。
封 裝 DC=25V DC=50V
0805 0.01μF---0.12μF 0.01μF---0.1μF
1206 0.01μF---0.33μF 0.01μF---0.27μF
1210 0.01μF---0.68μF 0.01μF---0.47μF
2225 0.01μF---1μF 0.01μF---1μF
Z5U電容器的其他技術指標如下:
工作溫度範圍 10℃ --- 85℃
溫度特性 22% ---- -56%
介質損耗最大 4%
Y5V電容器
Y5V電容器是一種有一定溫度限制的通用電容器，在-30℃到85℃範圍內其容量變化可達 22%到-82%。
Y5V的高介電常數允許在較小的物理尺寸下製造出高達4.7μF電容器。
Y5V電容器的取值範圍如下表所示
封 裝 DC=25V DC=50V
0805 0.01μF---0.39μF 0.01μF---0.1μF
1206 0.01μF---1μF 0.01μF---0.33μF
1210 0.1μF---1.5μF 0.01μF---0.47μF
2225 0.68μF---2.2μF 0.68μF---1.5μF
Y5V電容器的其他技術指標如下:
工作溫度範圍 -30℃ --- 85℃
溫度特性 22% ---- -82%
介質損耗 最大5%
貼片電容器命名方法可到AVX網站上找到。不同的公司命名方法可能略有不同。
電容選型
主要MLCC主要生產廠家：日本京瓷、村田、丸和、TDK；韓國三星；台灣達方、平尚電子科技、禾伸堂、國巨、華新科；大陸有名的則是宇陽、風華高科、三環。容選形時需要考慮的因素很多，以下探討了MLCC的電容選形要素。
1.MLCC選型：僅僅滿足參數還遠遠不夠
購買商品的一般決策邏輯是：能不能用，好不好用，耐不耐用，價格。其實這個邏輯也可以套用到MLCC的選型過程中：首先MLCC參數要滿足電路要求，其次就是參數與介質是否能讓系統工作在最佳狀態;再次，來料MLCC是否存在不良品，可靠性如何;最後，價格是否有優勢，供應商配合是否及時。許多設計工程師不重視無源元件，以為僅靠理論計算出參數就行，其實，MLCC的選型是個複雜的過程，並不是簡單的滿足參數就可以的。
選型要素
-參數：電容值、容差、耐壓、使用溫度、尺寸
-材質
-直流偏置效應
-失效
-價格與供貨
不同介質性能決定了MLCC不同的套用
-C0G電容器具有高溫度補償特性，適合作旁路電容和耦合電容
-X7R電容器是溫度穩定型陶瓷電容器，適合要求不高的工業套用
-Z5U電容器特點是小尺寸和低成本，尤其適合套用於去耦電路
-Y5V電容器溫度特性最差，但容量大，可取代低容鋁電解電容
MLCC常用的有C0G(NP0)、X7R、Z5U、Y5V等不同的介質規格，不同的規格有不同的特點和用途。C0G、X7R、Z5U和Y5V的主要區別是它們的填充介質不同。在相同的體積下由於填充介質不同所組成的電容器的容量就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同，所以在使用電容器時應根據電容器在電路中作用不同來選用不同的電容器。
相關作用
貼片電容在直流電路中，電容器是相當於斷路的。電容器是一種能夠儲藏電荷的元件，也是最常用的電子元件之一。
這得從電容器的結構上說起。最簡單的電容器是由兩端的極板和中間的絕緣電介質（包括空氣）構成的。通電後，極板帶電，形成電壓（電勢差），但是由於中間的絕緣物質，所以整個電容器是不導電的。不過，這樣的情況是在沒有超過電容器的臨界電壓（擊穿電壓）的前提條件下的。我們知道，任何物質都是相對絕緣的，當物質兩端的電壓加大到一定程度後，物質是都可以導電的，我們稱這個電壓叫擊穿電壓。電容也不例外，電容被擊穿後，就不是絕緣體了。不過在中學階段，這樣的電壓在電路中是見不到的，所以都是在擊穿電壓以下工作的，可以被當做絕緣體看。
但是，在交流電路中，因為電流的方向是隨時間成一定的函式關係變化的。而電容器充放電的過程是有時間的，這個時候，在極板間形成變化的電場，而這個電場也是隨時間變化的函式。實際上，電流是通過場的形式在電容器間通過的。
在中學階段，有句話，就叫通交流，阻直流，說的就是電容的這個性質。
電容的作用:
1）旁路
旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，並向器件進行放電。為儘量減少阻抗，旁路電容要儘量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地電位是地連線處在通過大電流毛刺時的電壓降。
2）去耦
去耦，又稱解耦。從電路來說，總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由於電路中的電感，電阻（特別是晶片管腳上的電感，會產生反彈），這種電流相對於正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是所謂的“耦合”。
去耦電容就是起到一個“電池”的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。
將旁路電容和去耦電容結合起來將更容易理解。旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般取0.1μF、0.01μF等；而去耦合電容的容量一般較大，可能是10μF或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。
3）濾波
從理論上（即假設電容為純電容）說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過1μF的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容並聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電容越大低頻越容易通過。具體用在濾波中,大電容（1000μF）濾低頻，小電容（20pF）濾高頻。曾有網友形象地將濾波電容比作“水塘”。由於電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩衝了電壓。濾波就是充電，放電的過程。
4）儲能
儲能型電容器通過整流器收集電荷，並將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150000μF之間的鋁電解電容器（如EPCOS公司的B43504或B43505）是較為常用的。根據不同的電源要求，器件有時會採用串聯、並聯或其組合的形式，對於功率級超過10KW的電源，通常採用體積較大的罐形螺鏇端子電容器。
內部結構

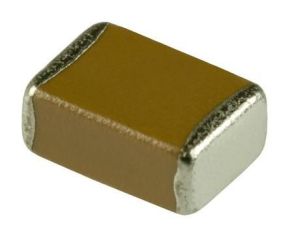

它的外表是陶瓷做的，但不止只有一種，它還分玻璃電容、油紙電容、電解電容等。通常所說的陶瓷貼片電容是指MLCC,即多層陶瓷片式電容(MultilayerCeramicCapacitors)。
常規貼片電容按材料分為COG(NPO),X7R,Y5V,其引腳封裝有0201,0402,0603.0805.1206,1210,1812,1825,2225.
多層陶瓷電容(MLCC)是由平行的陶瓷材料和電極材料層疊而成。
