紅外接收頭解釋
紅外信號收發系統的典型電路如圖1所示，紅外接收電路通常被廠家集成在一個元件中，成為一體化紅外接收頭。 內部電路包括紅外監測二極體，放大器，限副器，帶通濾波器，積分電路，比較器等。紅外監測二極體監測到紅外信號，然後把信號送到放大器和限幅器，限幅器把脈衝幅度控制在一定的水平，而不論紅外發射器和接收器的距離遠近。交流 信號進入帶通濾波器，帶通濾波器可以通過30khz到60khz的負載波，通過解調電路和積分電路進入比較器，比較器輸出 高低電平，還原出發射端的信號波形。注意輸出的高低電平和發射端是反相的，這樣的目的是為了提高接收的靈敏度。
紅外接收頭的種類很多，引腳定義也不相同，一般都有三個引腳，包括供電腳，接地和信號輸出腳。根據發射端調製 載波的不同應選用相應解調頻率的接收頭。

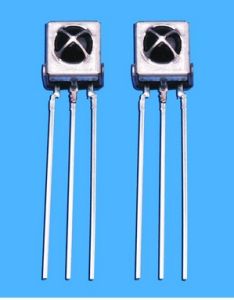

大體積紅外接收頭IRM38A引腳說明
紅外發射器可從遙控器廠家定製，也可以自己用單片機的PWM產生，家庭遙控推薦使用紅外發射管(L5IR4-45)的可產生37.91KHz的PWM, PWM占空比設定為1/3, 通過簡單的定時中斷開關PWM, 即可產生 發射波形。
紅外接收頭原理
我們知道，人的眼睛能看到的可見光按波長從長到短排列，依次為紅、橙、黃、綠、青、藍、紫。其中紅光的波長範圍為0.62～0.76μm；紫光的波長範圍為0.38～0.46μm。比紫光波長還短的光叫紫外線，比紅光波長還長的光叫紅外線。紅外線遙控就是利用波長為0.76～1.5μm之間的近紅外線來傳送控制信號的。
紅外遙控系統
紅外遙控的概述：
紅外線的光譜位於紅色光之外， 波長是0.76～1.5μm，比紅光的波長還長。紅外遙控是利用紅外線進行傳遞信息的一種控制方式，紅外遙控具有抗干擾，電路簡單，容易編碼和解碼，功耗小，成本低的優點。紅外遙控幾乎適用所有家電的控制。
紅外遙控系統的主要部分為調製、發射和接收，如圖 所示：
圖1 紅外遙控系統紅外遙控是以調製的方式發射數據，就是把數據和一定頻率的載波進行“與”操作，這樣既可以提高發射效率又可以降低電源 功耗。
調製載波頻率一般在30khz到60khz之間，大多數使用的是38kHz，占空比1/3的方波，如圖2所示，這是由發射端所使用的 455kHz晶振決定的。在發射端要對晶振進行整數分頻，分頻係數一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。
圖2 載波波形目前有很多種晶片可以實現紅外發射，可以根據選擇發出不同種類的編碼。由於發射系統一般用電池供電，這就要求晶片 的功耗要很低，晶片大多都設計成可以處於休眠狀態，當有按鍵按下時才工作，這樣可以降低功耗晶片所用的晶振應該有 足夠的耐物理撞擊能力，不能選用普通的石英晶體，一般是選用陶瓷共鳴器，陶瓷共鳴器準確性沒有石英晶體高，但通常 一點誤差可以忽略不計。
圖3b 射極輸出驅動電路
圖3a 簡單驅動電路圖3a電路有一點缺陷，當電池電壓下降時，流過LED的電流會降低，發射波形強度降低，遙控距離就會變小。圖3b所示的 射極輸出電路可以解決這個問題，兩個二極體把三級管基極電壓鉗位在1.2V左右，因此三級管發射極電壓固定在0.6V左右， 發射極電流IE基本不變，根據IE≈IC,所以流過LED的電流也基本不變，這樣保證了當電池電壓降低時還可以保證一定的遙 控距離。
