紅外遙控系統結構

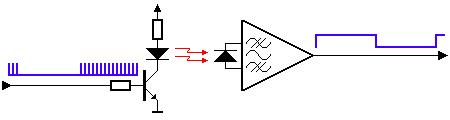

紅外遙控系統主要分為調製、發射和接收三部分，如圖1 所示：
1838紅外接收頭圖1 紅外遙控系統。
1838紅外接收頭為接收部分。
一體化紅外接收頭
紅外信號收發系統的典型電路如圖1所示，紅外接收電路通常被廠家集成在一個元件中，成為一體化紅外接收頭。
內部電路包括紅外監測二極體，放大器，限副器，帶通濾波器，積分電路，比較器等。紅外監測二極體監測到紅外信號，然後把信號送到放大器和限幅器，限幅器把脈衝幅度控制在一定的水平，而不論紅外發射器和接收器的距離遠近。交流信號進入帶通濾波器，帶通濾波器可以通過30khz到60khz的負載波，通過解調電路和積分電路進入比較器，比較器輸出高低電平，還原出發射端的信號波形。注意輸出的高低電平和發射端是反相的，這樣的目的是為了提高接收的靈敏度。
一體化紅外接收頭，如圖2所示：
紅外接收頭的種類很多，引腳定義也不相同，一般都有三個引腳，包括供電腳，接地和信號輸出腳。根據發射端調製載波的不同應選用相應解調頻率的接收頭。
紅外接收頭內部放大器的增益很大，很容易引起干擾，因此在接收頭的供電腳上須加上濾波電容，一般在22uf以上。
有的廠家建議在供電腳和電源之間接入330歐電阻，進一步降低電源干擾。
1838紅外接收頭圖2紅外接收頭
