機制煙道簡介

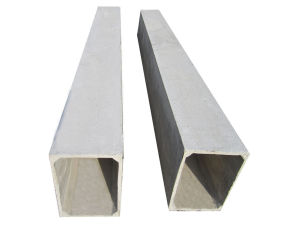

機制煙道機制煙道，又名機制水泥煙道、機制排氣道、整體成型水泥排氣道、整體成型水泥煙道，是一種以32.5#矽酸鹽水泥為主要原材料內夾22#-26#鍍鋅鋼絲網採用機制模具一次性振動成型的住宅廚房衛生間排氣道。不得直接使用氯氧鎂水泥為主要原材料，也不得使用陶粒或玻化微珠作為骨料。
產品特點
光滑內壁相對於手工水泥預製煙道而言，機制水泥煙道具有壁厚均勻標準、密實度高、內壁光滑、垂直承載力強的優點。
質量標準要求
| 項目 | 計量單位 | 指標 |
| 垂直承載力 | KN | ≥90 |
| 抗柔性衝擊性 | 10kg沙袋1m高度自由落下，在煙道大面中央同一位置衝擊5次,不開裂 | |
| 耐火性能 | 依據GB/T 17428-2009《通風管道耐火試驗方法》型式檢測，耐火極限≥1.00h |
原材料要求
機制水泥煙道原材料必須符合國家標準《住宅廚房、衛生間排氣道》（JG/T194-2006）或《玻璃纖維增強水泥排氣管道>>（JC/T854-2008） 的規定要求:
1、 水泥應符合GB175《通用矽酸鹽水泥》或GB20472《硫鋁酸鹽水泥》的規定, 其中礦渣矽酸鹽水泥、火山灰矽酸鹽水泥、粉煤灰矽酸鹽水泥、複合矽酸鹽水泥和硫鋁酸鹽水泥的強度等級不得低於32.5。按照國家標準規定不得直接使用氯氧鎂水泥為原材料。
2、 骨料應符合《輕骨料混凝土技術標準》JGJ51和《普通混凝土用砂、石質量及檢驗方法標準》JGJ52的規定，其粒徑應不大於5mm。按照國家標準規定不得使用陶粒或玻化微珠作為骨料。
3、 增強材料宜使用22#-26#鍍鋅鋼絲網或φ4 鋼筋, 鍍鋅鋼絲網網眼尺寸宜為l0mm×l0mm。
4、 煙道製品所用水應符合《混凝土用水標準》JGJ63的規定。
5、 煙道製品所用高效減水劑、緩凝劑等混凝土外加劑應符合《混凝土外加劑》GB8076的規定。
6、 玻璃纖維增強水泥排煙道必須使用耐鹼玻璃纖維格線布和硫鋁酸鹽水泥為原材料。禁止使用陶土坩鍋拉制的高鹼玻璃纖維網布和普通矽酸鹽水泥作為玻璃纖維增強水泥煙道的原材料。耐鹼玻璃纖維格線布應符合JC/T841的規定。
生產步驟
機制煙道成型步驟為：
1、對機制模具組合；
2、振動澆注成型後在養護窯內靜養、加溫養護、冷卻；
3、拆模自然養護。
機制煙道模具設備採用上述的成型工藝,解決了預製方形薄壁構件成型領域整體模具振動成型困難、芯模拆卸不方便等難題,能保證管體的垂直承載力大於90KN,並能將管體壁厚按照國家標準的要求而進行調節,改變排煙道傳統的施工方式,採用機械化模具操作可減少因人工作業所引起的質量波動和損耗,節省產品成型及出廠時間,大大節約生產所需場地和人工。
