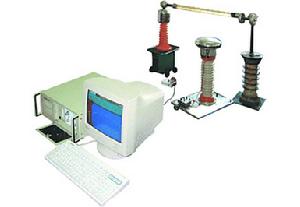

數字式局部放電測試系統簡介:

數字式局部放電測試系統立足世界最新科學技術進展,刻意創新開發的數字式局部放電測試系統,專門用於變壓器、電機、互感器、電纜、GIS、開關、避雷器等電設備的局部放電測量。其技術性能完成符合IEC-270標準及GB7354標準要求,是電器設備製作廠、發供電運行部門、電力建設安裝調試部門的必備測試設備。
數字式局部放電測試系統其獨特的兩通道同時測量功能,可方便地完成多台試品同時測量或單台試品的多點同時測量,這樣使大型變壓器放電部位的診斷成為可能,該方法已成功地用於大型變壓器檢測及變電站的變壓器局部放電線上檢測。

數字式局部放電測試系統特性:

◆ 純程控工作方式,局部放電測量、分析更方便。
◆ 完備的全漢化軟體,漢字提示操作,簡單易學。
◆ 任意存儲、打印局放圖形及數據,自動生成實驗報告。
◆ 自由選擇橢圓、直線顯示方式,可靜態對一周波試驗電壓的局部放電脈衝詳細測量、觀測、分析。
◆ 最新穎的二維(Q-φ,N-φ)和三維(Q-φ-T,N-Q-φ)局部放電圖譜顯示,令人耳目一新。信息量更大,區分局放脈衝和干擾脈衝更容易。
◆ 獨特的條形色柱及數字指示局部放電脈衝峰值。
◆ 獨具一格的數字開窗技術,可避免干擾對測量的影響。
◆ 任意相位開窗,單窗、雙窗任選,橢圓360度旋轉。 i.雙通道測量及數字差分技術,可靈活組成脈衝極性鑑別或平衡測量迴路,有效的抑制干擾脈衝信號。並同時測量兩個試品或一個試品兩個測點的局部放電信號,可方便地分析局放信號的來源。

數字式局部放電測試系統參數:

◆ 測量通道:2通道
◆ 檢測靈敏度:0.1pc
◆ 測量頻帶:3dB頻寬 10kHz~300kHz
◆ 程控濾波器設定檔位:
低端:10,20,40kHz
高端:100,200,300kHz
◆ 增益動態範圍:120dB
◆ 同步頻率:50,100,150,200或任意Hz
◆ 標準脈衝電壓:10V,5V,2V,1V,0.5V,0.2V六檔可調
◆ 校準電容:50pF,200pF兩檔可調
