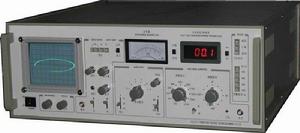

局部放電儀局部放電儀，英文名稱：Partial discharge instrument。
【主要用途】
它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，採用了先進電路，引用了先進技術，通過各地用戶廣泛試用後的不斷改進而成的，BY2202局部放電檢測儀比BY－8601、BY－9801局放儀在設計上更完善，使用上更方便，性能上更可靠。
【主要特點】
該儀器具有靈敏度高，適用試品範圍廣，採用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小於1伏安），放大系統動態範圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈衝的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。BY2202局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量
檢測靈敏度及輸入單元允許電流值【技術參數】
1、可測試品的電容量範圍6PF~250uF。
2、檢測靈敏度允許電流（見表一）：
表一、檢測靈敏度及輸入單元允許電流值。
| 輸入單元序號 | 調諧電容範圍 | 靈敏度（PC） （不平衡電路） | 允許電流有效值 不平衡電路 , 平衡電路 |
| 1 | 0～25～100PF | 0.02 | 30mA , 0.25A |
| 2 | 25～100～400PF | 0.04 | 50mA , 0.5A |
| 3 | 100～400～1500PF | 0.06 | 120A , 1A |
| 4 | 400～1500～6000PF | 0.1 | 0.25A , 2A |
| 5 | 1500～6000～25000PF | 0.2 | 0.5A , 4A |
| 6 | 0.006～0.025～0.1μF | 0.3 | 1A , 8A |
| 7 | 0.025～0.1～0.4μF | 0.5 | 2A , 15A |
| 8 | 0.1～0.4～1.5μF | 1 | 4A , 30A |
| 9 | 0.4～1.5～6.0μF | 1.5 | 8A , 60A |
| 10 | 1.5～6.0～25μF | 2.5 | 15A , 120A |
| 11 | 6.0～25～60μF | 5 | 25A , 200A |
| 12 | 25～60～250μF | 10 | 50A , 300A |
| 7R | 電阻 | 0.5 | 2A , 15A |
（1）頻率50（內）、100、150、200、400HZ。
（2）旋轉：以30°為一檔，可旋轉360°。
（3）工作方法：橢圓——擴展——直線。
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，並有
過載自動保護裝置。
4、顯示單元
採用124×104mm2矩形示波管，有亮度與聚焦調節旋紐。
5、放大器
（1）3dB低頻端頻率fL：10、20、40KHZ任選。
（2）3dB高頻端頻率fH：80、200、300KHZ任選。
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調範圍>20dB。
（4）正負脈衝回響不對稱性<1dB。
6、時間窗
（1）窗寬：可調，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋轉0°～ 170°。
（3）兩個時間窗可分別或同時開。
（4）具有一次性轟擊裝置，轟擊時間約20ms（供拍照用）。
7、脈衝峰值表
（1）線性刻度指針式表頭0—100 誤差±5%（以滿刻度計）。
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）。
（3）數字表頭：以3位半LED數字表顯示
0—100 誤差：±3%（以滿刻度計）。
8、試驗電壓表
（1）量程100KV（用100KV電壓表電阻R）。
（2）顯示：3位半數字電壓表。
（3）誤差：±3%。
9、零標系統
（1）內部零標發生器的零標誌可變換極性，並可旋轉0～180°以使本電壓電阻R產
生的真零標位置極性相符。
（2）零標誌與所有橢圓掃描頻率相一致。
10、結構
（1）體積530×550×220mm3
（2）重量：約22KG。
