局部放電測量儀

局部放電測量儀

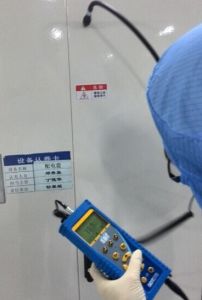

局部放電測量儀是電理部門用於測量電源的儀器。

【儀器名稱】

局部放電測量儀,英文名稱:Partial discharge measuring instrument。
【主要用途】
它基本保持了前幾種儀器的優點和功能,又根據當今國內外局放儀研究領域的先進理論,參照國際電工委員會(IEC)標準,採用了先進電路,引用了先進技術,通過各地用戶廣泛試用後的不斷改進而成的,局部放電檢測儀在設計上更完善,使用上更方便,性能上更可靠。
【主要特點】
該儀器具有靈敏度高,適用試品範圍廣,採用大面積示波管試驗波形顯示清晰,有高頻橢圓掃描(攝取功率小於1伏安),放大系統動態範圍大,頻帶組合多(九種),有輔助零標系統,放電量表具有線性、對數雙功能指針式表頭和數字式表頭,同時顯示放電脈衝的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。BY2202局放儀具有體積小、重量輕,是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的
檢測靈敏度及輸入單元允許電流值
有力輔助工具,也是現場判斷設備正常與否的有效測試儀器。尤其適合電力部門、生產製造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器
【技術參數】
1、可測試品的電容量範圍6PF~250µF。
2、檢測靈敏度允許電流(見表一):

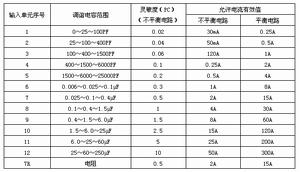

表一、檢測靈敏度及輸入單元允許電流值。
輸入單元序 調諧電容範圍 靈敏度(PC)
(不平衡電路)
允許電流有效值
不平衡電路 , 平衡電路
1 0~25~100PF 0.02 30mA , 0.25A
2 25~100~400PF 0.04 50mA , 0.5A
3 100~400~1500PF 0.06 120A , 1A
4 400~1500~6000PF 0.1 0.25A , 2A
5 1500~6000~25000PF 0.2 0.5A , 4A
6 0.006~0.025~0.1μF 0.3 1A , 8A
7 0.025~0.1~0.4μF 0.5 2A , 15A
8 0.1~0.4~1.5μF 1 4A , 30A
9 0.4~1.5~6.0μF 1.5 8A , 60A
10 1.5~6.0~25μF 2.5 15A , 120A
11 6.0~25~60μF 5 25A , 200A
12 25~60~250μF 10 50A , 300A
7R 電阻 0.5 2A , 15A
3、橢圓掃描時基:
(1)頻率50(內)、100、150、200、400HZ。
(2)旋轉:以30°為一檔,可旋轉360°。
(3)工作方法:橢圓——擴展——直線。
(4)高頻時基橢圓可按輸入電壓(10~250V)調節至正常大小,其攝取功率<1伏安,並有
過載自動保護裝置。
4、顯示單元
採用124×104mm2矩形示波管,有亮度與聚焦調節旋紐。
5、放大器
(1)3dB低頻端頻率fL:10、20、40KHZ任選。
(2)3dB高頻端頻率fH:80、200、300KHZ任選。
(3)增益調節,粗調6檔,檔間增益差20±1dB,細調範圍>20dB。
(4)正負脈衝回響不對稱性<1dB。
6、時間窗
(1)窗寬:可調,50HZ下15°~ 150°。
(2)窗位置:每一窗可旋轉0°~ 170°。
(3)兩個時間窗可分別或同時開。
(4)具有一次性轟擊裝置,轟擊時間約20ms(供拍照用)。
7、脈衝峰值表
(1)線性刻度指針式表頭0—100 誤差±5%(以滿刻度計)。
(2)對數刻度指針式表頭0—10—100 誤差±5%(以滿刻度計)。
(3)數字表頭:以3位半LED數字表顯示
0—100 誤差:±3%(以滿刻度計)。
8、試驗電壓表
(1)量程100KV(用100KV電壓表電阻R)。
(2)顯示:3位半數字電壓表。
(3)誤差:±3%。
9、零標系統
(1)內部零標發生器的零標誌可變換極性,並可旋轉0~180°以使本電壓電阻R產
生的真零標位置極性相符。
(2)零標誌與所有橢圓掃描頻率相一致。
10、結構
(1)體積530×550×220mm3
(2)重量:約22KG。
