數字式局部放電檢測系統

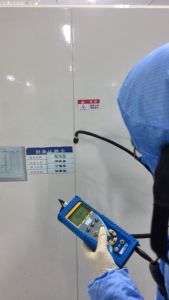

數字式局部放電檢測系統SDT超音波檢測儀，利用先進的超聲原理和精妙的感測技術，能生動檢知液壓和空壓系統的內部泄漏，提前發現驅動故障，並以數字和聲音的方式告知運維人員進行消缺，確保GIS的安全運行。

數字式局部放電檢測系統原理
在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對於被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：
1. 電場不均勻。
2. 電介質不均勻。
3. 製造過程的氣泡或雜質。最經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮,不同材料特別是導體與介質的膨脹係數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。
局部放電的測試方法：
1、非電測法：
（1）超音波比通常人耳可以聽見的聲波頻率要高一些，特性與聲波差不多。超音波在氣體和液體中以縱波傳播，而在固體中則以橫波傳播，這樣就存在有表面波，因此對同一種固體物質，在各方面超音波傳播的速度就會不相同。
利用超音波檢測技術來測定局部放電的位置和放電程度，這種方法簡單，不受環境條件限制。但靈敏度較低，不能直接定量，而且頻率的超音波在空氣中傳播衰減很大，頻率越高衰減的就越快，造成定位不準；超音波的波長較短，因此它的方向性較強，從而它的能量較為集中，也就是說它對於方向性有很好的鑑別能力，而且它還有個獨特的優點，即他可在試品外殼表面不帶電的任意部位安裝感測器，可較準確地測定放電位置，且接受的信號與系統電源沒有電的聯繫，不會受到電源系統的電信號的干擾。所以在進行局部放電測量中當發現變壓器有大於5000pc的故障放電，超音波測量方法常用於放電部位確定及配合電測法的補充手段。
（2）光檢測法：
只有透明的介質才宜用光檢測法，但該方法靈敏度較低，局限性大，較適合於檢測暴露在外表面的電暈放電。
（3）熱檢測法
由於局部放電的放電會發熱，當故障較嚴重時，局部熱效應是明顯的，可用預先埋入的熱電偶來測量各點溫升，從而確定局部放電部位。但靈敏度太低且不能定量。
（4）放電產物分析法：
油紙絕緣材料在局部放電作用下會分解產生各種氣體，用色譜儀分析儀測量高壓設備油中產生的微量可燃性氣體，從而推斷局部放電的程度。
2、電測法
（1）無線干擾測量法（RIV法）局部放電產生的脈衝信號頻譜很寬，從幾千赫到幾十兆赫，故利用無線電干擾儀，通過試品兩端直接耦合，測量試品局放電脈衝信號。
（2）放電能量法：局部放電伴隨著能量損耗，可以用電橋來測量一周期的放電能量，或用微處理機直接測放電功率。
（3）脈衝電流法（模擬局放儀和數字局放儀）：由於局部放電產生的電荷交換，產生高頻電流脈衝，通過與試品連線的檢測迴路產生電壓脈衝，將此電壓脈衝經過合適的帶寬放大器放大後由儀器測量或顯示出來。靈敏度高，是目前國際電工委員會推薦進行局部放電測試的通用方法。
測試線路：並聯法、串聯法、平衡法
檢測阻抗：RC型：當電容C較小時，檢測阻抗上的波形與流過被試品的脈衝電流相似，但其頻帶較寬、噪聲較大，被試品的工頻充電電流大時使檢測阻抗上工頻分量不能完全濾除，從而影響測量。RIC型：對局部放電脈衝檢測有很高的靈敏度，而對被試品工頻的充電電流呈現低阻抗，頻帶較窄，噪聲水平較低。缺點是波形呈現震盪，但適當選擇R（2-3kΩ）可使震盪阻尼抑制，所以普通採用RLC型檢測阻抗。
