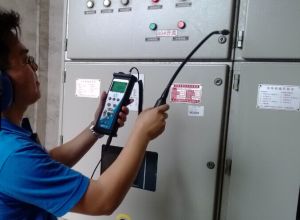

數字式局部放電檢測儀

數字式局部放電檢測儀整機由主機、外置感測器、連線線、降噪耳機、充電器、電源線組成。

數字式局部放電檢測儀簡稱：局部放電檢測儀，局部放電測量儀等。英文名稱：RXJF Digital Partial Discharge Detector.
數字式局放檢測儀是根據IEC(270)標準，利用脈衝電流法原理研製而成，並滿足GB-7354-87、GB-1207-97、GB－1208－97中關於局放檢測儀測試對測試儀器規定的技術要求。數字式局部放電檢測儀具有靈敏度高、放大器系統動態範圍大、測試的試品範圍廣、操作簡便等優點。並採用先進的抗干擾組件和獨特的門顯示電路，抗干擾能力強，並具有四種高頻橢圓掃描，適用於高壓產品的型式、出廠試驗，新產品研製試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局放檢測儀的定量測試。數字式局部放電檢測儀可供製造廠、科研部門、電力部門現場使用.
數字式局部放電檢測儀技術參數
1．可測試品的電容範圍：6ｐF~250ｕF
2．檢測靈敏度及允許電流(見表1)。
3．橢圓掃描時基
(1) 頻率：50、100、150、200、400Ｈz
(2) 鏇轉：以30度為一檔，可鏇轉120度。
(3) 工作方式：標準－擴展－直線。
(4) 高頻時基橢圓的輸入電壓範圍：13~275Ｖ。
4．顯示單元
採用100×80mm矩形示波管，有亮度與聚焦調節鏇鈕。
5．放大器
(1) 3dB低頻端頻fL：20、40KHz任選。
(2) 3dB高頻端頻率fH：200、300KHz任選。
(3) 增益調節：粗調6檔，檔間增益差10倍±5%。
(4) 細調範圍：＞10倍。
(5) 正、負脈衝回響不對稱性：＜5%。
檢測原理
數字式局部放電檢測儀是基於特高頻（UHF）法體外檢測GIS內部局部放電的原理：特高頻探頭主要接收GIS內部由局部放電輻射出的特高頻波段的電磁波。當GIS內部局部放電發生時，由於SF6氣體絕緣強度高，因此數字式局部放電檢測儀脈衝的上升沿很陡，脈衝寬度多為納秒級，能激勵起1GHz以上的特高頻電磁信號。研究表明GIS內外結構相當於同軸傳輸導線，GIS母線腔體在特高頻波段可視為同軸諧振腔。因此，電磁波在其中以波導的方式傳播，在通過盆式絕緣子法蘭連線處時輻射出特高頻信號，此時可以套用外部的特高頻探頭接收。特高頻電磁波信號在GIS內部傳播衰減較小，有利於局部放電信號的檢測，另外在特高頻範圍內（400~3000 MHz）提取局部放電產生的電磁波信號，大大減少了外界干擾信號（干擾信號的頻率多在400Mhz以下），可以極大地提高GIS局部放電檢測（特別是線上檢測）的可靠性和靈敏度。特高頻局部放電檢測技術近幾年來得到了較快的發展，在一些大型電力設備的檢測中已經得到了廣泛套用。
數字式局部放電檢測儀檢測靈敏度高，試樣電容復蓋範圍大，適用試品範圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。經適當定標後能直讀放電脈衝的放電量，指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
