居住建築和工業廠房內部生活、生產用的冷、熱水供應和污水排放的工程設施。
室內給水 給水系統自室外給水管網取水，靠水壓作用，經配水管網，以各種方式將水分配給室內各個用水點。首先要確定：①水質。生活飲用水的水質應符合所在地區的《生活飲用水衛生規程》。生產用水水質按工藝要求確定。為節約用水，應儘量取用非飲用水質的水沖洗衛生器具等。②水壓。指在水中某點的壓強。在工程上常以造成同樣壓強的水柱高表示水壓，故又稱水頭。各種用水設施的結構和使用要求需要不同的流出水頭。③用水量。生活用水量根據建築物的性質、衛生設備完善程度和地區條件按設計規範中有關規定確定；生產用水量按工藝要求確定。
給水管道系統 室內給水管道按其用途可分為：生活飲用給水管道,生產給水管道和消防給水管道三種。若條件許可，採用生活、生產、消防共用給水系統較節省建設費用。對於高層建築，消防要求高的某些公共建築和生產廠房，若消防管道與其他管道合併，在技術和經濟上均不合理時，可設定專用的消防給水系統。室內給水系統的主要組成見圖1。

室內給水排水系統

給水方式 一般有：①室外給水管網直接供水。如果室外給水管網能保證最不利點的衛生器具和用水設備連續工作所需要的水壓和水量，可直接用作室內生活或生產給水系統的水源。②高位水箱供水。如果室外給水管網中的水壓周期性地不足，可採用這種方式。③由加壓水泵和高位水箱供水。如果室外給水管網的水壓經常不足而用水量又很不均勻，必須用水泵加壓，並由水箱調節儲存。為防止用水泵直接自室外管網吸水，影響相鄰建築的正常供水,一般要求設吸水池（圖2）。④用氣壓罐供水。如果室外給水管網中的水壓經常不足而室內又不能設定高位水箱，可採用此方式。這種供水方式用水泵自吸水池吸水送入充滿壓縮空氣的密閉罐內，靠壓縮空氣的壓力，向各用水點供水。與高位水箱供水方式比較，優點是設定地點靈活；缺點是占地面積大，造價高，存水量少，安裝和操作比較複雜，不如高位水箱供水安全。⑤水泵連續運轉供水。現代一些高層建築,多採用吸水池貯水;用自動化裝置控制水泵和保持管內水壓。

室內給水排水系統

管網圖式 各種給水方式，根據其水平乾管敷設的位置和形式，可以設計成：①下行上給式。此式最常用，即水平乾管敷設在底層走廊吊頂內，或地下室天花板下，或直接埋地敷設，或走在暖氣溝內。經配水立管由下向上，向各用水點供水。②上行下給式。水平乾管敷設在頂層天花板下或吊頂內。經配水立管由上向下，向各用水點供水。常用於地下管線或機器設備較多的工業廠房、洗衣房和公共浴室，由屋頂水箱供水的多層民用及公共建築。在高層建築給水系統中，根據材料性能和使用要求，在衛生器具處的水壓應小於6千克力/厘米2,大於此值宜沿高度分區供水。③環狀管網。有水平乾管成環和立管成環兩種，用於不允許間斷用水的場所。如大型公共建築、高層建築和生產工藝不允許斷水的車間。如果室內消防管道有10個以上的消火栓，室外供水系統為環狀管網，並有兩個引入管與室內管網相連，也採用環狀管網（見室內消防系統）。
管道安裝 敷設給水管道需穿過承重牆或基礎時，應預留洞口，要求管頂上部預留淨空不得小於建築物沉降量，以防止壓壞管道。給水管道可明設於頂棚下，或地板附近。如果建築或工藝要求暗裝，給水乾管應儘量暗設在地下室頂棚下、設備層或地溝內。給水立管和支管宜敷設在管井或管槽內。在居住和公共建築內敷設管道時，儘可能將管道安裝在衛生間內。
室內熱水供應系統 由水加熱器、熱水供水管道及用水設備組成，供應室內盥洗、洗滌器皿等生活需要的熱水，以及工業生產用的熱水。生活熱水用水量和水溫標準，根據當地的氣候條件和生活習慣確定。工業生產用熱水量、水質和水溫根據生產工藝要求確定。生活用熱水的水質應符合《生活飲用水衛生規程》的要求。
熱水供應方式 分兩種。①局部供應。由局部的自動煤氣熱水器或電熱水器製備熱水，供個別浴室、廚房使用。②集中供應。集中製備熱水或加熱熱媒，再輸送到各使用點。水的加熱方式有：熱水鍋爐直接加熱，優點是設備簡單，但如果供給的水硬度較高，鍋爐會結垢；蒸汽直接加熱，優點是設備簡單，缺點是噪聲不易消除，如果供給的水硬度較高，會造成結垢；間接加熱，熱媒在另一管道系統流動，通過管壁傳輸熱能將水加熱，熱水水質不受熱媒污染，但設備投資較高。
熱水配水管網　主要有兩種。
①單管式。只有供水管，沒有回水管。優點是系統簡單,造價低；缺點是用水點用水時,必須將管道內停留的冷水放完才有熱水。在管路短或連續用水的情況下採用這種系統較為合適(圖3)。

室內給水排水系統

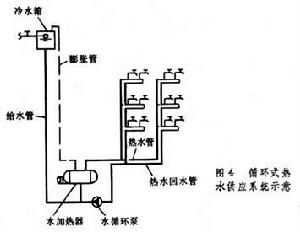

②循環式。除供水管外還設有回水管。熱水自水加熱器經供水管供給各用水點，又經各用水點處的回水管返回水加熱器。這樣，在各用水點處隨時都有熱水可用（圖4）。熱水在管道內循環流動可靠自然循環或機械（泵）循環。此外，高層建築也可按豎向劃分供水區，以免水壓過高，影響使用。

室內給水排水系統

水的加熱和貯存　水加熱設備的選擇應根據使用特點、耗熱量、加熱方式、熱源情況和燃料種類確定。
集中供應熱水系統的熱源，儘量利用工業餘熱和太陽能。如有區域性設施供熱，則不另設專用鍋爐房。
集中供應熱水系統的貯水器容積，應根據日熱水用水量小時變化曲線及鍋爐、水加熱器的工作制度計算確定。一般住宅、公寓、旅館等使用熱水時間長，因此以加熱能力大、貯存容積小的為合適；工廠、學校、辦公樓使用熱水時間短，則以加熱能力小、貯存容積大的較為合適。
水加熱器向熱水管網的供水壓力和熱水流量由接入的補水給水管供給。因此冷水補給水管的管徑應保證能補給熱水供應系統的設計流量。供水壓力應保證位於最不利處的熱水配水點的需要。
管道敷設　熱水管道系統應有補償管道溫度伸縮的措施。熱水橫管應有不小於0.003的坡度,以便放氣和泄水。上行下給式系統配水乾管的最高點應設排氣裝置。下行上給式系統應利用最高配水點放氣，在系統的最低點應有泄水裝置。為減少熱損失，熱水管道應進行保溫。
室內排水　將室內各種設備排出的污水分別匯集起來，直接或經過局部處理後，排入室外污水管道。為排除屋面的雨、雪水，有時要設定室內雨水道，把雨水排入室外雨水道或合流制的下水道。
排水管道種類　可分為：①生活污水管道。用以排除各種生活污水，包括糞便污水，以及盥洗、洗滌等污水；②工業廢水管道。用以排除生產過程中產生的廢水，包括被化學物質污染和機械雜質污染的廢水；③雨水管道。用以排除屋面匯集的雨、雪水。
系統選擇　根據污水的性質、污染程度、結合室外排水系統和污水處理及綜合利用情況，設定室內排水系統。一般民用建築的室內排水系統為：①合流制。即生活污水與雨水合在一起排除。②分流制。即生活污水與雨水分別排除；或糞便污水、洗滌廢水及雨水分別排除。
衛生器具和存水彎　①衛生器具，一般為陶瓷製品。建築物內衛生間設定各種衛生器具數量，應根據衛生標準和有關的建築設計規範確定。②存水彎。為了防止排水管道中的臭氣由衛生器具等的排水口進入室內，在排水口以下或器具構造內設存水彎。即在每次沖洗器具以後，在袋狀彎管記憶體留一部分水，形成一般為深50毫米的水封，防止臭氣漏出。

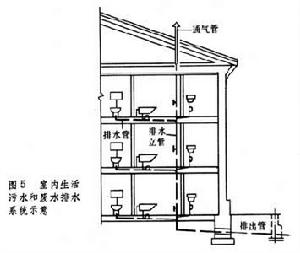

管道安裝　室內生活污水的排水系統（圖5）由通氣管、排水管、排水立管和排出管組成：①通氣管。作用是不使污水管內形成負壓或正壓破壞存水彎的水封。②連線排水設備的排水管。一般在地下埋設,或在地面上、樓板下沿牆、柱明設。但架空管道,不得敷設在有特殊衛生要求的生產廠房內，以及食品庫和貴重物品倉庫內，也不得布置在遇水會爆炸、損壞的原料、產品和設備上面，以防因管道漏水，影響室內衛生或引起安全、質量事故。如有特殊要求,可在管溝或吊頂內暗設,但應便於安裝和檢修。③排水立管應靠近雜質最多的排水點，一般設在牆角、柱角、或沿牆柱設定。立管應避免穿越臥室、辦公室和對衛生、安靜要求較高的房間。必要時，可在管槽、管井內暗裝，但在檢查口處應設檢修門。④排出管，管線應最短，儘量避免轉彎。

室內給水排水系統

污水的提升和局部處理　室內污水，通常是自流至室外管網。如果室內排水管道標高低於室外管道標高,則要用水泵等提水設備提升後排除。
如果污水的性質和污染程度不能直接排入室外管網，應先進行局部處理。一般可設定沉沙池、沉澱池、化糞池或隔油井等構築物。工業排放的廢水應符合國家規定的標準。
