水暖五金

正文

建築物供排水系統、採暖系統和衛生間所用的五金件的統稱。通常包括水嘴、淋浴器、落水、便器配件、婦洗器配件、噴洗按摩浴缸配件、閥門、管道連線件及衛生間的其他五金件。

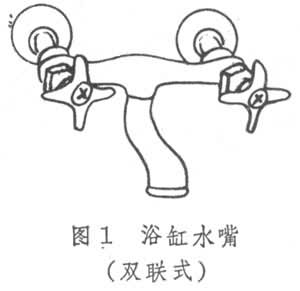

水嘴　又稱水龍頭。主要部件為閥體。水嘴主要有以下8種。①冷水嘴:又稱自來水龍頭。裝在自來水管路上，用於放水。按閥體材料可分為銅水嘴、可鍛鐵水嘴和灰鑄鐵水嘴 3種，後兩種使用較廣。公稱直徑一般為15mm、20mm、和25mm，公稱壓力為0.6MPa。②接管水嘴:又稱皮帶龍頭。功能和結構與冷水嘴相同，出水口配有可脫卸的螺母接管，可接橡膠管或塑膠管。閥體材料採用黃銅、可鍛鑄鐵和灰鑄鐵。③化驗水嘴：又稱化驗龍頭。功能和結構與銅製冷水嘴相同，但出水口呈長錐形且帶有防滑槽，便於插橡膠管或塑膠管。出水穩定，無濺射，多為實驗室、化驗室採用。外表均鍍鉻。④腳踏水嘴：又稱腳踏龍頭。由底座、閥體、踏板、出水管組成。啟閉水流動作通過腳踏踏板實現。用於不便或不能用手開關的場合，如醫院、公共食堂等。閥體由黃銅或灰鑄鐵製成，踏板為可鍛鑄鐵，出水管為黃銅。⑤肘碰水嘴：又稱肘碰龍頭。用肘部碰動長形把柄來啟閉水流。手不接觸水嘴，不會引起交叉感染。有的在出水口裝有充氣穩流器,水流呈充氣泡沫狀,柔軟穩定。為醫院診治室、化驗室專用。有單聯的和雙聯的兩種。單聯的接自來水，雙聯的可同時接冷、熱水。肘碰水嘴均用黃銅製成，表面鍍鉻，耐磨蝕且便於清洗。公稱壓力為0.6MPa，使用溫度小於 100℃。⑥熱水嘴：又稱熱水龍頭。安裝於熱水管道、開水鍋爐、電開水爐、茶桶、保暖水桶上，用於放水。結構為鏇塞式,即閥芯和閥體以1:7錐度直接接觸密封,通過閥芯的轉動啟閉水流。均用黃銅製成,表面拋光或鍍鉻。公稱壓力為0.15MPa,公稱通徑15～25mm，使用溫度小於100℃。⑦面盆水嘴:又稱面盆龍頭。安裝於陶瓷洗面器上，用於開放冷水或熱水。結構一般為螺桿升降式，即通過手柄的鏇轉，使螺桿升降而放水或關閉。採用黃銅製成，外表鍍鉻。閥體造型和手柄形式多樣，裝飾性強。公稱壓力為0.6MPa,公稱通徑為15mm,使用溫度小於100℃。有的面盆水嘴還裝有落水提拉桿,可直接提拉而打開洗面器的落水口，排除污水。⑧浴缸水嘴：又稱浴缸龍頭。安裝於浴缸一邊上方，用於開放冷熱混合水。可接冷、熱兩根管道的稱為雙聯式（圖1 ）；除接冷、熱兩根管道外，還在閥體上接有淋浴噴頭裝置的稱為三聯式。啟閉水流的結構一般為螺鏇升降式，通過鏇轉雙柄，分別調節冷、熱水的流量來控制混合水的溫度。近年來發展了手柄調溫和恆溫控制的結構形式。80年代出現的單柄調溫浴缸水嘴，採用單柄即可進行調溫和恆溫控制，使用更方便，結構更緊湊。浴缸水嘴多用黃銅製造，外表鍍鉻，造型要求與衛生間其他配件協調和諧。

淋浴器　一般為三聯式浴缸水嘴的部件。由出水管和噴頭組成。冷、熱水經浴缸水嘴混合後，通過出水管由噴頭噴出，供人們淋浴用。噴頭大多做成電話聽筒式，可插入固定在牆上的多檔支架孔內，也可定位於一根垂直固定在牆上的滑桿上。不論哪種噴頭，均可取下而隨意噴淋人體各部位。噴頭本身還可轉動，用以調節噴淋角度。噴頭多用工程塑膠製作。

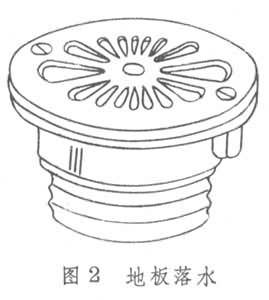

落水　用於排除室內常壓下的污水的器件。落水的公稱通徑一般均大於30mm，能使污水順利快速排出。一般包括以下 6種。①面盆落水：安裝在搪瓷洗面器下部，用於排除污水，防止臭氣回升。由落水頭子、存水彎、固定螺母、橡皮塞或金屬塞及鏈條組成。它可與面盆水嘴配套，使用水嘴上的提拉桿打開塞子排水，這樣可省去鏈條。面盆落水可橫向連線牆壁污水管，也可垂直連線地面污水管。公稱通徑一般為32mm。製造材料有黃銅（表面鍍鉻）和塑膠兩種。②浴缸長落水：又稱浴缸出水、浴盆下水口。由落水頭子、溢水頭子、三通連線器、橡皮塞等組成。落水頭子裝在浴缸下部，用以排除污水；溢水頭子裝在浴缸側壁，用以防止水溢出浴缸。頭子由黃銅（表面鍍鉻）或塑膠製成，連線管由黃銅或灰鑄鐵製成。公稱通徑有32mm和40mm兩種。③小便器落水：裝於瓷製小便池下部，用以排除池內的污水，並防止臭氣回升。由落水頭子及彎管組成。一般均用黃銅製成，表面鍍鉻。④尿坑落水：又稱花籃罩落水、胖頂落水、尿槽落水。裝在小便槽的底部,用以排除污水,並防止雜物進入污水管而堵塞管路。⑤短落水：又稱下水口、排水栓。裝在水盤或水池下部的出水口。用於排除污水或存水。由頭子和橡皮塞組成。⑥地板落水：又稱地漏、掃除口。裝在浴室、盥洗室等室內地面上，用以排除地面污水及積水。為防止垃圾流入管路內，頭子表面採用花格式漏孔板,與地面平齊（圖2）。既能排水又有裝飾作用。多用黃銅製造，外表鍍鉻。公稱通徑有50mm、80mm和100mm3種。

便器配件　包括以下 4種。①低水箱配件：又稱低水箱銅器、背水箱潔具。由扳手、進水閥、出水、浮球、角尺彎、馬桶卡等零件組成一套。整套低水箱配件裝於坐便器（抽水馬桶）後面的水箱中，用於水箱的自動進水和手動放水。②高水箱配件：俗稱蹲便器配件、高水箱銅器、高水箱潔具，由拉手、浮球閥、浮球、排水配件、沖洗管等零件組成。③婦洗器配件:裝在婦洗器(或稱淨身器、淨身盆)上,用以沖洗肛門和外生殖器。婦洗器是衛生間的婦女專用洗滌設備。婦洗器配件一般由混合閥、調節手柄和噴頭組成，分別接冷、熱水管道，採用單柄或雙柄調溫。均用黃銅製造，表面鍍鉻。噴頭一般裝在盆的底部或前側，角度可以調節，使用流動水自動噴淋，不易造成感染，符合衛生要求。④噴水按摩浴缸配件：噴水按摩浴缸利用充氣的水流沖洗和按摩人體的各個部位，以在清潔人體的同時預防疾病、消除疲勞。相應的配件由電機、泵、空氣混合閥、可調噴水頭和帶有防觸電裝置的空氣開關等組成。配件外表鍍鉻或電鍍各種耐腐蝕彩色鍍層。
閥門　安裝在管路中間，用於啟閉、調節管道中介質流量或改變其流動方向。建築五金範圍的閥門一般用於供排水及採暖系統,公稱壓力均在1.6MPa以下,公稱通徑在 100mm以下。閥體用黃銅或鑄鐵製造，閥座、閥瓣、閥桿大多用黃銅製造。按用途可分為以下 5種。①截止閥：利用閥瓣作關閉件來控制管路啟閉的一種閥門，不作節流用。閥瓣的密封片大多用橡膠製成,密封性好,不易泄漏。一般用於冷水管道並需水平安裝。②閘閥：利用閘板全開或全關各種管路，不作節流用。多帶操作手輪和手柄。廣泛套用於建築物冷、熱供排水管道中，可水平或垂直安裝。③鏇塞閥：又稱鏇塞。用於開啟、關閉管路介質。開關迅速，啟閉角度小，可作一定程度的節流用。可用於低壓熱水管道。④大便沖洗閥：用於平底大便槽的糞便沖洗。使用時扳動手柄即打開閥口，利用大小閥口的壓力差，使自來水大量衝出，將糞便沖入污水管;同時由於內部彈簧和阻尼系統的作用,延時數秒後,閥口自動關閉。一次排水量至少1.5～2.51。使用時要求有一定的水壓,一般為0.03～0.5MPa。⑤浮球閥:又稱浮動閥、漂子門、進水閥。是高水箱、水塔等貯水器中進水部分的自動開關裝置。閥的一端接進水管，通過連線閥體銅桿上的浮球的上下運動實現閥口的啟閉：水位上升至一定高度時，浮球上浮，關閉閥口；水位下降到一定高度時，浮球下落，打開閥口進水。

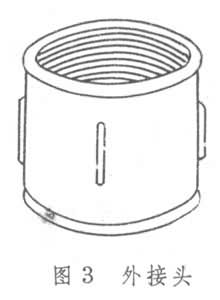

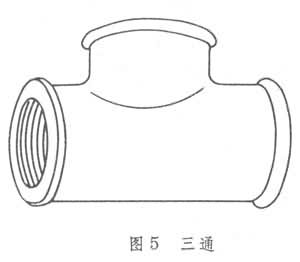

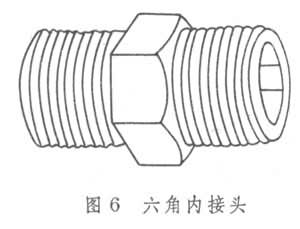

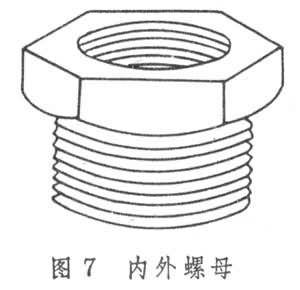

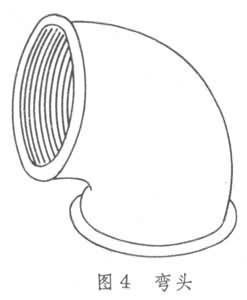

管道連線件　用於連線供排水管道或採暖管道的附屬檔案。管道連線件的連線方式主要有螺紋連線、法蘭連線、焊接連線和承插連線4種;選用的材料有鑄鐵、可鍛鑄鐵、鑄鋼、鍛鋼、有色金屬及非金屬材料等。螺紋連線件套用較廣，它主要有以下14種。①外接頭：又稱套筒、直接頭。帶有內螺紋，一般連線公稱通徑相同的兩根管子，或帶外螺紋的管件和閥門（圖3 ）。是用量最大的一種連線件。外接頭有不通絲和通絲兩種。不通絲外接頭一般採用圓錐管螺紋，也可採用圓柱管螺紋；通絲外接頭只能採用圓柱管螺紋。②異徑外接頭：又稱異徑套筒、大小頭。帶有內螺紋，但兩端的公稱通徑不同的管子。③活接頭：又稱連線螺母、活螺絲。由兩個接頭和一個密封面組成。密封面位於兩個接頭之間並將兩接頭連線起來，利用它可在維修時方便地裝拆接頭。兩個接頭相接觸的平面之間墊有 2mm厚的橡膠或橡膠石棉平板墊圈，以保證管路密封性。④彎頭：又稱90°彎頭、曲尺、曲頭。帶有內螺紋，用於連線兩根公稱通徑相同的管子,並使管路作90°轉彎（圖4）。⑤異徑彎頭：又稱大小彎頭、大小彎。用於連線兩根公稱通徑不同的管子或帶外螺紋的管件、閥門，並使管路作90°轉彎，管路的一端通徑縮小。⑥45°彎頭：又稱直彎、半彎。用於連線兩根公稱通徑相同的管子或帶外螺紋的管件、閥門，並使管路作45°轉彎。⑦外月彎：又稱外絲月彎、月彎。用途與彎頭相似。它的圓弧半徑較大。主要用於需要彎曲半徑較大的管路上。外月彎是帶外螺紋的,與管子連線時須與外接頭配合使用。⑧三通:又稱三路天、天字彎、丁字彎。用於連線公稱通徑相同的 3根管子或帶外螺紋的管件、閥門，其中兩根管子在一條直線上,另一根管子與這兩根管子垂直(圖5)。用於需要接出支管路的地方。⑨異徑三通：用途與三通相似。但三端的公稱通徑不全相同或全不相同，用以連線支管的一端可與直管端垂直，也可與直管端成45°角。⑩四通：又稱十字接頭、四路天、四叉。用於主管路與兩側支管路之間的連線。四通有同徑和異徑兩種。主要用於輸送氣體的管路，使管路成十字形分支。套用範圍比三通小。鎖緊螺母：又稱防松螺母、六角卡子。鎖緊螺母內帶有圓柱形管螺紋，主要起鎖緊作用。六角內接頭(圖6):又稱六角外螺紋、外絲箍、內接管。它的中部製成凸出的六角形，供安裝時擰緊用。兩端外螺紋用以連線帶內螺紋的管件或閥件。為縮小體積，一般將公稱通徑大於65mm的內接頭的中間凸出部分製成八角形。內外螺母：又稱內外螺絲、管子襯、補心。它的一端帶內螺紋，另一端帶外螺紋，兩螺紋的公稱通徑不相同（圖7 ）。一般用於縮小管路通徑，是在缺乏適合的異徑管件情況下的一種代用品。使用時，它的內螺紋一端直接與小通徑管子連線；外螺紋一端與外接頭配合，再與大通徑管子連線，或直接鏇入帶內螺紋的管件中。管堵：又稱堵頭、塞頭、悶頭、管子塞。實心，一端帶外螺紋。用於堵塞管路，阻止管路中介質泄漏，並可阻止雜物侵入管路內。通常與外接頭、三通等管件配合使用。
