概述
網路多功能電力儀表,是針對電力系統、工礦企業、公用設施、智慧型大廈的電力監控需求而設計的。它能高精度的測量所有常用的電力參數,如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等;採用可視度高的LED來顯示儀表測量參數和電網系統的運行信息,儀表面板帶有四個編程按鍵,用戶可現場方便的實現顯示切換、儀表參數編程設定,具有很強的靈活性。

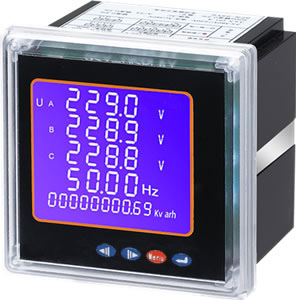

![多功能網路電力儀表](/img/0/f18/nBnauM3XzgDOxEDN1cDM3QjN1QTM5IzM4QzNzQTNwAzMwIzL3AzLyczLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
網路電力儀表有多種擴展功能模組可供選擇:RS485的數字接口可實現儀表組網通訊功能;2路電能脈衝輸出和2路模擬量(0~20mA/4~20mA)輸出功能可實現電能和電量的變送輸出功能;4路開關量輸入和4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能(“遙信”和“遙控”功能),可組合實現多個電量參數報警及自動控制功能。
編程和使用
1.測量顯示:可測量電網中的電力參數有:Ua、Ub、Uc(相電壓);Uab、Ubc、Uca(線電壓)Ia、Ib、Ic(電流);Pa、Pb、Pc、Ps(每相有功功率和總有功功率);Qa、Qb、Qc、Qs(每相無功功率和總無功功率);PFa、PFb、PFc、PFs(每項功率因數和總功率因數);Sa、Sb、Sc、Ss(每相視在功率和總視在功率);FR(頻率)26個電量以及四象限電能,所有的測量電量參數全部保存儀表內部的電量信息表中,通過儀表的數字通訊接口可訪問採集這些數據。而對於不同的型號的儀表,其顯示內容和方式卻可能不一致。
數字通訊引
提供串列異步半工RS458通訊接口,採用MOD-BUS-RTU協定,各種數據記息均可在通訊線路上傳送。在一條線路上可以同時連線多達32個網路電力儀表,每個網路電力儀表均可以設定其通訊地址(Address No.),不同系列儀表的通訊接線端子號碼不同,通訊連線應使用帶有銅網的禁止雙絞線,線徑不小於0.5mm。布線時應使用通訊線遠離強電電纜或其他強電場環境,推薦採用型網路的連線方工,。不建議採用星形或其他的連線方式。
MODBUS/RTU通訊協定:MODBUS協定在一根通訊線上採用主從應答方式的通訊連線方式。首先,主計算機的信號定址到一台唯一地址的終端設備(從機),然後,終端設備發也的應答信號以相反的方向傳輸給主機,即;在一根單獨的通訊線上信號沿著相反的兩個方向傳輸所有的通訊數據流(半雙工的工作模式)。
MODBUS協定只允許在主機(PC,PLC等)和終端設備之間通訊,而不允許獨立的終端設備之間的數據交換,這樣各終端設備不會在它們初始化時占據通訊線路,而僅限於回響到達本機的查詢信號。
主機查詢:查詢訊息幀包括設備地址碼、功能人碼、數據信息碼、校驗碼。地址碼錶明要選中的從機設備;功能代碼告之被選中的從設備要執行何種功能,例如功能代碼03或04是要求從設備讀暫存器並返回它們的內容;數據段包含了從設備要執行功能的其它附加信息,如在讀命令中,數據段的附加信息有從何暫存器開始讀的暫存器數量;校驗碼用來檢驗一幀信息的正確性,為從設備提供了一種驗證訊息內容是否正確的方法,它採用CRC16的校準規則。
從機回響:如果從設備產生一正常的回應,在回應訊息中有從機地址碼、功能代碼、數據信息碼和CRC16校驗碼。數據信息碼包括了從設備收集的數據:如暫存器值或狀態。如果有錯誤發生,我們約定是從機不進行回響。
傳輸方式是指一個數據幀內一系列獨立的數據結構以及用於傳輸數據的有限規則,下面定義了與MODBUS協定-RTU方式相兼容的傳輸方式。每個位元組的位:1個起始位、8個數據位、2個停止位(無奇偶校驗位)。
電流輸入
電流:1A、5A
持續1.2倍,瞬時10倍/秒
功耗<0.5VA
電壓輸入
電壓:100V、220V、380V
持續1.2倍,瞬時2倍/秒
功耗<0.5VA
精度等級
電流、電壓:0.5級
頻率:0.05Hz
有功功率、有功電能:0.5級
無功功率、無功電能:1.0級
絕緣電阻
≥100MΩ
工頻耐壓
電源/輸入/輸出之間2kV/1min
平均無故障工作時間
≥50000h
電能
2路集電極開路的光耦脈衝
工作電源
工作範圍 AC80~270V或DC100-350V,45Hz~65Hz;
功耗<1.2VA
模擬量輸出
4-20mA、0-20mA、0-5V等
報警
1路無源常開觸點:1A/30VDC、2A/250VAC,高、低、不平衡報警均可設定
開關量輸入
無源乾接點輸入方式:內置電源,光耦隔離
開關量輸出
繼電器常開觸點輸出:1A/30VDC、2A/250VAC
通訊
RS485接口 MODBUS-RTU協定
顯示方式
帶背光的液晶顯示(附加L代號),數碼管顯示(無附加代號)
