一.概述

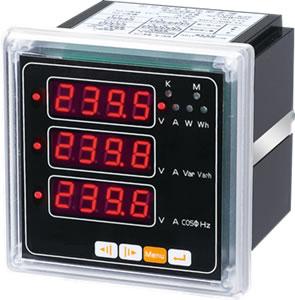

PMH630W多功能電力儀表是一種具有可程式測量、顯示、數字通訊、 電能脈衝輸出和模擬量輸出等功能的多功能電力儀表，能完成電量測量、電能計量數據顯示、採集及傳輸，可廣泛套用變電站自動化，配電自動化、智慧型建築、企業內部的電能測量、管理、考核。測量精度為0.5級、實現現場顯示和遠程RS-485數字接口通訊，採用MODBUS-RTU通訊協定。具有安裝方便、接線簡單、維護便利、工程量小、現場可程式設定輸入參數等特點，並且能夠完成與業界不同PLC，工控計算機的組網通信。
二.產品選型
PMH600系列智慧型電力儀表是由欣科電氣製造，產品集遙測、遙信於一體，廣泛套用於低壓400V配電領域。可靈活選擇電壓、三相電流、單相電流、電度等電參數表的組合測量，具有很強的擴展輔助功能，如繼電器輸出、4-20mA模擬量輸出等。
PMH600系列智慧型電力儀表根據功能的不同共有常用PMH630W、PMH630U、PMH630A、PMH610A四種型號。
PMH630W
· 遙測：三相電流、三相電壓、有功電度
· 遙信：開關運行狀態、故障狀態，帶2個DI
· 通訊：標準2線制RS485接口，ModbusRTU協定
· 任意設定電流變比
PMH630A
· 遙測：三相電流
· 遙信：開關運行狀態、故障狀態，帶2個DI
· 通訊：標準2線制RS485接口，ModbusRTU協定
· 任意設定電流變比
PMH630U
· 遙測：三相電壓
· 標準2線制RS485接口，ModbusRTU協定
PMH610A單相智能電力儀表集遙測、遙信於一體，廣泛套用於低壓400V配電領域測量單相迴路。
常用型號有PMH610A，可訂製單相智慧型電壓儀表PMH610U。
PMH610A性能特點
· 遙測：單相電流
· 遙信：開關運行狀態、故障狀態，帶2個DI
· 通訊：標準2線制RS485接口，ModbusRTU協定
三.技術參數
| 性能 | 參數 | |
| 輸入測電壓顯示 | 網路 | 三相三線、三相四線 |
| 電壓 | 額定值 | AC100V、400V（訂貨時請說明） |
| 過負荷 | 持續：1.2倍瞬時：2倍/10s | |
| 功耗 | 〈1VA（每相） | |
| 阻抗 | 〉300kΩ | |
| 精度 | RMS測量，精度等級0.5 | |
| 電流 | 額定值 | AC1A、5A（訂貨時請說明） |
| 過負荷 | 持續：1.2倍瞬時：2倍/10s | |
| 功耗 | 〈0．4VA（每相） | |
| 阻抗 | 〈20MΩ | |
| 精度 | RMS測量，精度等級0.5 | |
| 頻率 | 40~60Hz,精度0.1Hz | |
| 功能 | 有功、無功、視在功率，精度0.5級 | |
| 電能 | 四相限計量，有功精度0.5級，無功精度1級 | |
| 顯示 | 可程式、切換、循環的2、3、4排LED顯示 | |
| 電源 | 工作範圍 | AC、DC 80~270V |
| 功耗 | ≦5VA | |
| 輸出 | 數字接口 | RS-485、MODBUS-RTU協定 |
| 脈衝輸出 | 2路電能脈衝輸出，光耦隔離 | |
| 環境 | 工作環境 | -10~55℃ |
| 儲存環境 | -20~75℃ | |
| 安全 | 耐壓 | 輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1kV |
| 絕緣 | 輸入、輸出、電源對機殼>5MΩ | |
| 外形 | 尺寸 | 120×120×128 96×96×128（長、寬、深） |
| 重量 | 0．6kg | |
四.數字通信
PMH630W多功能電力儀表提供串列異步半工RS458通訊接口，採用MOD-BUS-RTU協定，各種數據記息均可在通訊線路上傳送。在一條線路上可以同時連線多達32個網路電力儀表，每個網路電力儀表均可以設定其通訊地址（Address No.），不同系列儀表的通訊接線端子號碼不同，通訊連線應使用帶有銅網的禁止雙絞線，線徑不小於0.5mm。布線時應使用通訊線遠離強電電纜或其他強電場環境，推薦採用型網路的連線方工，。不建議採用星形或其他的連線方式。 MODBUS/RTU通訊協定：MODBUS協定在一根通訊線上採用主從應答方式的通訊連線方式。首先，主計算機的信號定址到一台唯一地址的終端設備（從機），然後，終端設備發也的應答信號以相反的方向傳輸給主機，即；在一根單獨的通訊線上信號沿著相反的兩個方向傳輸所有的通訊數據流（半雙工的工作模式）。 MODBUS協定只允許在主機（PC，PLC等）和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限於回響到達本機的查詢信號。 主機查詢：查詢訊息幀包括設備地址碼、功能人碼、數據信息碼、校驗碼。地址碼錶明要選中的從機設備；功能代碼告之被選中的從設備要執行何種功能，例如功能代碼03或04是要求從設備讀暫存器並返回它們的內容；數據段包含了從設備要執行功能的其它附加信息，如在讀命令中，數據段的附加信息有從何暫存器開始讀的暫存器數量；校驗碼用來檢驗一幀信息的正確性，為從設備提供了一種驗證訊息內容是否正確的方法，它採用CRC16的校準規則。 從機回響：如果從設備產生一正常的回應，在回應訊息中有從機地址碼、功能代碼、數據信息碼和CRC16校驗碼。數據信息碼包括了從設備收集的數據：如暫存器值或狀態。如果有錯誤發生，我們約定是從機不進行回響。 傳輸方式是指一個數據幀內一系列獨立的數據結構以及用於傳輸數據的有限規則，下面定義了與MODBUS協定-RTU方式相兼容的傳輸方式。每個位元組的位：1個起始位、8個數據位、（奇偶校驗位）、1個停止位（有奇偶校驗位時）或2個停止位（無奇偶校驗位時）。
五.產品功能
PMH630W
· 遙測：三相電流、三相電壓、有功電度
· 遙信：開關運行狀態、故障狀態，帶2個DI
· 通訊：標準2線制RS485接口，ModbusRTU協定
· 任意設定電流變比
六.套用範圍
PMH630W 多功能電力儀表是針對電力系統、工礦企業、公共設施、智慧型大廈等電力監控、智慧型控制、計量考核的套用場合設計的高精度、高可靠、高性價比的智慧型配電儀表產品。該系列儀表採用高精度專用AD晶片和高可靠的MCU設計，可以測量三相電網中所有電量參數如三相電壓（相/線）、三相電流、有功功率、無功功率、功率因數、電網頻率、需量和雙向電能計量，具有標準電能脈衝輸出和RS485通訊接口，可選多種擴展功能模組。 PMH630W多功能電力儀表（LED顯示）為標準產品，具有測量和計量功能，配置電能脈衝輸出和通訊接口；PMH630W多功能電力儀表（LED顯示）在標準功能的基礎上增加直流變送輸出、開關輸入監測、繼電器輸出、直流輸入測量等功能；PMH630W多功能電力儀表（LCD顯示）採用圖形點陣液晶中英文選單切換顯示，並具有復費率電能計量和自動抄表功能；分體式系列產品是為適套用戶現場對安裝方式和體積苛刻要求設計，屏裝的顯示模組和標準導軌安裝的主體模組間採用標準串口線連線；PMH630W經濟型系列，採用系統最佳化設計，同PMH630W系列具有測量和計量功能，並配置電能脈衝輸出和通訊接口。產品共有三種外形尺寸可選，面框分別為120*120mm、96*96mm和83*83mm，分體式顯示模組有兩種外形尺寸，面框分別為83*83mm和76*76mm
