台灣生產的凸耳式蝶閥,驅動方式可選用手動、蝸輪、氣動、電動,連線方式可選用法蘭、對夾,結構形式可選用單偏心、中線式、雙偏心、三偏心,密封結構可選用軟密封、硬密封,壓力範圍PN0.1-10Mpa,公稱通徑為DN40~2000mm,材質可選用鑄鋼、不鏽鋼。由於閥門的使用範圍非常的廣泛,同一種閥門在不同的場合與工況有不同的搭配,如果您是非專業人士,歡迎您向本公司來電諮詢。

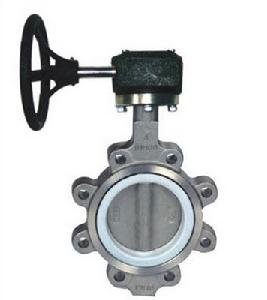

凸耳式蝶閥介紹:
對夾式凸耳蝶閥的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,旋轉到90°時,閥門則呈全開狀態。

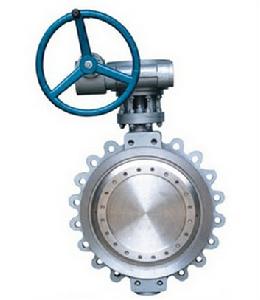

凸耳式蝶閥結構:
對夾式蝶閥是用雙頭螺栓將閥門連線在兩管道法蘭之間,其結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處於完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
凸耳式蝶閥適用範圍:
蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛套用,而且還套用於熱電站的冷卻水系統。
用於硫酸行業中氣體管路:爐前鼓風機出入口,接力風機出入口,電除霧串聯及聯通閥,S02主鼓風機出入口,轉化器調節,預熱器出入口等調節和截止氣量使用。
用於硫磺制酸系統中的焚硫、轉化、乾吸工段,是硫磺制酸裝置用閥的首選品牌,被廣大用戶認為是:密封性能好,運轉輕,副腐蝕,耐高溫,操作方便、靈活、使用安全可靠的蝶閥,得到了大量推廣使用。
凸耳式蝶閥還廣泛用於:化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、鹼液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
