共軛環

共軛環

共軛環結合了環形和鞍形填料的優點,採用共軛曲線肋片結構,兩端外卷邊及合適的長徑比,填料間或填料與塔壁間均為點接觸,不會產生疊套。孔隙均勻,阻力小,亂堆時取定向排列,故有規整填料和特點。有較好的流體力學和傳質性能。可用塑膠、金屬和陶瓷做成。

材質

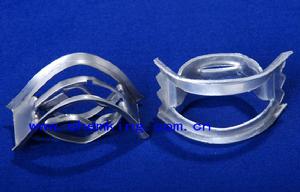

共軛環 共軛環

共軛環填料材質分為:塑膠、金屬、陶瓷

規格

名稱
Name
規格
Normal
mm
直徑x高度x壁厚
Diameter×Height×Thickness
mm
比表面積
Surface area
m2/m3
空隙率
Void space
%
堆重
Bulk density
kg/m3
堆積個數
No.elements
per/m3
乾填料因子
Packing factor
m-1
塑膠共軛環
Conjugate ring
Φ25-Ⅰ 25×25×1.0 185 95 96 74000 216
Φ38-Ⅰ 40×34×1.5 130 93 61 18650 162
Φ38-Ⅱ 37×37×1.5 142 91 80 16320 188
Φ50-Ⅱ 50×40×1.5 104 80 66 9500 164
Φ76 76×76×2.5 81 95 81 3980 94
金屬共軛環
Conjugate
ring
Φ25 25×25×0.3 185 95 312 75000 216
Φ38 38×38×0.5 116 96 275 19500 131
Φ50 50×50×0.8 86 96 275 9770 97
Φ76 76×76×1.0 81 97 245 3980 95
陶瓷共軛環
Conjugate ring
Φ25 25×25×3 175 78 520 64000 369
Φ38 38×38×4 118 80 470 14000 230
Φ50 50×50×5 72 81 450 6300 135
