水工建築物布置
建築物呈“一”字形布置，壩軸線總布置長度380.0m，從左到右分別為左岸擋水壩段（長22.0m）、船閘(長18.0m)、泄水閘（長241.0m）、廠房壩段(長89m)，左岸擋水壩段(長10.0m)。設計壩頂高程118.70m，泄水閘最大閘高26.7m，擋水重力壩最大壩高16.7m，各主要建築物特性如下：
左岸混凝土重力壩長22m，壩頂高程為118.70m，最大壩高16.7m，座落在弱～強風化變質砂岩上。壩頂寬7.5m，其中上游側牛腿外挑2.0m。上游面垂直，下游壩坡112.70m高程以下坡比為1:0.6，112.70m高程以上垂直。上游壩腳結合齒槽布設2.5m寬灌漿平台。
船閘為單線單級船閘，布置於左岸，船閘由上閘首、閘室、下閘首、上下游引航道及口門區組成。閘室有效長度80.0m，淨寬12.0m，採用平面閘門門下集中輸水系統；上下游引航道直線段長120m，其中導航段32.5m，調順段55m，停泊段32.5m，引航道淨寬20m，上游導航牆長60.0m，導航架長60.0m，下游導航牆長45.0m，導航架長75.0m。
開敞式泄水閘每孔淨寬12.0m，採用寬頂堰堰型，堰頂高程101.50m，採用閘室分縫的分離式結構，中墩、左邊墩厚2.0m，右邊墩厚3.0m，每孔一聯，中孔每聯寬度14.0m，邊孔每聯淨寬22.0～23.0m，泄水閘總寬度為241.0m。每孔閘室上游設有一道平板檢修閘門槽和一道平板工作閘門。閘頂高程118.70m，壩頂寬18.7m（其中向上游側外挑1.2m）。閘基底高程92.00～98.00m，最大閘高26.7m，堰體坐落在弱風化變質砂岩或弱風化花崗岩上。檢修閘門採用平面露頂滑動鋼閘門，由壩頂單向門機啟吊；工作閘門採用平面定輪鋼閘門，每扇閘門由一台2×630KN固定卷揚式啟閉機操作運行。
廠房壩段布置在河床右側，沿壩軸線方向從左至右依次布置主機間壩段和安裝間壩段，長度分別為59.00m和30.00m。主機間壩段順水流方向分為進口段、主機間段和尾水段，安裝間段順水流方向分為擋水壩段、安裝間段和副廠房段。主機間機組間距18.0m，內裝3台單機容量為11.7MW的燈泡式貫流水輪發電機組，總裝機容量35.1MW。右岸山坡開挖形成廠區平台，平台地面高程115.50m，在該平檯布置回車場和開關站，開關站採用戶內式，GIS房設在變壓器房上方，平面尺寸10m（順水流方向）×25m。
右岸混凝土重力壩長10m，壩頂高程為118.70m，最大壩高11.3m，座落在弱～強風化花崗岩上。壩頂寬6.7m，其中上游側牛腿外挑1.2m。斷面形式為矩形，上、下游面垂直。上游壩腳結合齒槽布設2.5m寬灌漿平台。
開工建設
2010年3月31日，在中國電力投資集團公司和中電投江西分公司的正確領導下，在江西省發改委、贛州市發改委及于都縣委、縣政府的大力支持下，經過江西三和電力股份有限公司有關領導及峽山電站工程建設指揮部全體幹部員工鍥而不捨的艱苦努力，於都峽山水電站喜獲江西省能源局“路條”檔案。省能源局以贛能新能函[2010]34號檔案《關於同意于都縣峽山水電站開展前期工作的復函》要求三和公司抓緊開展前期工作，在取得環境影響報告批覆、建設項目用地預審意見、移民安置方案批覆、水資源論證報告批覆和電網接入系統意見等檔案後，將項目申請報告上報省發改委能源局核准。
2010年8月初開工建設。
峽山水電站二期圍堰順利截流
2011年9月7日上午9點30分，在推土機、裝載機、

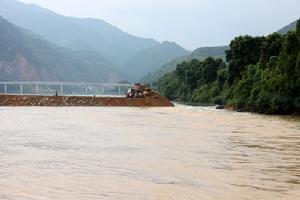

二期圍堰順利截流
