CPU接口概述
Socket AM2

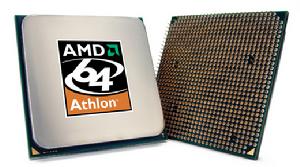

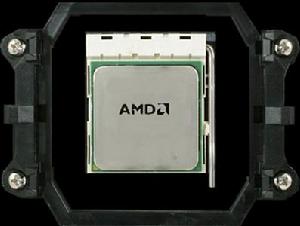

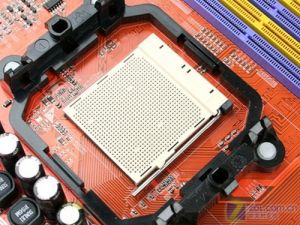

Socket AM2是2006年5月底發布的支持DDR2記憶體的AMD64位桌面CPU的接口標準，具有940根CPU針腳，支持雙通道DDR2記憶體。雖然同樣都具有940根CPU針腳，但Socket AM2與原有的Socket 940在針腳定義以及針腳排列方面都不相同，並不能互相兼容。目前採用Socket AM2接口的有低端的Sempron、中端的Athlon 64、高端的Athlon 64 X2以及頂級的Athlon 64 FX等全系列AMD桌面CPU，支持200MHz外頻和1000MHz的HyperTransport匯流排頻率，支持雙通道DDR2記憶體，其中Athlon 64 X2以及Athlon 64 FX最高支持DDR2 800，Sempron和Athlon 64最高支持DDR2 667。按照AMD的規劃，Socket AM2接口將逐漸取代原有的Socket 754接口和Socket 939接口，從而實現桌面平台CPU接口的統一。
Socket AM2Socket S1

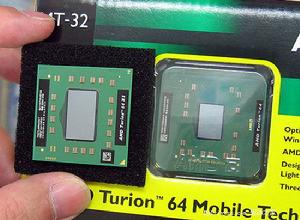

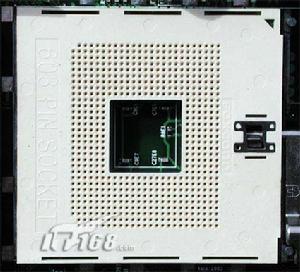

Socket S1是2006年5月底發布的支持DDR2記憶體的AMD64位移動CPU的接口標準，具有638根CPU針腳，支持雙通道DDR2記憶體，這是與只支持單通道DDR記憶體的移動平台原有的Socket 754接口的最大區別。目前採用Socket S1接口的有低端的Mobile Sempron和高端的Turion 64 X2。按照AMD的規劃，Socket S1接口將逐漸取代原有的Socket 754接口從而成為AMD移動平台的標準CPU接口。
Socket S1Socket F

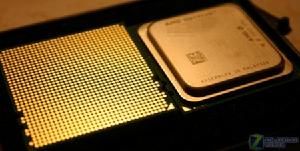

Socket F是AMD於2006年第三季度發布的支持DDR2記憶體的AMD伺服器/工作站CPU的接口標準，首先採用此接口的是Santa Rosa核心的LGA封裝的Opteron。與以前的Socket 940接口CPU明顯不同，Socket F與Intel的Socket 775和Socket 771倒是基本類似。Socket F接口CPU的底部沒有傳統的針腳，而代之以1207個觸點，即並非針腳式而是觸點式，通過與對應的Socket F插槽內的1207根觸針接觸來傳輸信號。Socket F接口不僅能夠有效提升處理器的信號強度、提升處理器頻率，同時也可以提高處理器生產的良品率、降低生產成本。Socket F接口的Opteron也是AMD首次採用LGA封裝，支持ECC DDR2記憶體。按照AMD的規劃，Socket F接口將逐漸取代Socket 940接口。
Socket FSocket 771
Socket 771是Intel2005年底發布的雙路伺服器/工作站CPU的接口標準，目前採用此接口的有採用LGA封裝的Dempsey核心的Xeon 5000系列和Woodcrest核心的Xeon 5100系列。與以前的Socket 603和Socket 604明顯不同，Socket 771與桌面平台的Socket 775倒還基本類似，Socket 771接口CPU的底部沒有傳統的針腳，而代之以771個觸點，即並非針腳式而是觸點式，通過與對應的Socket 771插槽內的771根觸針接觸來傳輸信號。Socket 771接口不僅能夠有效提升處理器的信號強度、提升處理器頻率，同時也可以提高處理器生產的良品率、降低生產成本。Socket 771接口的CPU全部都採用LGA封裝。按照Intel的規劃，除了Xeon MP仍然採用Socket 604接口之外，Socket 771接口將取代雙路Xeon(即Xeon DP)目前所採用的Socket 603接口和Socket 604接口。
Socket 771Socket 479

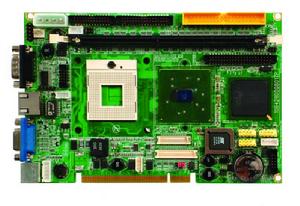

Socket 479的用途比較專業，是2003年3月發布的Intel移動平台處理器的專用接口，具有479根CPU針腳，採用此接口的有Celeron M系列(不包括Yonah核心)和Pentium M系列，而此兩大系列CPU已經面臨被淘汰的命運。Yonah核心的Core Duo、Core Solo和Celeron M已經改用了不兼容於舊版Socket 478的新版Socket 478接口。
Socket 479Socket 939
Socket 939是AMD公司2004年6月才推出的64位桌面平台接口標準，具有939根CPU針腳，支持雙通道DDR記憶體。目前採用此接口的有面向入門級伺服器/工作站市場的Opteron 1XX系列以及面向桌面市場的Athlon 64以及Athlon 64 FX和Athlon 64 X2，除此之外部分專供OEM廠商的Sempron也採用了Socket 939接口。Socket 939處理器和與過去的Socket 940插槽是不能混插的，但是Socket 939仍然使用了相同的CPU風扇系統模式。隨著AMD從2006年開始全面轉向支持DDR2記憶體，Socket 939被Socket AM2所取代，在2007年初完成自己的歷史使命從而被淘汰，從推出到被淘汰其壽命還不到3年。
Socket 939Socket 775

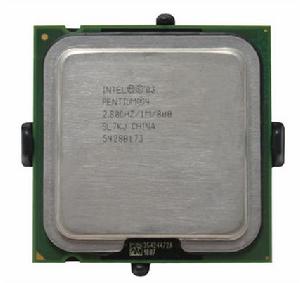

Socket 775又稱為Socket T，是目前套用於Intel LGA775封裝的CPU所對應的接口，目前採用此種接口的有LGA775封裝的單核心的Pentium 4、Pentium 4 EE、Celeron D以及雙核心的Pentium D和Pentium EE等CPU。與以前的Socket 478接口CPU不同，Socket 775接口CPU的底部沒有傳統的針腳，而代之以775個觸點，即並非針腳式而是觸點式，通過與對應的Socket 775插槽內的775根觸針接觸來傳輸信號。Socket 775接口不僅能夠有效提升處理器的信號強度、提升處理器頻率，同時也可以提高處理器生產的良品率、降低生產成本。隨著Socket 478的逐漸淡出，Socket 775已經成為Intel桌面CPU的標準接口。
Socket 775LGA 1366

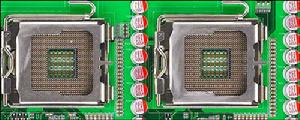

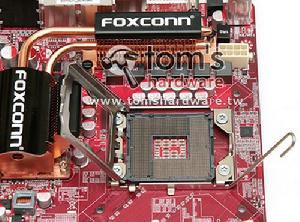

主機板由X58 ICH10晶片組組成，支持LGA1366接口的Bloomfield處理器，支持三通道DDR3記憶體。和雙通道標識類似，三通道記憶體主機板上會有三條插槽是同樣的顏色，用同規格的記憶體插滿即可組成三通道。
LGA1366Socket 940

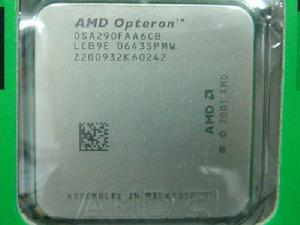

Socket 940是最早發布的AMD64位CPU的接口標準，具有940根CPU針腳，支持雙通道ECC DDR記憶體。目前採用此接口的有伺服器/工作站所使用的Opteron以及最初的Athlon 64 FX。隨著新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口，所以Socket 940已經成為了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的專用接口。隨著AMD從2006年開始全面轉向支持DDR2記憶體，Socket 940也會逐漸被Socket F所取代，完成自己的歷史使命從而被淘汰。
Socket 940Socket 754

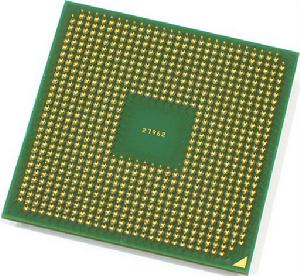

Socket 754是2003年9月AMD64位桌面平台最初發布時的CPU接口，具有754根CPU針腳，只支持單通道DDR記憶體。目前採用此接口的有面向桌面平台的Athlon 64的低端型號和Sempron的高端型號，以及面向移動平台的Mobile Sempron、Mobile Athlon 64以及Turion 64。隨著AMD從2006年開始全面轉向支持DDR2記憶體，桌面平台的Socket 754將逐漸被Socket AM2所取代從而使AMD的桌面處理器接口走向統一，而與此同時移動平台的Socket 754也將逐漸被具有638根CPU針腳、支持雙通道DDR2記憶體的Socket S1所取代。Socket 754在2007年底完成自己的歷史使命從而被淘汰，其壽命反而要比一度號稱要取代自己的Socket 939要長得多。
Socket 754Socket 478

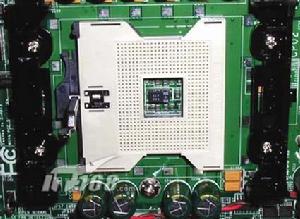

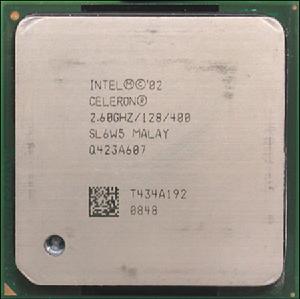

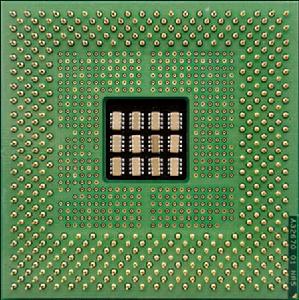

最初的Socket 478接口是早期Pentium 4系列處理器所採用的接口類型，針腳數為478針。Socket 478的Pentium 4處理器面積很小，其針腳排列極為緊密。英特爾公司的Pentium 4系列和P4 賽揚系列都採用此接口，目前這種CPU已經逐步退出市場。
但是，Intel於2006年初推出了一種全新的Socket 478接口，這種接口是目前Intel公司採用Core架構的處理器Core Duo和Core Solo的專用接口，與早期桌面版Pentium 4系列的Socket 478接口相比，雖然針腳數同為478根，但是其針腳定義以及電壓等重要參數完全不相同，所以二者之間並不能互相兼容。隨著Intel公司的處理器全面向Core架構轉移，今後採用新Socket 478接口的處理器將會越來越多，例如即將推出的Core架構的Celeron M也會採用此接口。
Socket 478Socket 603
Socket 603的用途比較專業，套用於Intel方面高端的伺服器/工作站平台，採用此接口的CPU是Xeon MP和早期的Xeon，具有603根CPU針腳。Socket 603接口的CPU可以兼容於Socket 604插槽。
Socket 603Socket 604
與Socket 603相仿，Socket 604仍然是套用於Intel方面高端的伺服器/工作站平台，採用此接口的CPU是533MHz和800MHz FSB的Xeon。Socket 604接口的CPU不能兼容於Socket 603插槽。
Socket 604Socket A

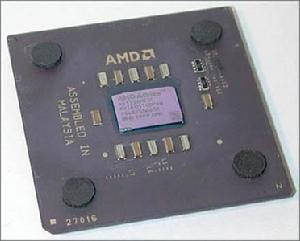

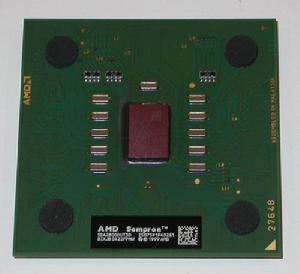

Socket A接口，也叫Socket 462，是目前AMD公司Athlon XP和Duron處理器的插座接口。Socket A接口具有462插空，可以支持133MHz外頻。
Socket ASocket 423
Socket 423插槽是最初Pentium 4處理器的標準接口，Socket 423的外形和前幾種Socket類的插槽類似，對應的CPU針腳數為423。隨著DDR記憶體的流行，英特爾開發了支持SDRAM及DDR記憶體的i845晶片組，CPU插槽也改成了Socket 478，Socket 423接口也就銷聲匿跡了。
Socket 423Socket 370
Socket 370架構是英特爾開發出來代替SLOT架構，外觀上與Socket 7非常像，也採用零插拔力插槽，對應的CPU是370針腳。英特爾公司著名的“銅礦”和”圖拉丁”系列CPU就是採用此接口。
Socket 370 SLOT 1

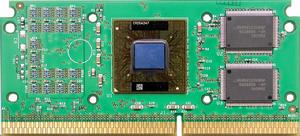

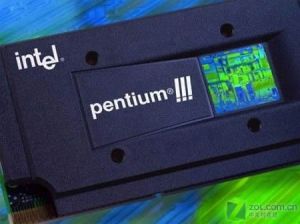

SLOT 1是英特爾公司為取代Socket 7而開發的CPU接口，並申請的專利。這樣其它廠商就無法生產SLOT 1接口的產品。SLOT1接口的CPU不再是大家熟悉的方方正正的樣子，而是變成了扁平的長方體，而且接口也變成了金手指，不再是插針形式。SLOT 1是英特爾公司為Pentium Ⅱ系列CPU設計的插槽，其將Pentium Ⅱ CPU及其相關控制電路、二級快取都做在一塊子卡上，目前此種接口已經被淘汰。
SLOT 1SLOT 2
SLOT 2用途比較專業，都採用於高端伺服器及圖形工作站的系統。所用的CPU也是很昂貴的Xeon（至強）系列。SLOT 2插槽比SLOT 1更長，有了Slot 2設計後，可以在一台伺服器中同時採用 8個處理器。而且採用Slot 2接口的Pentium Ⅱ CPU都採用了當時最先進的0.25微米製造工藝。支持SLOT 2接口的主機板晶片組有440GX和450NX。
SLOT 2SLOT A
SLOT A接口類似於英特爾公司的SLOT 1接口，供AMD公司的K7 Athlon使用的。在技術和性能上，SLOT A主機板可完全兼容原有的各種外設擴展卡設備。它使用的並不是Intel的P6 GTL 匯流排協定，而是Digital公司的Alpha匯流排協定EV6。EV6架構是種較先進的架構，它採用多執行緒處理的點到點拓撲結構，支持200MHz的匯流排頻率。
